Цифровой осциллограф АКИП-4115/1В – это мощный инструмент для измерения и анализа сигналов, обеспечивающий высокую точность и скорость обработки данных. Он оснащен двумя аналоговыми каналами с полосой пропускания 100 МГц, что позволяет эффективно работать с различными видами сигналов, включая сложные высокочастотные формы. Максимальная частота дискретизации прибора достигает 1 ГГц, что гарантирует детальный анализ даже самых быстрых переходных процессов.
Высокая скорость обновления экрана – до 150 000 осцилограмм в секунду в нормальном режиме и до 500 000 осцилограмм в режиме быстрого захвата (Fast Acquire) – делает этот осциллограф особенно полезным при анализе быстро меняющихся сигналов и выявлении редких аномалий. Время нарастания сигнала не превышает 3,5 наносекунд, что обеспечивает точную регистрацию фронтов импульсов и переходных процессов.
Прибор оснащен встроенным частотным анализатором, использующим быстрое преобразование Фурье (БПФ), с возможностью обработки до 1 000 000 точек, что позволяет проводить детальный спектральный анализ сигналов. Максимальный объем памяти в 56 МБ гарантирует хранение значительных объемов данных, что важно при длительном мониторинге и последующем анализе сигналов.
Разрешение по вертикали составляет 8 бит, что обеспечивает достаточную детализацию амплитудных изменений сигнала. Интерфейсы USB и LAN позволяют интегрировать прибор в сложные измерительные системы, а поддержка командного управления по стандарту SCPI и наличие встроенного веб-сервера упрощают дистанционное управление и автоматизацию измерений.
Осциллограф АКИП-4115/1В представляет собой надежное и функциональное решение для инженеров, работающих в сфере разработки, тестирования и обслуживания электронных устройств. Высокая производительность, широкий спектр возможностей и удобный интерфейс делают его эффективным инструментом для точных измерений и анализа сложных сигналов.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
93987-24 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
1 Гвыб/с |
|
Диагональ дисплея, дюйм
|
7" |
|
Интерфейсы
|
USB, LAN |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
12 |
- Осциллограф цифровой АКИП-4115/1В
- Кабель питания
- USB кабель
- Пробник осциллографический 2 шт.
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания | 100 МГц |
| Время нарастания | ≤ 3,5 нс |
| Ограничение ПП | 20 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел … 20 В/дел |
| Погрешность установки Коткл. |
≤ ±4%: <10 мВ/дел ≤ ±3 %: ≥10 мВ/дел |
| Уровень собственных шумов | <100 мкВскз |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ ± 3 пФ |
| Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) |
2 нс/дел…1000 с/дел Самописец (ROLL): 50 мс/дел…1000 с/дел |
| Погрешность частоты внутреннего опорного генератора | ±5*10-5 |
| Режимы работы | X-Y, Y-T, самописец (ROLL) |
| Синхронизация | |
| Источники синхросигнала | любой из каналов, внешний (Ext), сеть |
| Режимы запуска развертки | автоматический, ждущий, однократный |
| Виды синхронизации | по фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам RS232/UART, I2C, SPI, опция: CAN, LIN |
| Предзапуск | ≥1 длительности экрана |
| Послезапуск | 1 с … 50 с |
| Вид входа | открытый, закрытый, ВЧ и НЧ фильтры |
| Уровень синхронизации | внутренняя: +5 делений шкалы; Ext: ±3 В |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 ГГц на канал |
| Длина записи | 56 МБ на канал |
| Пиковый детектор | 1 нс |
| Режимы работы | выборка, пиковый детектор, усреднение (от 2 до 8192), высокое разрешение |
| Курсорные измерения | |
| Источник курсоров | аналоговые каналы |
| Функции |
ручное управление: время - X1, X2, ΔT, 1/ΔT; амплитуда - Y1, Y2, ΔV режим отслеживания: время - X1, X2, Y1, Y2 |
| Автоматические измерения | |
| Источник измерений | аналоговые каналы |
| Диапазон измерений | весь экран или ограниченно (определяется курсорами) |
| Количество измерений | 5 максимум одновременно |
| Функции по вертикали | макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, площадь, цикл площадь |
| Функции по горизонтали | период, частота, время нарастания/спада, +длительность, -длительность, +коэффициент заполнения, -коэффициент заполнения, задержка, количество импульсов |
| Измерение задержки | фаза, FRFR, FRFF,FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, смещение |
| Статистика | текущее значение, среднее, макс, мин, СКО за число выборок |
| Математика | |
| Источник математики | аналоговые каналы |
| Функции | A+B, A-B, A×B, A/B, редактор формул включая: Log, Exp, Sin, Cos, Tan, Sqrt, Intg, Diff), логические операторы (и, или, нет, нет и) |
| БПФ |
частотный анализ при длине памяти 1 МБ. поддержка детекторов, выбора типов отображения и настроек диапазона частот. |
| Цифровые фильтры | НЧ, ВЧ, полосовой, режекторный |
| Декодирование | |
| Формат данных | стандартно: RS232/UART, I2C, SPI |
| опция: CAN, LIN | |
| Общие данные | |
| ЖК-дисплей | цветной (TFT), диагональ 17,78 см, разрешение 800 x 480, 8 x 14 делений |
| Память | внутренняя/внешняя (поддержка USB дисков) |
| Входы выходы | Передняя панель: USB 2.0 Host, выход калибратора 10/ 100 Гц/ 1/ 10 кГц, 3 В меандр, External Trigger: ВНЕШ: ±3 Вскз |

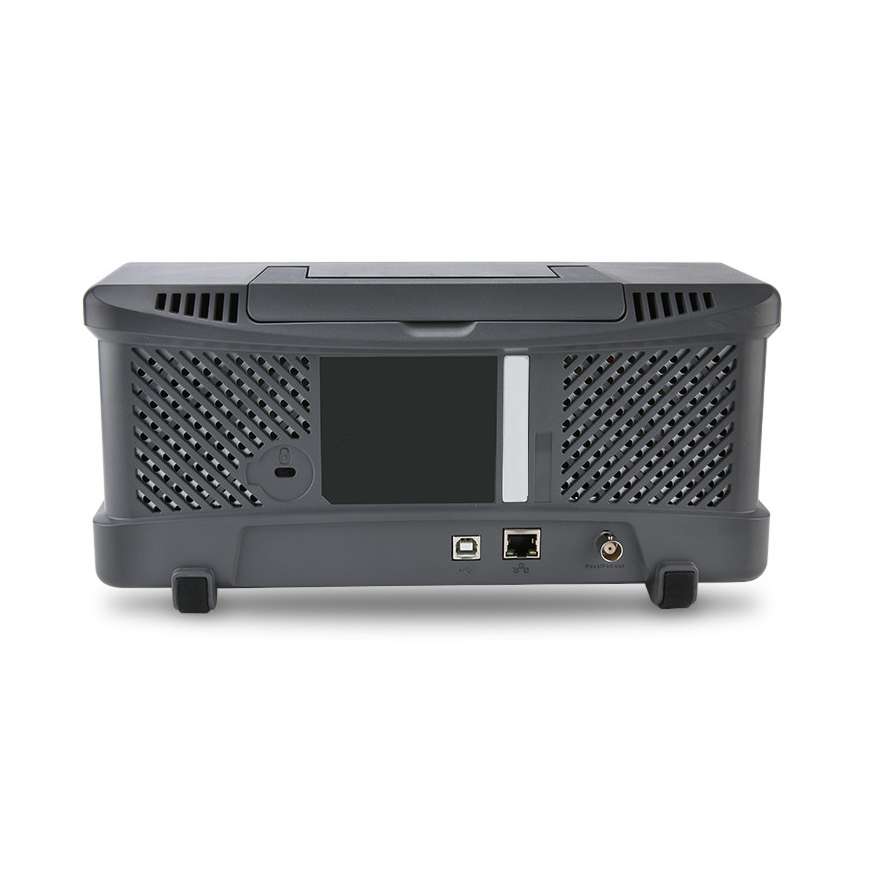

| Задняя панель: USB 2.0 Host, USB 2.0 Device, LAN, Auxiliary Output: выход синхронизация Доп.Контр. Выход | |
| Напряжение питания | 100…240 В (50/60 Гц), 100 Вт максимум |
| Условия эксплуатации | 0...+40 °С, влажность не более 90 % без образования конденсата |
| Габариты (ДхШхВ) | 306 х 107 х 138 мм |
| Масса | не более 3 кг |
