Осциллограф АКИП-4155/3А представляет собой высокопроизводительное измерительное устройство, разработанное для решения сложных задач в области электроники, телекоммуникаций, промышленной автоматики и научных исследований. Устройство оснащено восемью аналоговыми каналами, что делает его особенно востребованным в системах, где требуется одновременный мониторинг множества сигналов. Полоса пропускания прибора достигает 2 ГГц, обеспечивая высокую точность анализа высокочастотных сигналов, включая импульсные и цифровые формы с быстрыми фронтами. Максимальная частота дискретизации составляет 10 ГГц, что позволяет детально отображать даже самые короткие переходные процессы и минимизировать вероятность пропуска критически важных событий. Благодаря объёму памяти до 500 МБ, осциллограф способен сохранять длительные участки сигнала с высоким разрешением, что особенно полезно при анализе редких или нестабильных явлений. Аналого-цифровой преобразователь с разрядностью 8 бит обеспечивает сбалансированную производительность между скоростью и точностью преобразования, позволяя эффективно работать как с аналоговыми, так и с цифровыми сигналами. Входное сопротивление может быть установлено в двух режимах — 50 Ом и 1 МОм, что даёт возможность подключать прибор к различным типам цепей, включая высокочастотные линии передачи и стандартные электронные схемы. Дополнительно доступна опция подключения 16 логических каналов, превращающая устройство в полноценный логический анализатор для отладки цифровых интерфейсов и шин.

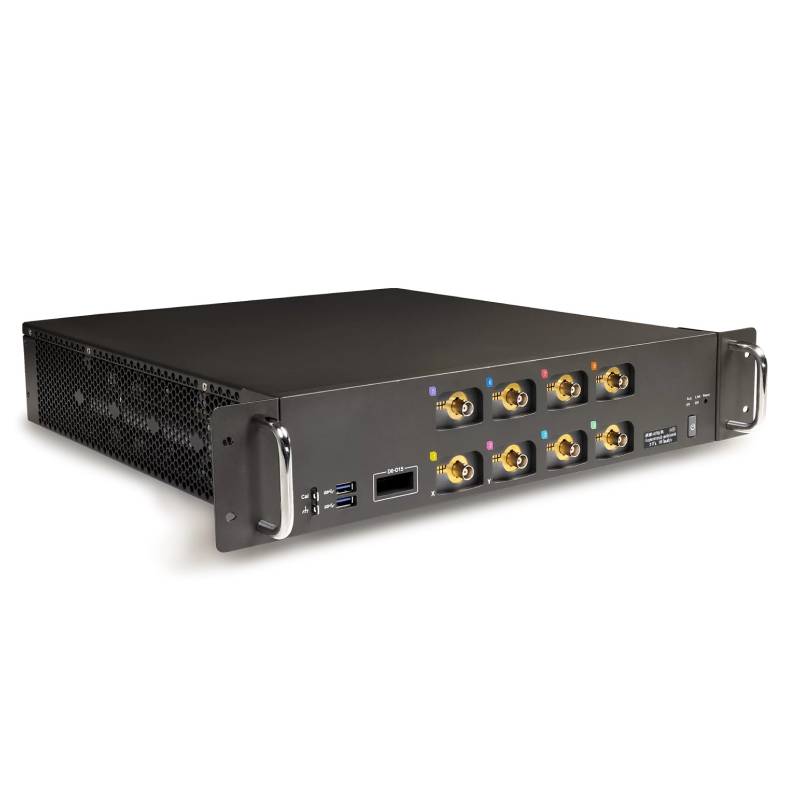

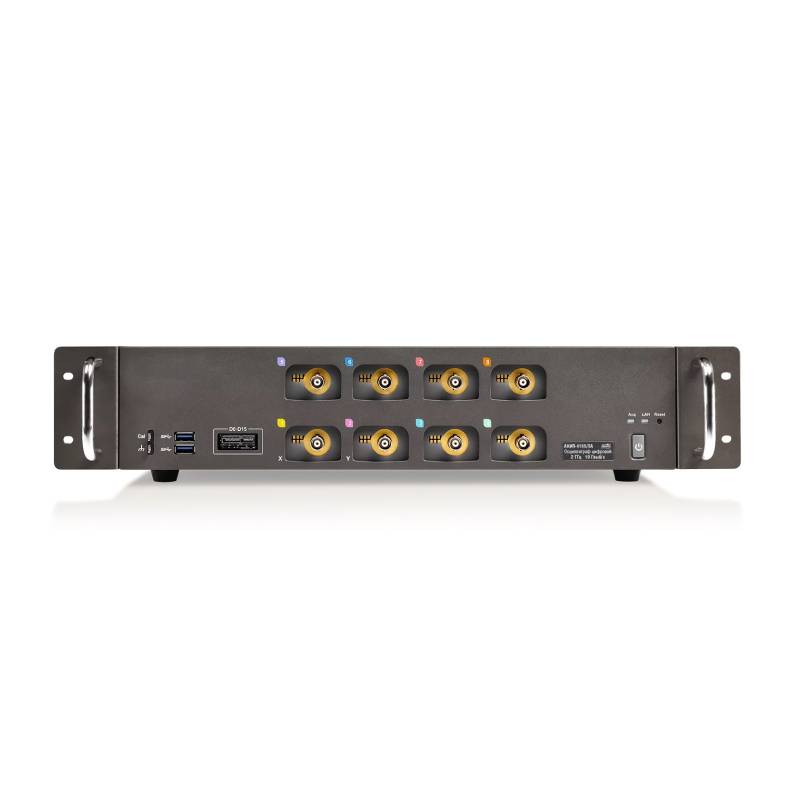

Конструктивно осциллограф выполнен в виде низкопрофильного блока высотой 2U без встроенного экрана, что делает его идеальным решением для установки в стойки и интеграции в автоматизированные испытательные системы. При этом высокая скорость обновления экрана — до 750 тысяч форм сигналов в секунду — позволяет оперативно выявлять редкие аномалии и динамические изменения в сигнале. Режим сегментированной памяти поддерживает до 80 тысяч сегментов с минимальным межсегментным временем не более 1,3 мкс, что позволяет эффективно фиксировать серию кратковременных событий без потери данных. Встроенный режим HISTORY даёт возможность просматривать предыдущие формы сигнала, что полезно при поиске причин сбоев. Осциллограф поддерживает интерполяцию Sin(x)/x и линейную интерполяцию, улучшая визуализацию формы сигнала. Более 50 автоматических параметров измерений, курсорные функции, математические операции и встроенный быстрый преобразователь Фурье (с буфером 8 МБ) расширяют аналитические возможности прибора.
Особое внимание уделено функции поиска событий: режим «Поисковая машина» позволяет задавать пользовательские условия для автоматического обнаружения аномалий. Поддерживается синхронизация и декодирование сигналов по стандартным протоколам — I2C, SPI, UART/RS232, CAN, LIN, а также опционально — CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester. Дополнительные опции включают встроенный функциональный генератор с частотой до 25 МГц, анализ мощности и показателей качества электроэнергии, а также построение глазковых диаграмм и анализ джиттера. Интерфейсы USB, LAN и HDMI обеспечивают гибкость подключения к внешним устройствам и интеграцию в сложные измерительные комплексы.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
96023-25 |
|
Количество каналов
|
8 |
|
Полоса пропускания
|
2 ГГц |
|
Частота дискретизации
|
10 Гбыв/с |
|
Интерфейсы
|
USB, LAN, HDMI |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
|
|
АКИП-4155/1 | АКИП-4155/1А | АКИП-4155/2 | АКИП-4155/2А | АКИП-4155/3 | АКИП-4155/3А |
| Канал вертикального отклонения | ||||||
| Число каналов | 4 | 8 | 4 | 8 | 4 | 8 |
| Полоса пропускания (-3 дБ, 50 Ом) | 500 МГц | 1 ГГц | 2 ГГц1 | |||
| Время нарастания (50 Ом) | ≤ 550 пс | ≤ 350 пс | ≤230 пс | |||
| Полоса пропускания (-3 дБ, 1 МОм) | 500 МГц | |||||
| Ограничение ПП | 20 МГц, 200 МГц | |||||
| Коэффициент отклонения (Коткл.) |
500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм |
|||||
| Погрешность измерения напряжения постоянного тока |
±(0,015x8[дел]xKo[В/дел]), где Ko – значение коэффициента отклонения |
|||||
| Диапазон установки смещения |
50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 10 В 1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В: 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В |
|||||
| Погрешность установки уровня постоянного смещения, мВ |
± (0,01x|Uсм|+0,0002x|Uпр|+0,005x8[дел]xКо[мВ/дел]+1), где Ko – значение коэффициента отклонения, мВ/дел; Uсм – установленное значение напряжения смещения, мВ; Uпр – конечное значение диапазона установки напряжения смещения, мВ |
|||||
| Входной импеданс | 50 Ом (± 2 %), 1 МОм (± 2 %) / 20 пФ ± 3 пФ | |||||
| Максимальное входное напряжение |
≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом |
|||||
| Канал горизонтального отклонения | ||||||
| Коэффициент развертки (Кразв.) | 500 пс/дел…1000 с/дел | 200 пс/дел…1000 с/дел | 100 пс/дел…1000 с/дел | |||
| Самописец (ROLL): 50 мс/дел…1000 с/дел | ||||||
| Погрешность частоты внутреннего ОГ | ±2,5·10-6 | |||||
| Пределы допускаемой абсолютной погрешности измерения временных интервалов |
±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора Tизм – измеренный временной интервал, с Fд – частота дискретизации, Гц |
|||||
| Режимы работы | Основной, ZOOM окна, самописец (ROLL), X-Y | |||||
| Синхронизация | ||||||
| Источник синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал | |||||
| Режимы запуска развертки | Автоматический, ждущий, однократный | |||||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT | |||||
| Предзапуск | 0…100% памяти | |||||
| Послезапуск | 0…5000 делений | |||||
| Синхронизация по зоне | Две зоны, каналы: КАН1…КАН4 // КАН1…КАН8, условия: пересекает, не пересекает | |||||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |||||
| Чувствительность синхронизации |
Внутренняя: 0,26…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) |
|||||
| Аналого-цифровое преобразование | ||||||
| Разрешение по вертикали |
8 бит до 12 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES)) |
|||||
| Частота дискретизации | 5 ГГц на канал (10 ГГц в режиме ESR)2 | |||||
| Интерполяция | SinX/X, X | |||||
| Длина записи2,3 | 500 МБ – 1 канал, 250 МБ – 2 канала, 125 МБ – 4 канала | |||||
| Пиковый детектор | 200 пс | |||||
| Режимы работы | Выборка, пиковый детектор, усреднение, накопление | |||||
| Курсорные измерения | ||||||
| Источник курсоров | КАН1…КАН4 // КАН1…КАН8, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА | |||||
| Функции |
Ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) Режим отслеживания: время - X1, X2, (X1-X2) |
|||||
| Автоматические измерения | ||||||
| Источник измерений |
КАН1…КАН4 // КАН1…КАН8, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM |
|||||
| Диапазон измерений | Весь экран или ограниченно (определяется курсорами) | |||||
| Функции по вертикали | Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе | |||||
| Функции по горизонтали |
f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Джиттер |
|||||
| Дополнительные | Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов | |||||
| Измерение задержки | Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение | |||||
| Статистика | Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание | |||||
| Математика | ||||||
| Математические каналы | F1, F2, F3, F4 | |||||
| Источник математики | КАН1…КАН4 // КАН1…КАН8, F1…F4 | |||||
| Функции |
+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, ERES, редактор формул БПФ – частотный анализ при длине памяти 8 МБ |
|||||
| АЧХ анализ, диаграмма Боде | ||||||
| Измерительный канал | Любой из аналоговых каналов | |||||
| Поддерживаемый источник сигнала |
SDS6000L-FG – программная опция Генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422 |
|||||
| Тип развертки | Прямая, многоуровневая | |||||
| Диапазон частот | 10 Гц … 120 МГц (линейный или логарифмический режим) | |||||
| Виды измерений | Верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза | |||||
| Дополнительные возможности | ||||||
| Режим HISTORY | Сохранение с временными метками последних 80.000 осциллограмм | |||||
| Измерение мощности (опция) | Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность | |||||
| Глазковые диаграммы (опция) |
Источник: КАН1…КАН4 // КАН1…КАН8 Восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) Измерения: Высота глаза, уровень «1», уровень «0», амплитуда глаза, ширина глаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE Поддержка тестирования сигналов по маске |
|||||
| Анализ джиттера (опция) |
Источник: КАН1…КАН4 // КАН1…КАН8 Восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) Период, Частота, +Длительность, -Длительность, Цикл джиттер, +Коэф. Заполнения, -Коэф. Заполнения, скорость передачи данных Разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER |
|||||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||||
| Режим X-Y | Х – кан 1, 3, 5, 7; Y – кан 2, 4, 6, 8; разность фаз < 3° до 100 кГц | |||||
| Декодирование | ||||||
| Формат данных |
Стандартно - I2C, SPI, UART/RS232, CAN, LIN Опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester |
|||||
| Логический анализатор (опция) | ||||||
| Число каналов | 16 | |||||
| Частота дискретизации | 1 ГГц максимум | |||||
| Длительность импульса | от 3,3 нс | |||||
| Длина памяти | до 50 МБ/канал | |||||
| Синхронизация |
по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN Опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT |
|||||
| Порог срабатывания | TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В) | |||||
| Генератор функциональный (опция) | ||||||
| Внешний модуль | SAG1021I | |||||
| Число каналов | 1 | |||||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |||||
| Частотный диапазон |
1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц |
|||||
| Разрешение | 1 мкГц | |||||
| Погрешность установки | ±5*10-5 | |||||
| Частота дискретизации | 125 МГц | |||||
| Длина памяти | 16000 точек для произвольной формы | |||||
| Разрядность ЦАП | 14 бит | |||||
| Выходной уровень | 3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм) | |||||
| Постоянное смещение | ± 1,5 В (50 Ом); ± 3 В (1 МОм) | |||||
| Ограничение уровня |
, где Voffset – установленно значение постоянного смещения Vmax – максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала |
|||||
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | |||||
| Симметрия | 0 % ~ 100 % (для пилы) | |||||
| Общие данные | ||||||
| Входы выходы |

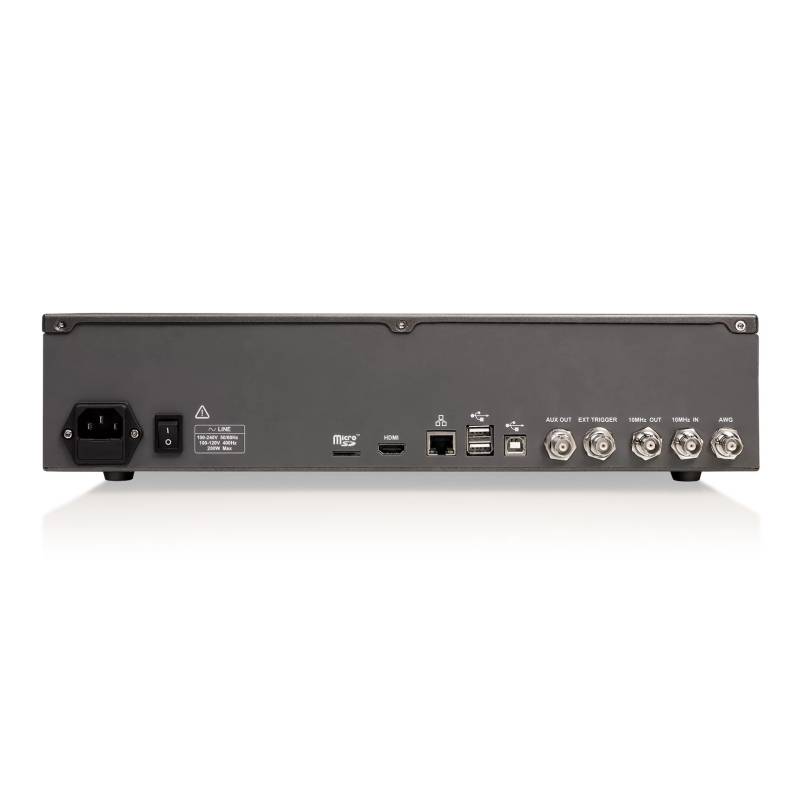

Передняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр Задняя панель: USB 2.0 Host (2), USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз,ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) HDMI |
|||||
| Напряжение питания | 100…240 В (50/ 60 Гц), 100…120 В (400 Гц) | |||||
| 190 Вт максимум | 380 Вт максимум | 190 Вт максимум | 380 Вт максимум | 190 Вт максимум | 380 Вт максимум | |
| Габариты (ШхВхГ) | 391 x 43 x 421 мм | 391 х 86 х 421 мм | 391 x 43 x 421 мм | 391 х 86 х 421 мм | 391 x 43 x 421 мм | 391 х 86 х 421 мм |
| Масса | 6,1 кг | 9,1 кг | 6,1 кг | 9,1 кг | 6,1 кг | 9,1 кг |
| * примечание: при сохранении данных в режиме удаленного управления по интерфейсу LAN/Ethernet доступна выгрузка 25 МБ записанных отсчетов. Весь объем собранных данных (макс. до 256 МБ) может быть перенесен на другое внешнее устройство при помощи USB-flash носителя. | ||||||
| 1 – Для моделей АКИП-4155/3 и АКИП-4155/3А при установке коэффициента отклонения 2,3 мВ/дел и меньше, включается ограничение полосы пропускания 1 ГГц. | ||||||
| 2 – Режим ESR (Enhanced Sample Rate/Повышенная Частота Дискретизации) - повышает точность измерения за счет 2-кратной интерполяции. | ||||||
| 3 – В режимах усреднения и ERES максимальная длина памяти 25 МБ на канал. | ||||||
| 4 – В восьмиканальных моделях каналы делятся на две группы: КАН1 … КАН4, КАН5 … КАН8. Одноканальный режим означает, что активен только один каналы из группы. Двух канальный режим означает, что активны только два канала из группы. Четырех канальный режиме означает, что активно три и более каналов из группы. | ||||||
