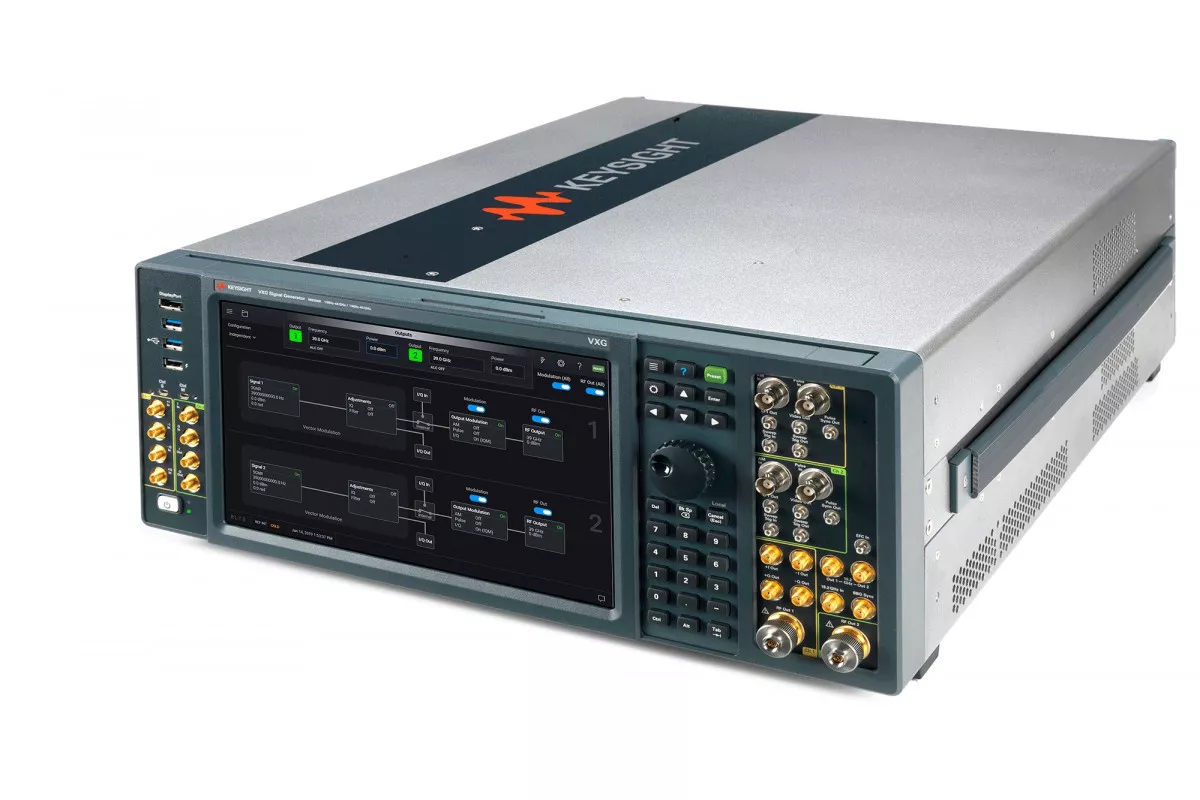

Векторный СВЧ-генератор Keysight M9384B-F44 VXG в формате PXIe (от 1 МГц до 44 ГГц)

Векторный СВЧ-генератор Keysight M9384B-F44 VXG в формате PXIe представляет собой современное решение для генерации сложных радиосигналов в широком диапазоне частот. Он официально внесен в ГосРеестр средств измерений под номером 81414-21, что подтверждает его соответствие требованиям метрологической сертификации и возможность применения в официальных испытаниях и научных исследованиях.

Рабочий диапазон устройства охватывает частоты от 1 МГц до 44 ГГц, что делает его универсальным инструментом для задач радиосвязи, радиолокации, научных исследований и тестирования современной телекоммуникационной аппаратуры. Генератор обеспечивает минимальную выходную мощность –120 дБм, а на частоте 1 ГГц доступен широкий диапазон уровней от –110 дБм до +23 дБм, что позволяет гибко настраивать параметры в зависимости от сценария измерений. На высоких частотах возможности устройства также впечатляют: на частоте 39 ГГц обеспечивается выходная мощность +24 дБм.

Качество сигнала подтверждается низким фазовым шумом: при частоте 1 ГГц и отстройке 20 кГц его уровень составляет –140 дБн/Гц. Гармонические искажения также сведены к минимуму и на частоте 1 ГГц не превышают –30 дБн. Эти параметры особенно важны при создании и анализе сложных модулированных сигналов, где чистота спектра имеет решающее значение.

Широкая полоса частот квадратурной модуляции — до 2 ГГц — обеспечивает работу с современными широкополосными стандартами связи и позволяет формировать сигналы высокой сложности. Встроенный режим генерации модулирующих сигналов с воспроизведением форм сигналов, память объемом 1024 Mвыб, а также поддержка пошагового свипирования и скорость переключения частот 28 мс в режиме CW делают устройство эффективным инструментом для автоматизированных тестов.

Особое внимание заслуживает программное обеспечение, интегрированное с генератором. Для задач общего назначения оно позволяет работать с I/Q сигналами, многотоновыми и импульсными режимами, формировать пользовательскую модуляцию и использовать MATLAB. Для беспроводной связи доступна поддержка ключевых стандартов, включая GSM, LTE, LTE-Advanced, W-CDMA, TD-SCDMA, WLAN (от 802.11a до 802.11ax), Bluetooth, Mobile WiMAX, IoT, а также перспективных технологий Pre-5G и 5G NR.

Таким образом, Keysight M9384B-F44 VXG в формате PXIe сочетает в себе широкую функциональность, высокие метрологические характеристики и универсальность применения. Он способен решать задачи от классических измерений и тестов до исследований новейших стандартов связи пятого поколения, оставаясь надежным и гибким инструментом для специалистов в области радиотехники и телекоммуникаций.
