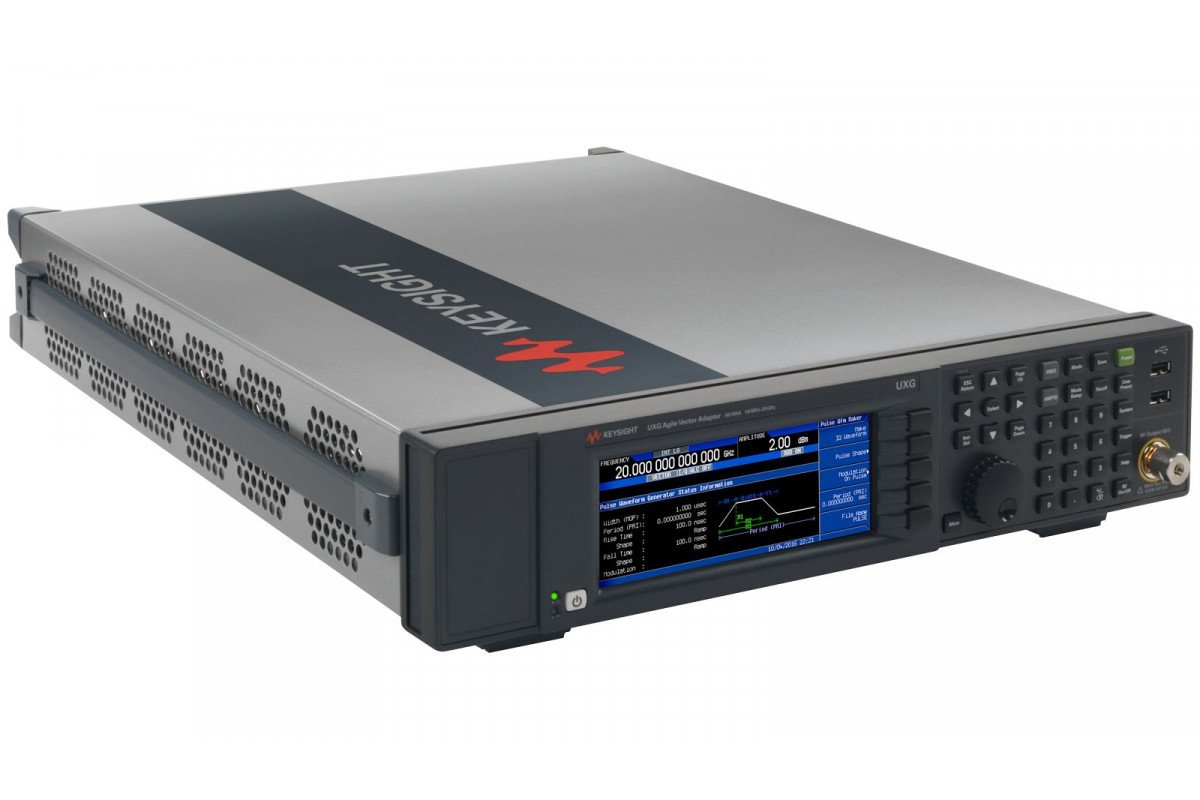

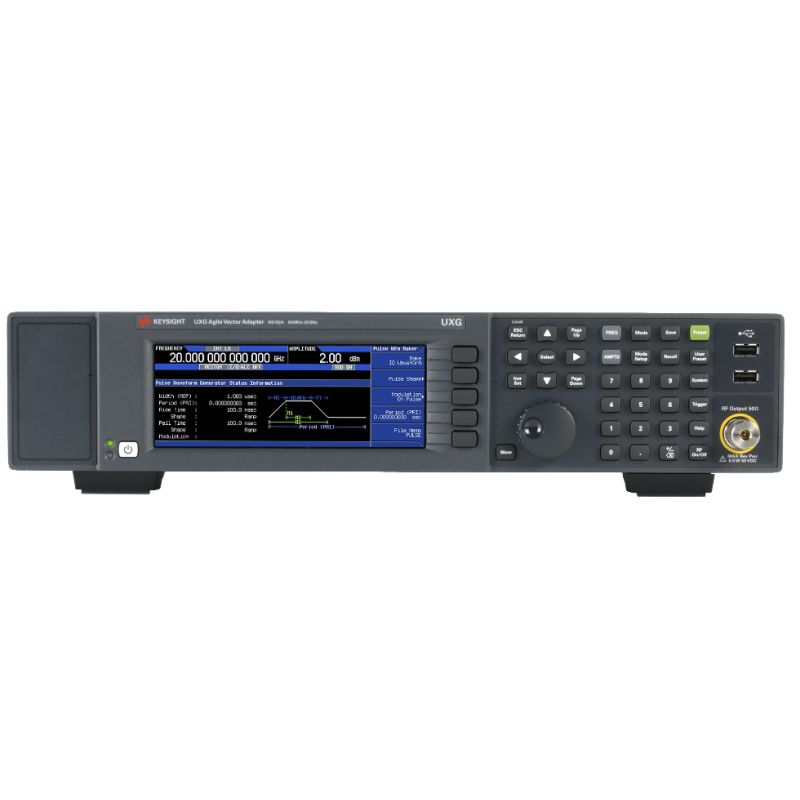

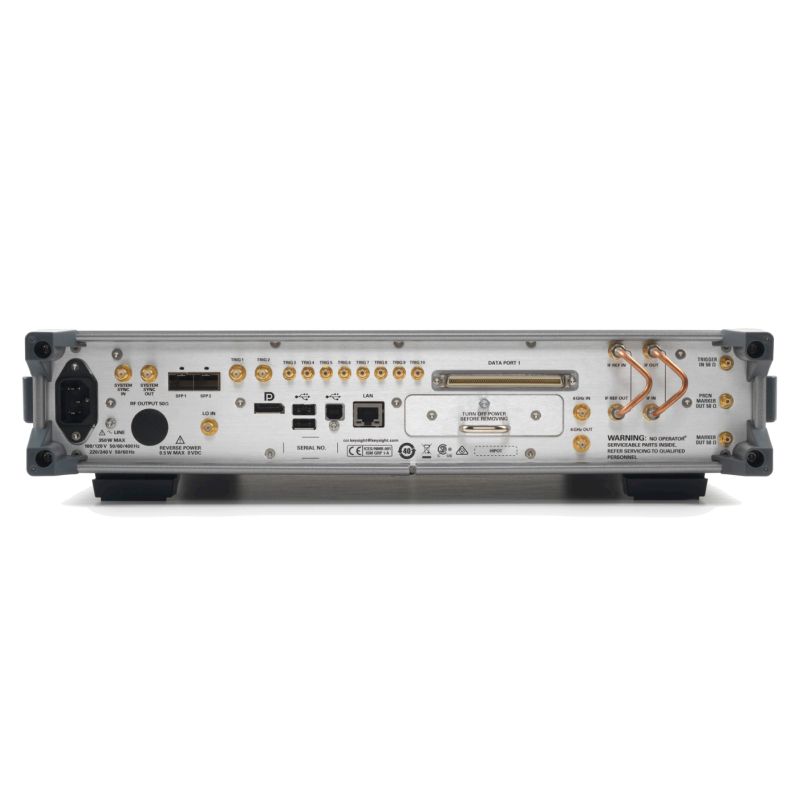

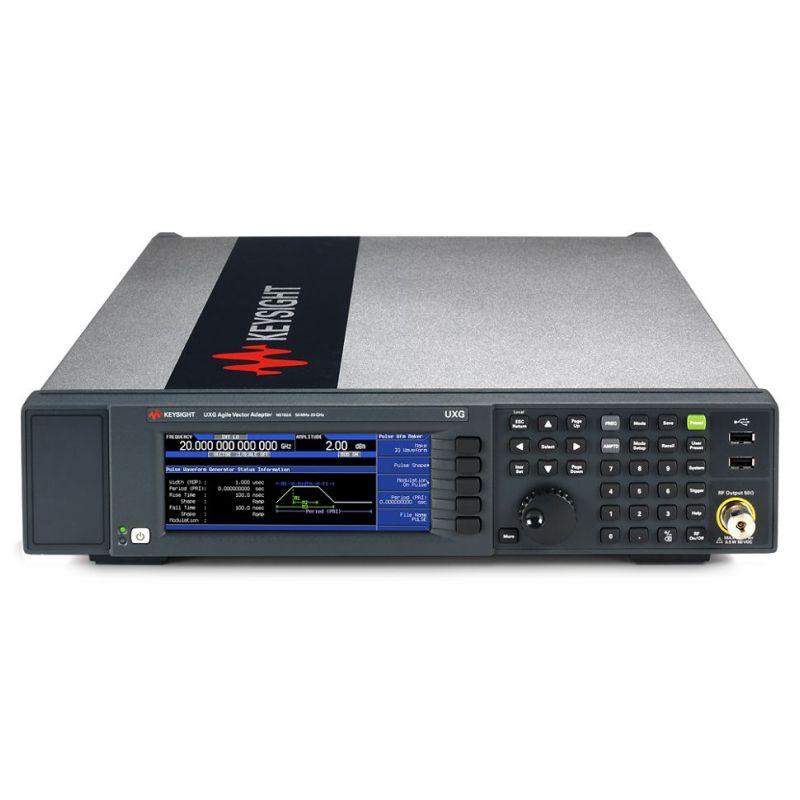

Векторный адаптер Keysight N5194A-520 UXG (от 50 МГц до 20 ГГц)

Векторный адаптер Keysight N5194A-520 UXG представляет собой высокотехнологичное устройство, предназначенное для генерации и анализа сложных радиочастотных сигналов в широком диапазоне частот от 50 МГц до 20 ГГц. Этот адаптер отличается высокой точностью и стабильностью параметров, что делает его незаменимым инструментом в лабораторных исследованиях, разработке и тестировании современных беспроводных систем связи.

Одной из ключевых характеристик данного адаптера является его высокая выходная мощность, достигающая +3 дБм при частоте 1 ГГц. Это обеспечивает достаточный уровень сигнала для большинства приложений, включая тестирование чувствительности приемников и проведение измерений с низким уровнем шума. Важным параметром является также минимальное время переключения частоты, которое составляет не более 210 наносекунд. Такая быстрота реакции позволяет эффективно использовать устройство в системах с высокой скоростью передачи данных и в сценариях, требующих быстрой перестройки сигнала.

Качество генерируемого сигнала подтверждается низким уровнем гармоник, которые при частоте 1 ГГц находятся ниже -60 dBc. Это гарантирует чистоту спектра и минимальные искажения, что особенно важно при работе с чувствительными приемными устройствами и при проведении точных спектральных измерений. Фазовый шум адаптера при частоте 1 ГГц и смещении 20 кГц достигает впечатляющего значения -144 дБк/Гц, что свидетельствует о высокой стабильности фазы и низком уровне фазовых флуктуаций, обеспечивая надежность и точность векторных измерений.

Время перестройки параметров сигнала, таких как частота, амплитуда и фаза, не превышает 170 наносекунд, что позволяет реализовывать сложные сценарии модуляции и быстро адаптироваться к изменяющимся условиям тестирования. Разрешение по частоте в режиме непрерывного гармонического сигнала достигает 0,001 Гц, что обеспечивает сверхточное управление частотой и возможность проведения высокоточных измерений и исследований.

Входной импеданс устройства равен стандартным 50 Ом, что обеспечивает совместимость с большинством измерительного и тестового оборудования. Диапазон настройки аттенюатора варьируется от 0 до 65 дБ с шагом 5 дБ, позволяя гибко регулировать уровень сигнала и адаптироваться под конкретные требования тестируемых систем. Высокая разрешающая способность 16 бит дополнительно повышает точность управления параметрами сигнала.

Негармонические составляющие в режиме внешнего гетеродина и векторном режиме с частотой выборки 250 Мвыб/с находятся на уровне -67 дБн при частоте 1 ГГц и отстройке более 10 кГц, что свидетельствует о низком уровне паразитных сигналов и высокой чистоте выходного сигнала. Для хранения сложных сигналов и сценариев тестирования используется энергонезависимый съемный SSD-накопитель объемом 512 Гбайт, обеспечивающий большой объем памяти и быструю загрузку данных.

Таким образом, векторный адаптер Keysight N5194A-520 UXG сочетает в себе высокую производительность, точность и надежность, что делает его оптимальным выбором для специалистов, занимающихся разработкой и тестированием современных радиочастотных систем, а также для научных исследований в области радиотехники и телекоммуникаций.
