* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

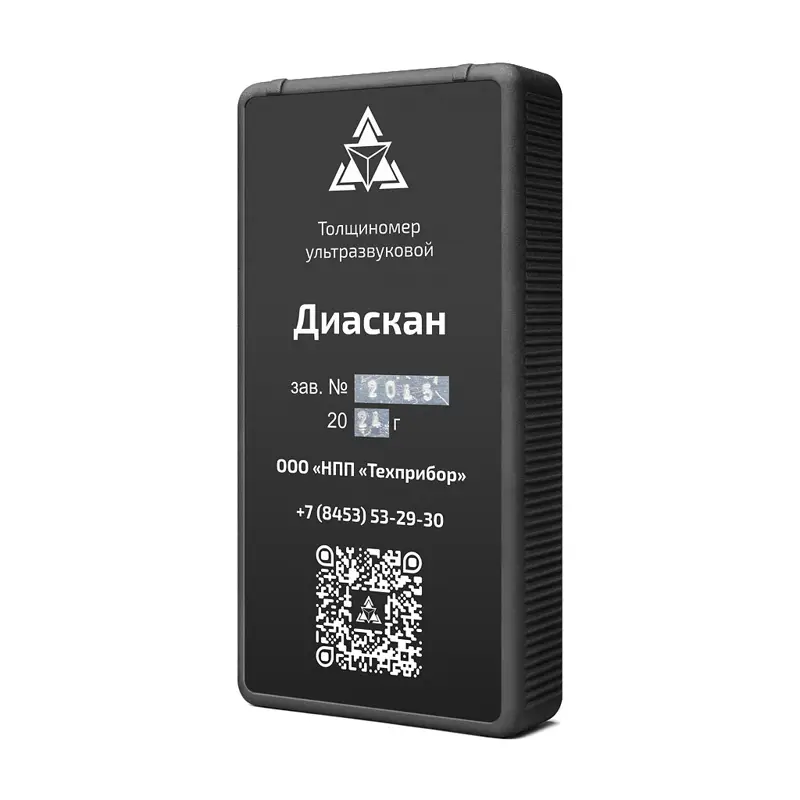

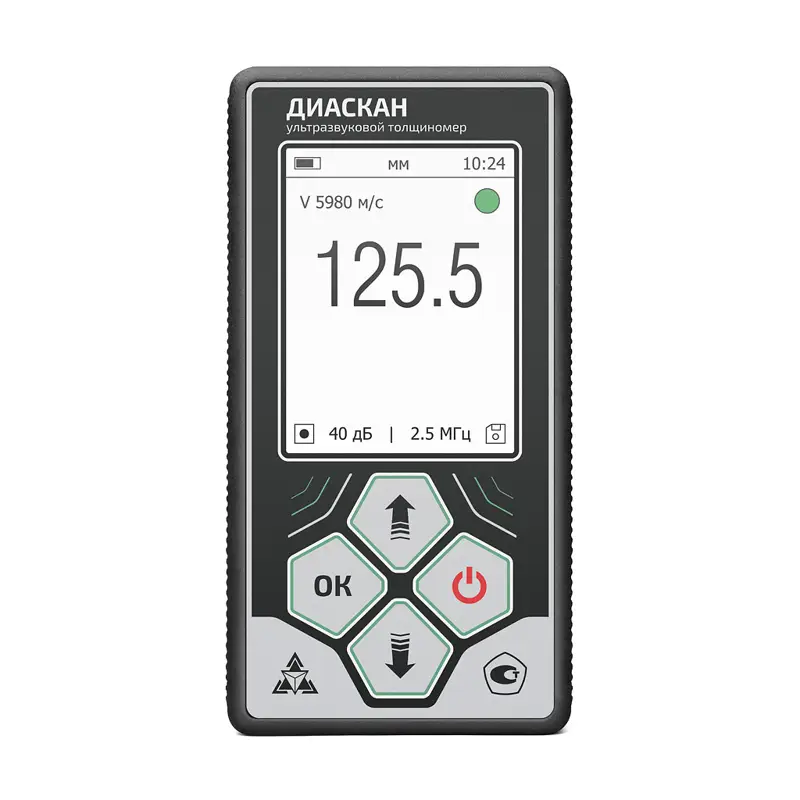

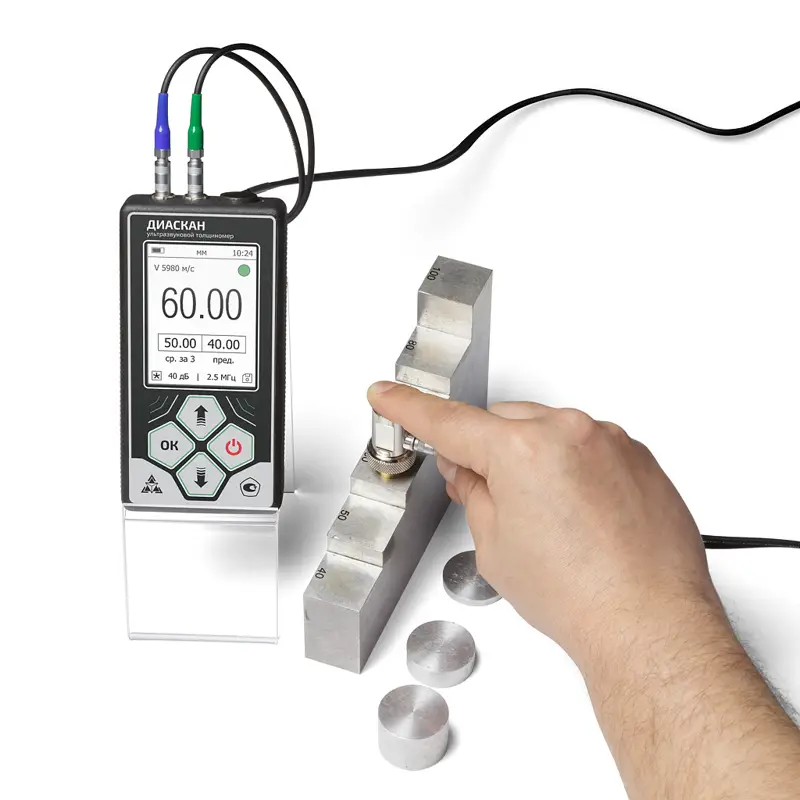

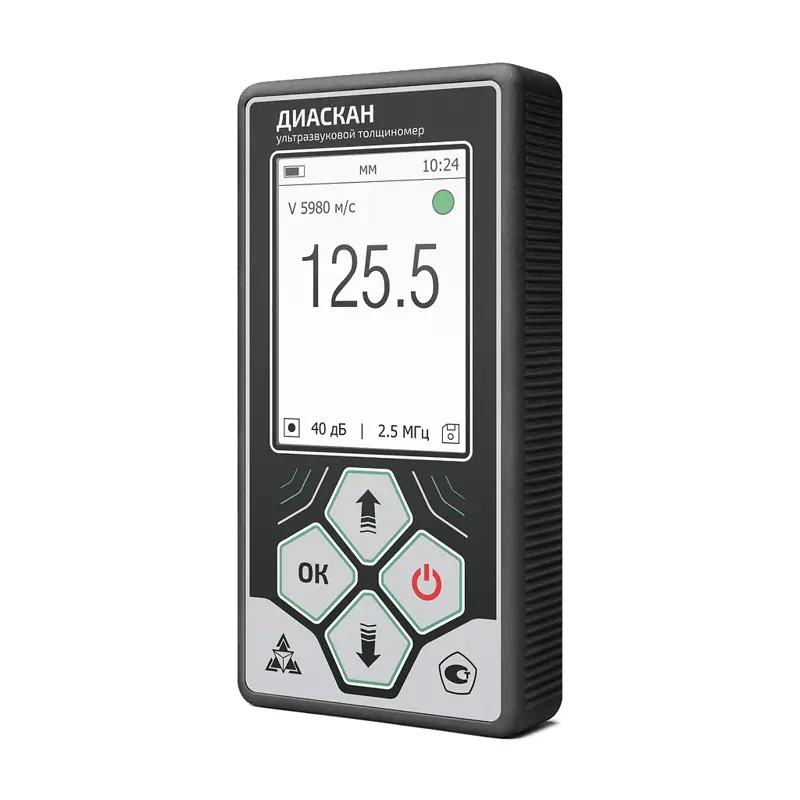

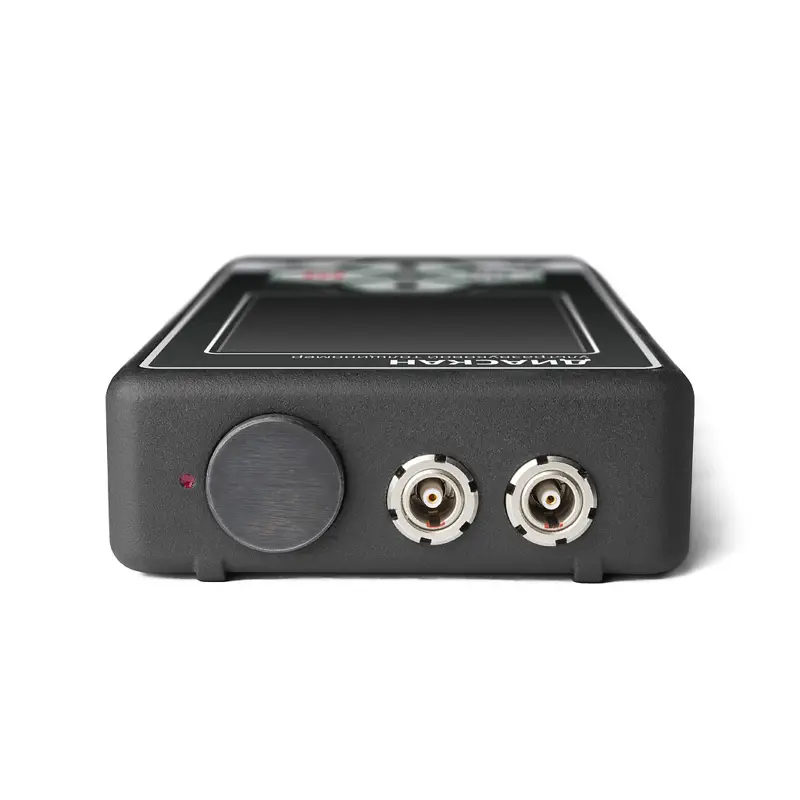

Ультразвуковой толщиномер «Техно‑НДТ ДИАСКАН» с датчиками на 5 МГц и 10 МГц - инструмент для замеров толщины металлов и композитных материалов. Он направляет ультразвук в материал, замеряет время прохождения сигнала и, учитывая скорость звука, определяет толщину.

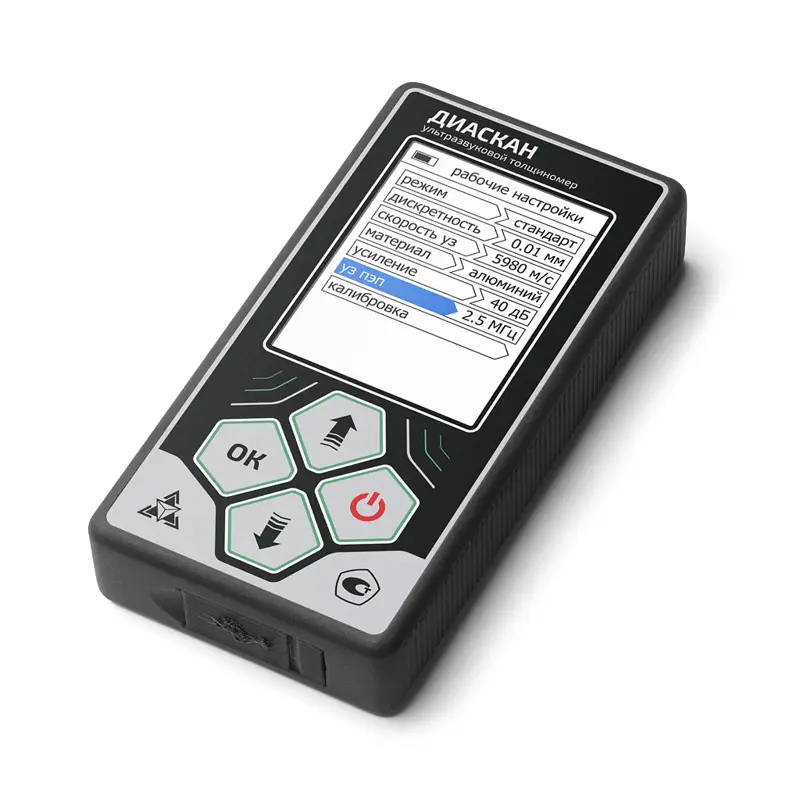

Точность толщиномера: основная погрешность ± (0,05 + 0,01 · dx), где dx - толщина в мм. При замерах на неровных поверхностях (Rz = 40 мкм и Rz = 80 мкм) погрешность возрастает максимум на ± 0,10 мм и ± 0,15 мм. У прибора есть выбор дискретности (0,1 или 0,01 мм) и регулировка усиления до 100 дБ (шаг 1 дБ) для получения точных данных.
В комплекте три датчика:
ТС10 (диапазон 0,5-30 мм);
ТС25 (3,0-300 мм);
ТС50 (1,5-300 мм для стали 40Х13).

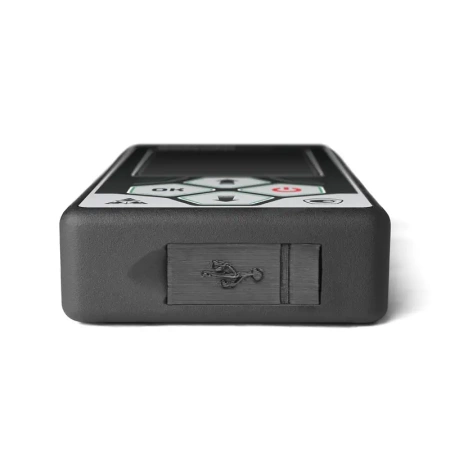

Это позволяет работать с тонкими листами и большими конструкциями. Встроенная память на 8 Гб позволяет сохранять большой объём данных, которые можно перенести на компьютер через USB для дальнейшей работы.
Питание от аккумулятора (минимум 6 часов работы) или от сети (220 В, 50 Гц, выход 5 В). Толщиномер небольшой (130 × 68 × 25 мм) и весит до 0,4 кг с датчиком, что удобно для работы вне помещения. Толщиномер работает при температурах от -25 до +50 °C.
Толщиномер используют в разных отраслях, таких как машиностроение, судостроение, энергетика и нефтегазовая промышленность, для проверки толщины труб, баков, мостов и корпусов, даже с неровностями и ржавчиной.
- Блок электронный
- Блок питания

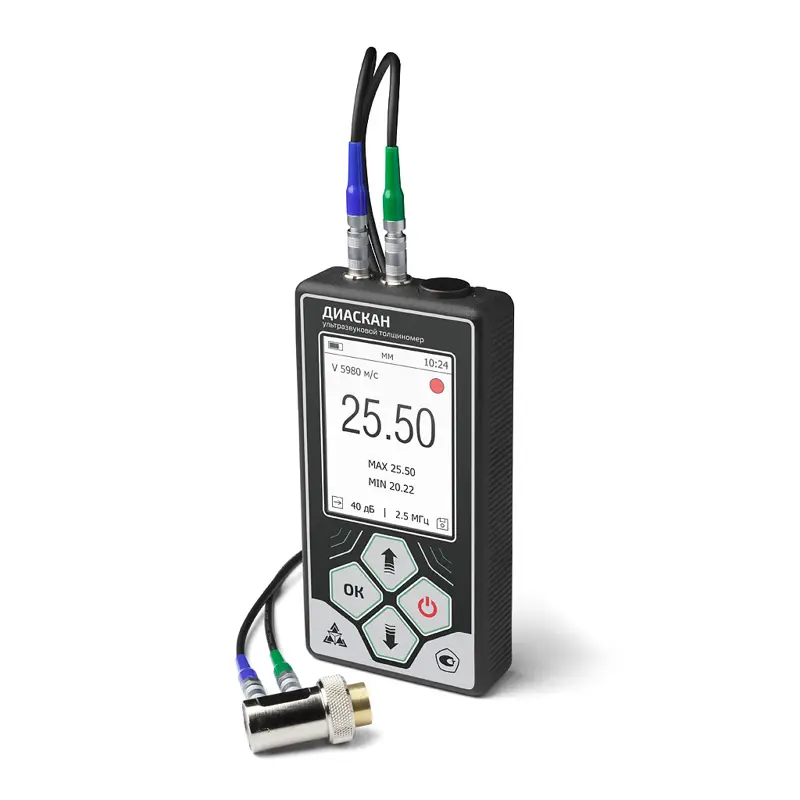

- Преобразователи ультразвуковые
- Кабель подключения преобразователя - 2 шт.
- Кабель подключения к ПК

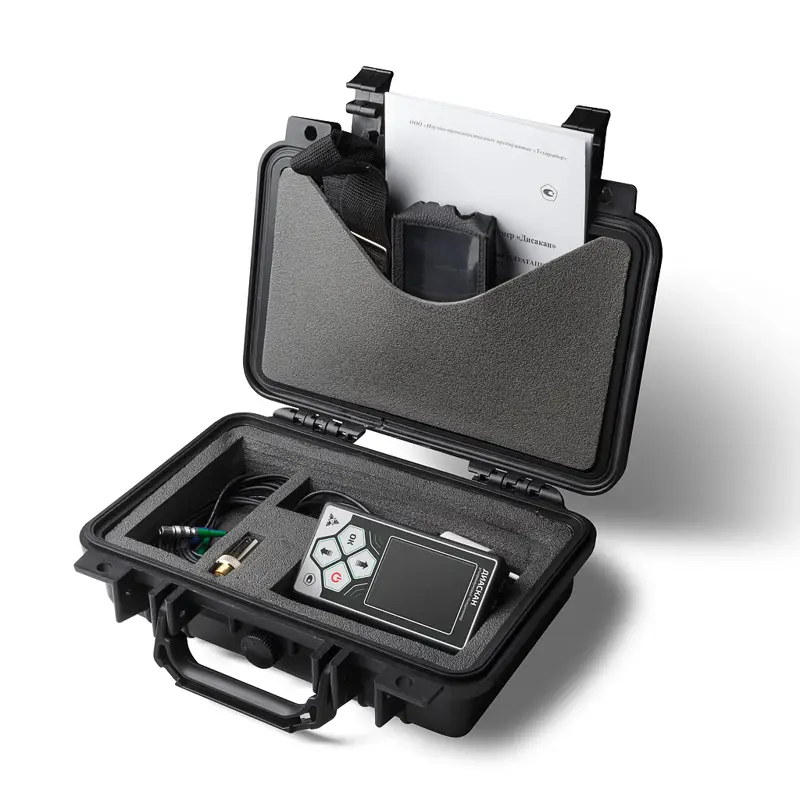

- Кейс для транспортировки и хранения
- Руководство по эксплуатации
| Предел допускаемой основной погрешности при измерении толщины, δн, мм | ± (0,05 + 0,01·dx), где dx – толщина измеряемого образца, мм |
|
Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: при шероховатости Rz=40 мкм при шероховатости Rz=80 мкм |
± 0,10 ± 0,15 |
| Дискретность | 0,1 или 0,01 |
| Коэффициент усиления входного тракта | до 100 дБ, с шагом 1 дБ |
| Память, не менее | 8 Гб |
| Интерфейс подключения к ПК | USВ |
|
Питание: внешний блок питания от сети переменного тока встроенный |
220 В, 50 Гц, с вых. напряжением 5 В Li-Pol аккумулятор |
| Время непрерывной работы от встроенного аккумулятора, не менее | 6 часов |
| Габаритные размеры электронного блока (Д х Ш х В), не более, мм | 130 x 68 x 25 |
| Рабочий температурный диапазон | -25 ... +50°C |
| Масса с преобразователем, не более, кг | 0,4 |
| Диапазоны измерения толщины при работе с различными преобразователями: | |
| Тип преобразователя | Диапазон контроля по стали 40x13, мм |
| ТС50 | 1,5 ... 300 |
| ТС25 | 3,0 ... 300 |
| ТС10 | 0,5 ... 30 |
