ГОСРЕЕСТР
Артикул:
m-124277
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Портативный
Номер записи в ГосРеестре СИ
—
94073-24
Принцип измерения
—
Ультразвуковой
Гарантия, (мес)
—
12
98 820 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

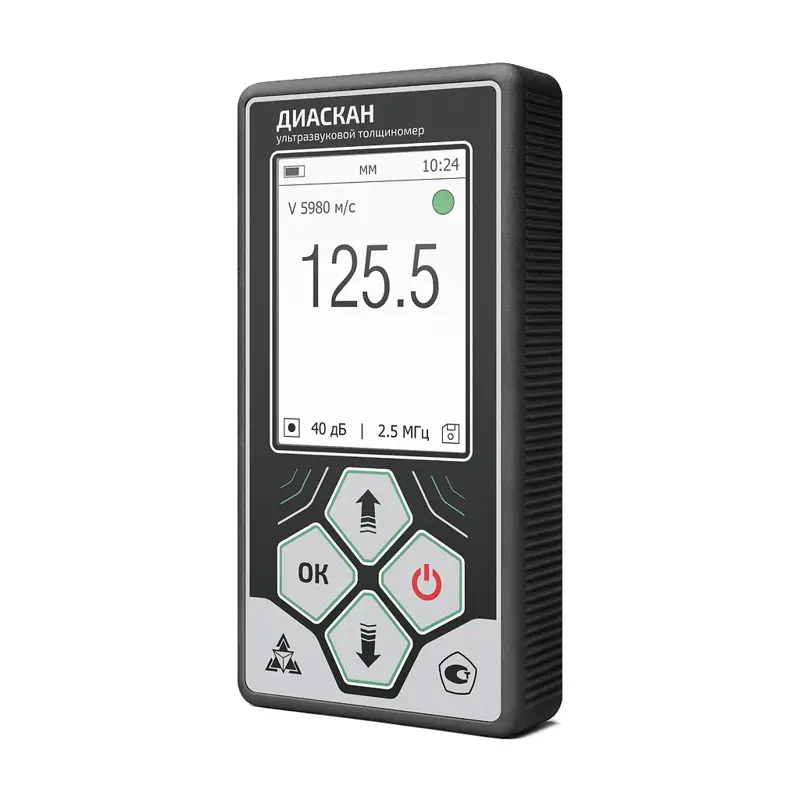

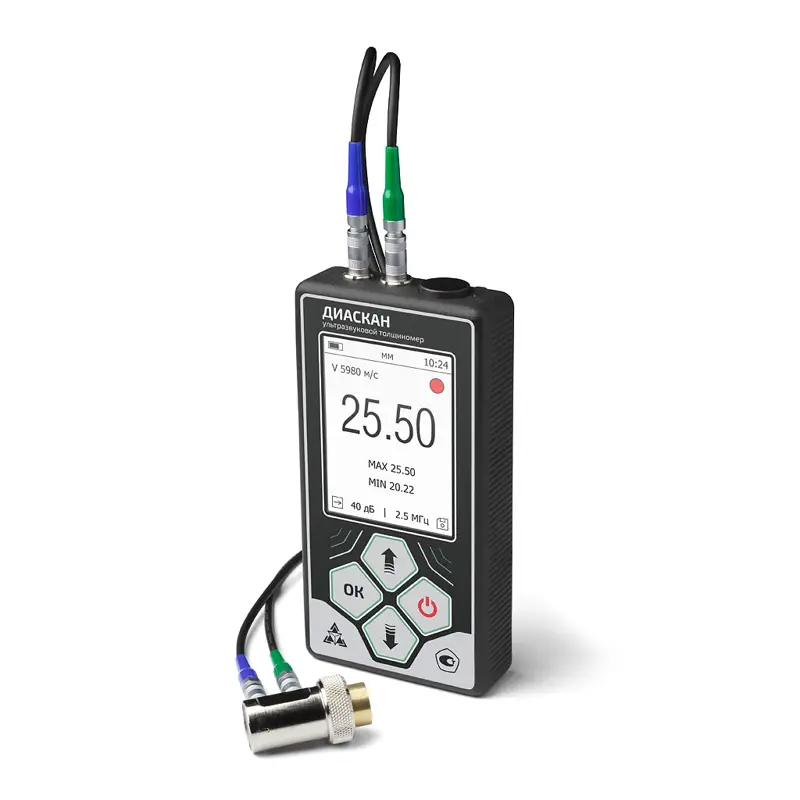

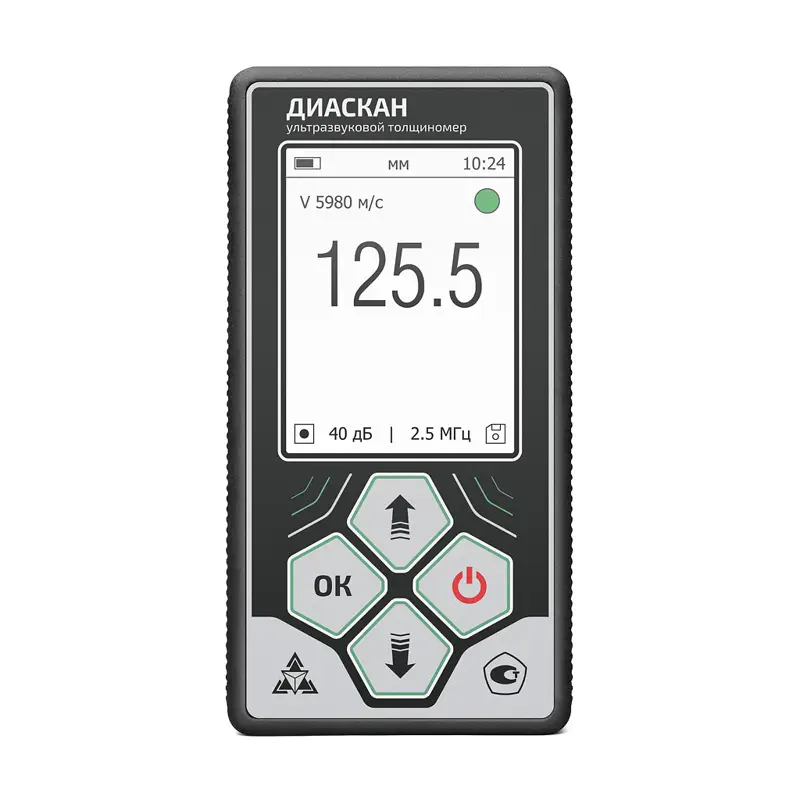

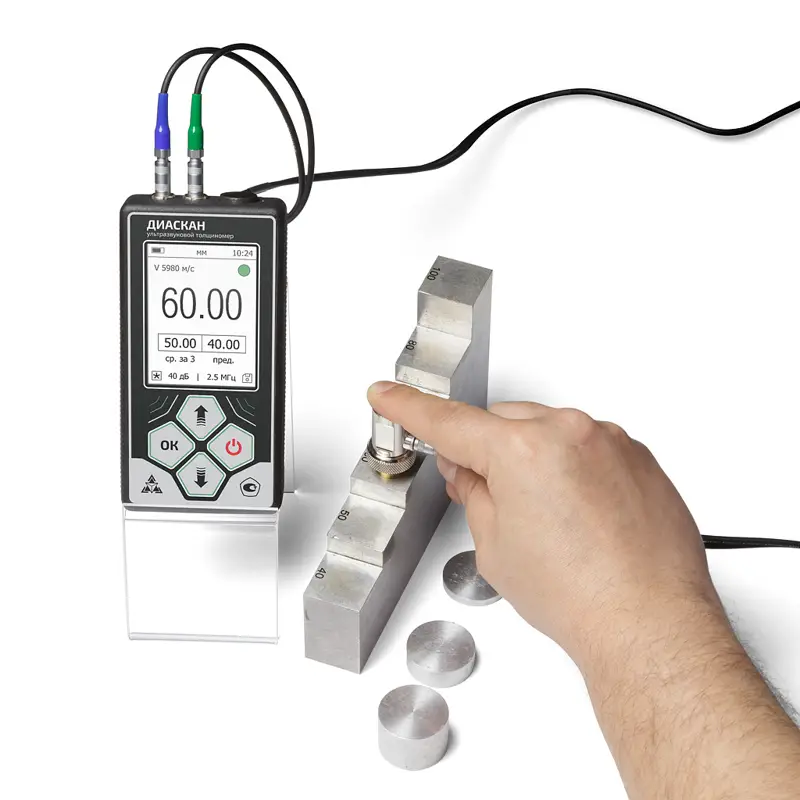

Ультразвуковой толщиномер "Техно‑НДТ ДИАСКАН" с преобразователем 10 МГц - высокоточный прибор для неразрушающего контроля толщины металлических и иных изделий в сложных производственных и полевых условиях. Используя эхо‑импульсный метод, устройство измеряет время прохождения ультразвукового сигнала через материал и на основе известной скорости волны вычисляет толщину с минимальной погрешностью.
Основная погрешность измерений составляет ± (0,05 + 0,01 · dx), где dx - толщина образца в миллиметрах. При работе с шероховатыми поверхностями (Rz = 40 мкм и Rz = 80 мкм) дополнительная абсолютная погрешность не превышает ± 0,10 мм и ± 0,15 мм соответственно. Благодаря дискретности 0,1 или 0,01 мм и коэффициенту усиления входного тракта до 100 дБ (с шагом 1 дБ) прибор обеспечивает высокую детализацию и достоверность результатов.
Толщиномер поддерживает три типа преобразователей: ТС10 (диапазон 0,5-30 мм), ТС25 (3,0-300 мм) и ТС50 (1,5-300 мм по стали 40Х13), что позволяет адаптировать его к разным задачам. Встроенная память объёмом не менее 8 Гб хранит большое количество данных, а интерфейс USB даёт возможность передавать их на ПК для анализа и архивирования.
Питание осуществляется от Li‑Pol аккумулятора (не менее 6 часов автономной работы) или от сети (220 В, 50 Гц, выходное напряжение 5 В). Компактные размеры электронного блока (130 × 68 × 25 мм) и масса не более 0,4 кг (с преобразователем) делают прибор удобным для транспортировки и работы в стеснённых условиях. Рабочий температурный диапазон - от -25 до +50 °C - гарантирует стабильность измерений в различных климатических условиях.
Прибор широко применяется в машиностроении, судостроении, энергетике и нефтегазовом секторе для контроля стенок труб, резервуаров, мостовых и корпусных конструкций, в том числе с признаками коррозии или неровными поверхностями.
Основная погрешность измерений составляет ± (0,05 + 0,01 · dx), где dx - толщина образца в миллиметрах. При работе с шероховатыми поверхностями (Rz = 40 мкм и Rz = 80 мкм) дополнительная абсолютная погрешность не превышает ± 0,10 мм и ± 0,15 мм соответственно. Благодаря дискретности 0,1 или 0,01 мм и коэффициенту усиления входного тракта до 100 дБ (с шагом 1 дБ) прибор обеспечивает высокую детализацию и достоверность результатов.
Толщиномер поддерживает три типа преобразователей: ТС10 (диапазон 0,5-30 мм), ТС25 (3,0-300 мм) и ТС50 (1,5-300 мм по стали 40Х13), что позволяет адаптировать его к разным задачам. Встроенная память объёмом не менее 8 Гб хранит большое количество данных, а интерфейс USB даёт возможность передавать их на ПК для анализа и архивирования.
Питание осуществляется от Li‑Pol аккумулятора (не менее 6 часов автономной работы) или от сети (220 В, 50 Гц, выходное напряжение 5 В). Компактные размеры электронного блока (130 × 68 × 25 мм) и масса не более 0,4 кг (с преобразователем) делают прибор удобным для транспортировки и работы в стеснённых условиях. Рабочий температурный диапазон - от -25 до +50 °C - гарантирует стабильность измерений в различных климатических условиях.
Прибор широко применяется в машиностроении, судостроении, энергетике и нефтегазовом секторе для контроля стенок труб, резервуаров, мостовых и корпусных конструкций, в том числе с признаками коррозии или неровными поверхностями.
Документы

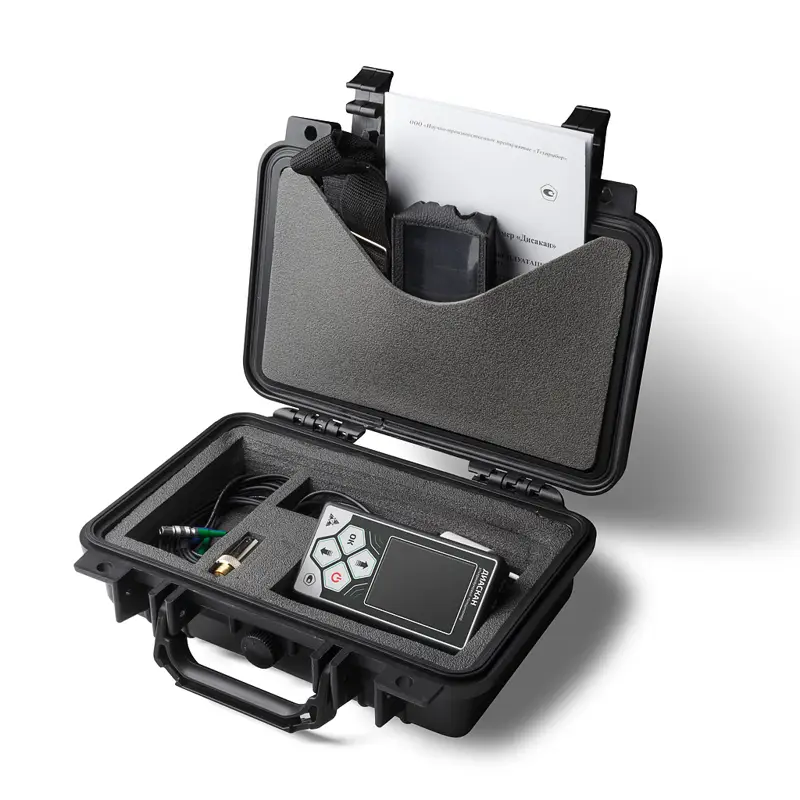

- Блок электронный
- Блок питания
- Преобразователь ультразвуковой
- Кабель подключения преобразователя
- Кабель подключения к ПК
- Кейс для транспортировки и хранения
- Руководство по эксплуатации
| Предел допускаемой основной погрешности при измерении толщины, δн, мм | ± (0,05 + 0,01·dx), где dx – толщина измеряемого образца, мм |
|
Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: при шероховатости Rz=40 мкм при шероховатости Rz=80 мкм |
± 0,10 ± 0,15 |
| Дискретность | 0,1 или 0,01 |
| Коэффициент усиления входного тракта | до 100 дБ, с шагом 1 дБ |
| Память, не менее | 8 Гб |

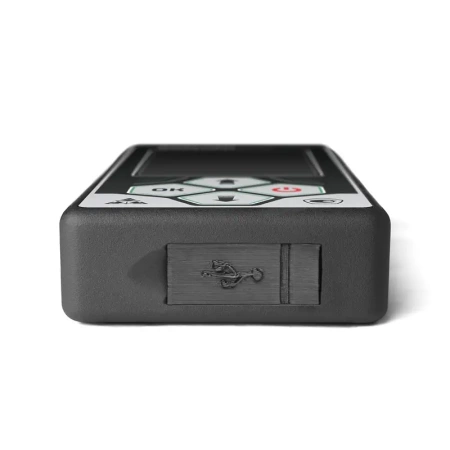

| Интерфейс подключения к ПК | USВ |
|
Питание: внешний блок питания от сети переменного тока встроенный |
220 В, 50 Гц, с вых. напряжением 5 В Li-Pol аккумулятор |
| Время непрерывной работы от встроенного аккумулятора, не менее | 6 часов |
| Габаритные размеры электронного блока (Д х Ш х В), не более, мм | 130 x 68 x 25 |
| Рабочий температурный диапазон | -25 ... +50°C |
| Масса с преобразователем, не более, кг | 0,4 |
| Диапазоны измерения толщины при работе с различными преобразователями: | |
| Тип преобразователя | Диапазон контроля по стали 40x13, мм |
| ТС50 | 1,5 ... 300 |
| ТС25 | 3,0 ... 300 |
| ТС10 | 0,5 ... 30 |
