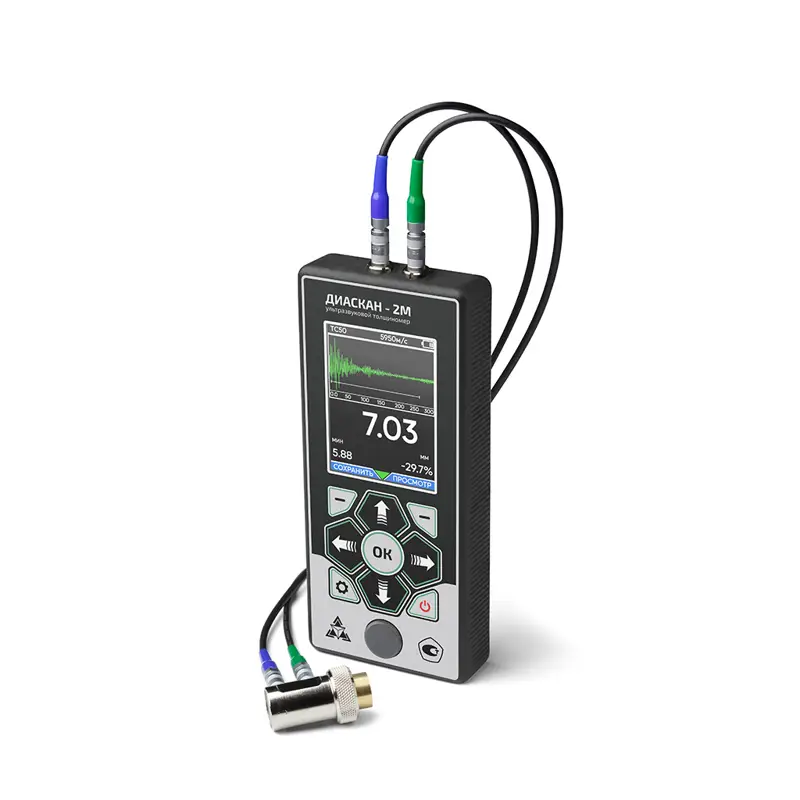

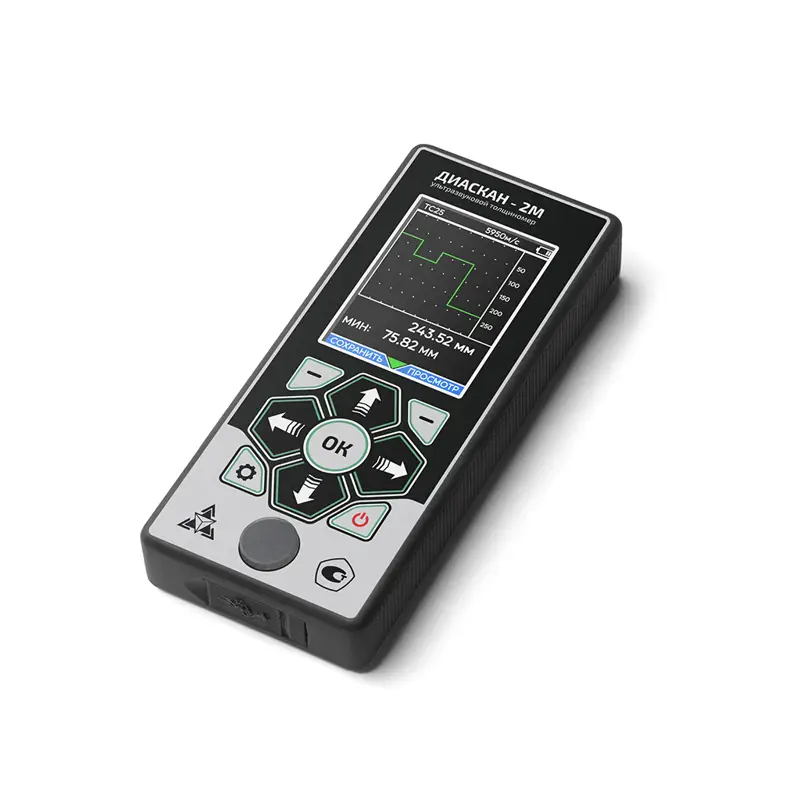

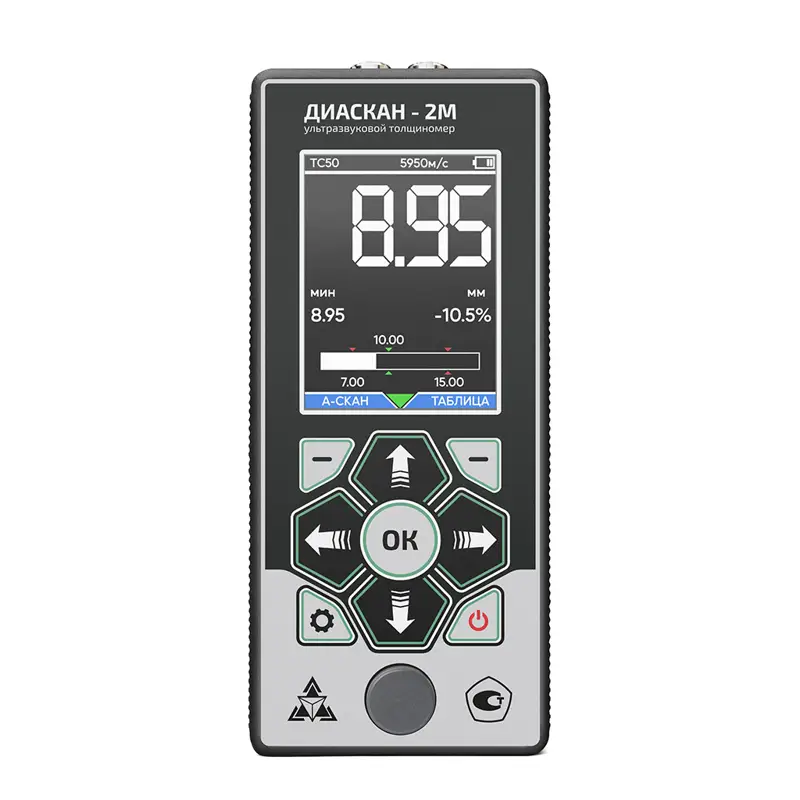

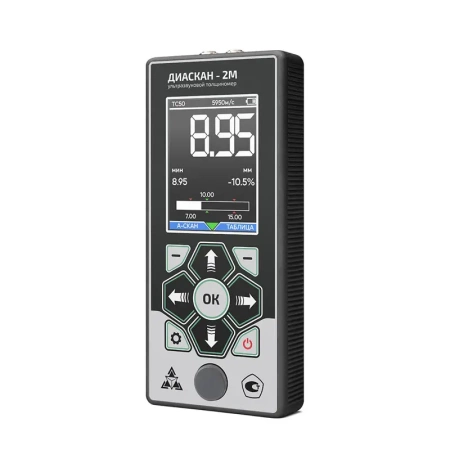

Ультразвуковой толщиномер "Техно-НДТ ДИАСКАН-2М" с преобразователями на 5 МГц и 10 МГц - это продвинутый инструмент для замера толщины материалов, который не повреждает их. Он использует ультразвук, чтобы проверять изделия, и даёт точные показания даже в трудных условиях.
Точность измерений такая: основная погрешность составляет ± (0,01 + 0,01 · dx). Если поверхность, к которой прикладывают датчик, неровная (Rz = 40 и 80 мкм), то добавляется погрешность ± 0,10 мм и ± 0,15 мм. Если неровная противоположная сторона (Rz = 80, 160, 320 мкм), то погрешность будет ± 0,10, ± 0,15 и ± 0,20 мм соответственно. Усиление входного тракта до 92 дБ (с шагом 0,5 дБ) и полоса приёмника 0,5-15 МГц дают чёткие и подробные результаты.
В наборе есть четыре датчика:
- ТС10- для замеров от 0,5 до 30 мм;
- ТС25 - для 3,0-300 мм;
- ТС50 - для 1,5-300 мм (для стали 40Х13);
- ДЕ5-12- для 15-200 мм.
Прибор сохраняет до 500 файлов, 1000 А-сканов и 1000 результатов В-сканирования во встроенной памяти. Через USB-порт всё это можно перенести на компьютер для изучения и сохранения.
Аккумулятор позволяет толщиномеру работать не менее 10 часов без подзарядки. Питание возможно и от сети (220 В, 50 Гц, выход 5 В). Он маленький (150 × 65 × 25 мм) и лёгкий (не более 190 г), его удобно носить с собой и использовать в труднодоступных местах. Прибор работает при температуре от -20 до +50 °C, поэтому подходит для разных климатических условий.
Этот толщиномер часто используют в энергетике, машиностроении, на транспорте и в судостроении. С его помощью проверяют толщину стенок цистерн, труб, мостов и корпусов, даже если поверхность неровная или с коррозией.
- Блок электронный
- Блок питания
- Преобразователи ультразвуковые
- Кабель подключения преобразователя - 2 шт.
- Кабель подключения к ПК
- Монтажный чехол
- УЗ-гель "Волна" (-30 ... 100°С, 30 г)
- Кейс для транспортировки и хранения
- Руководство по эксплуатации
| Предел допускаемой основной погрешности при измерении толщины, δн, мм | ± (0,01 + 0,01·dx), где dx – толщина измеряемого образца, мм |
|
Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: при шероховатости Rz=40 мкм при шероховатости Rz=80 мкм |
±0,10 ±0,15 |
|
Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны, противоположной стороне ввода УЗК, мм: при шероховатости Rz=320 мкм при шероховатости Rz=160 мкм при шероховатости Rz=80 мкм |
±0,20 ±0,15 ±0,10 |
| Частота обновления | А-скан: 25 Гц, В-скан: 10 Гц |
| Коэффициент усиления входного тракта | до 92 дБ, с шагом 0,5 дБ |
| Полоса пропускания приемника | 0,5 ... 15 МГц |
| Память | 500 файлов (размером до 50х50 значений), 1000 А-сканов и 1000 результатов В-сканирования |
| Интерфейс подключения к ПК | USВ |
|
Питание: внешний блок питания от сети переменного тока встроенный |
220 В, 50 Гц, с вых. напряжением 5 В Li-Pol аккумулятор |
| Время непрерывной работы от встроенного аккумулятора, не менее | 10 часов |
| Габаритные размеры электронного блока (Д х Ш х В), не более, мм | 150 x 65 x 25 |
| Рабочий температурный диапазон | -20 ... +50°C |
| Масса, не более, г | 190 |
| Диапазоны измерения толщины при работе с различными преобразователями: | |
| Тип преобразователя | Диапазон контроля по стали 40x13, мм |
| ТС50 | 1,5 ... 300 |
| ТС25 | 3,0 ... 300 |
| ТС10 | 0,5 ... 30 |
| ДЕ5-12 | 15 ... 200 |
