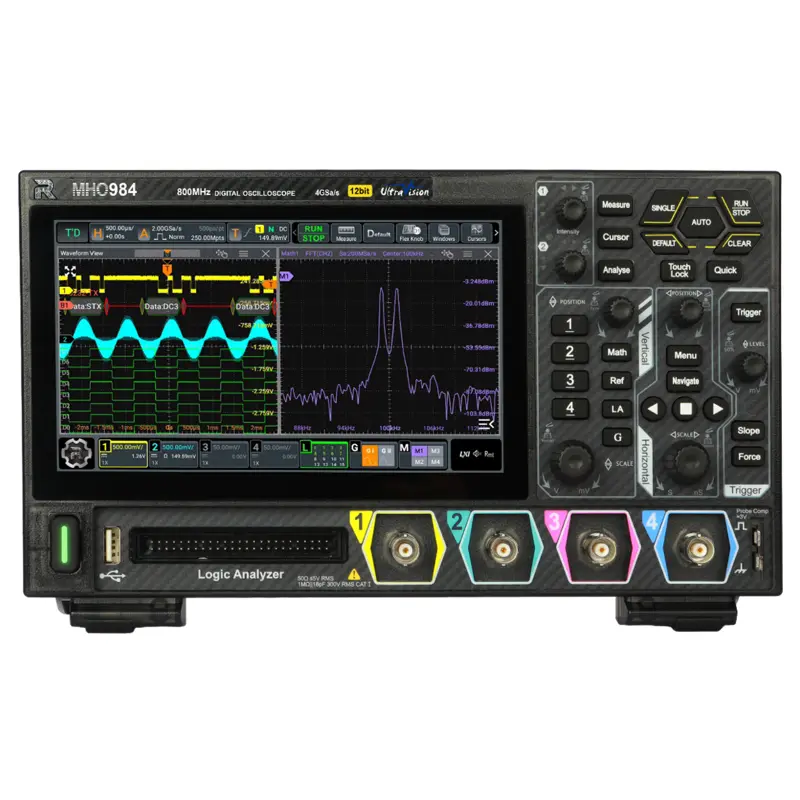

- Осциллограф
- Адаптер питания
- Кабель заземления
- USB кабель
- Пассивный пробник PVP2350 - 4 шт.
|
Полоса пропускания аналогового канала: -50 Ом,-3 дБ -1 МОм,-3 дБ |
350 МГц 350 МГц |
||
| Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом | 1 нс | ||
| Количество входных каналов | 4 аналоговых входа + 16 логических каналов | ||
|
Количество выходных каналов (опции MHO900-AFG50, MHO900-AFG100) |
2-х канальный генератор сигналов произвольной формы | ||
|
Максимальная глубина памяти (опция MHO900-RLU-05) |
500 млн. точек (1 канал) 250 млн. точек (2 канала) 125 млн. точек (4 канала) |
||
|
Стандартная глубина памяти (опция MHO900-RLU-05) |
100 млн. точек (1 канал) 50 млн. точек (2 канала) 25 млн. точек (4 канала) |
||
| Режим выборки | Выборка в реальном времени | ||
| Максимальная частота дискретизации |
4 Гвыб/с (1 канал) 2 Гвыб/с (2 канала) 1 Гвыб/с (4 канала) |
||
| Вертикальное разрешение (АЦП) | 12 бит | ||
| Режим высокого разрешения | 16 бит | ||
| Максимальная скорость захвата |
30 000 кадров/с (векторный режим) 1 000 000 кадров/с (режим быстрой записи) |
||
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 500 000 кадров | ||
| Минимальная длительность захватываемых глитчей | 500 пс | ||
| Тип и размер встроенного дисплея | 7 дюймовый емкостный дисплей с функцией мультитач | ||
| Разрешение дисплея | 1024 х 600 пикселей (16:9) | ||
| Система вертикального отклонения аналоговых каналов | |||
| Входная связь | По постоянному току, переменному току, земля | ||
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 1% | ||
| Входная емкость | 18 пФ ± 3 пФ | ||
| Коэффициенты затухания пробника |
0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20Х, 50X, 100X, 150X, 200Х, 500X, 1000X, 1500X, 2000Х, 5000X, 10000X, 15000X, 20000Х, 50000X, определяемая пользователем |
||
| Максимальное входное напряжение, с пробником: | |||
| 1 МОм | CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ) | ||
| 50 Ом | 5 В СКЗ | ||
| Стандартное разрешение | 12 бит | ||
| Режим высокого разрешения | 16 бит | ||
| Количество эффективных бит (ENOB), тип | 8,5 | ||
| Чувствительность по вертикали: | |||
| 1 МОм | от 1 мВ/дел до 10 В/дел | ||
| 50 Ом | от 200 мкВ/дел до 1 В/дел | ||
| Диапазон смещения по постоянному току: | |||
| 1 МОм |
± 1 В (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (>65 мВ/дел, ≤274 мВ/дел) ± 20 В (>274 мВ/дел, ≤2,79 В/дел) ± 100 В (>2,79 В/дел, ≤10 В/дел) |
||
| 50 Ом |
±1 В (≥1 мВ/дел, ≤136 мВ/дел) ±4 В (>136 мВ/дел) |
||
| Динамический диапазон | ±4 делений (12 бит) | ||
| Ограничение полосы пропускания, тип. | 20 МГц, 250 МГц, полная полоса | ||
| Точность усиления постоянного тока |
±1% (≥5 мВ) ±2% (<5 мВ) |
||
| Точность смещения постоянного тока |
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение) >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение) |
||
| Изоляция между каналами | ≥100:1 (от постоянного тока до 800 МГц) | ||
| Максимальное статическое напряжение на входном разъёме BNC | ±8 кВ | ||
| Система вертикального отклонения цифровых каналов | |||
| Количество входных каналов | 16 (DO-D15), D0~D7, D8~D15. | ||
| Диапазон пороговых уровней | ±15,0 В с шагом 10 мВ | ||
| Точность установки пороговых уровней | ± (100 мВ+3% от порогового значения) | ||
| Пороговые уровни | Определяемая пользователем (для 8 каналов в группе) | ||
| Максимальное входное напряжение | ±40 В пиковое CAT I; мгновенное перенапряжение 800 ВПИК; | ||
| Максимальный входной динамический диапазон | ±10 В + порог | ||
| Минимальный размах напряжения | 500 мВ ПИК-ПИК | ||
| Входное сопротивление | ~ 101 кОм ± 1% | ||
| Нагрузка пробника | ~ 8 пФ | ||
| Вертикальное разрешение | 1 бит | ||
| Уровень шума (50 Ом, 800 МГц) | |||
| 200 мкВ/дел (ограничение 20 МГц) | 66 мкВ СКЗ | ||
| 500 мкВ/дел (ограничение 250 МГц) | 74,4 мкВ СКЗ | ||
| 1 В/дел | 11,52 мВ СКЗ | ||
| Уровень шума (1 МОм, 500 МГц) | |||
| 1 мВ/дел | 130,8 мкВ СКЗ | ||
| 10 В/дел | 156,36 мВ СКЗ | ||
| Горизонтальная развертка аналоговых каналов | |||
| Диапазон временной развертки |
от 500 пс/дел до 500 с/дел точная настройка |
||
| Разрешение по времени | 100 пс | ||
| Точность временной развёртки | ±1,5 ppm ± 1 ppm/год | ||
|
Диапазон задержки временной развертки перед запуском после запуска |
-5 дел макс. 1 с или 100 дел |
||
| Точность измерения приращения временной развертки | ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс | ||
| Коррекция межканального смещения | ±100 нс, точность ±1 пс | ||
| Задержка между каналами | ≤200 пс | ||
| Горизонтальная развёртка |
YT - по умолчанию XY - 1/2/3/4 каналы SCAN - временная развертка ≥ 200 мс/дел ROLL - временная развертка ≥ 50 мс/дел путем регулировки горизонтальной развертки |
||
| Горизонтальная развертка цифровых каналов | |||
| Минимальная длительность детектируемого импульса | 5 нс | ||
| Максимальная входная частота | 200 МГц | ||
| Расхождение каналов | ±5 нс | ||
| Система сбора данных | |||
| Максимальная частота дискретизации в аналоговом канале | 4 Гвыб/с (1 канал) | ||
| Обнаружение глитчей, пиковых выбросов | до 500 пс | ||
| Максимальная глубина памяти аналогового канала | 500 Мточек (1 канал), 250 Мточек (2 канала), 125 Мточек (4 канала) | ||
| Режим среднего значения, опционально | 2, 4, 8, 16 … 65536 | ||
| Режим высокого разрешения | 14 бит, 16 бит | ||
| Система запуска | |||
| Источник сигнала запуска | Аналоговые каналы (1 - 4), цифровые каналы (D0-D15) | ||
| Режим запуска | Автоматический, нормальный, одиночный | ||
| Тип связи |
AC DC Подавление высоких частот 200 кГц±20% частота среза (для внутреннего триггера) Подавление низких частот 180 кГц±20% частота среза (для внутреннего триггера) |
||
| Шумоподавление | Увеличивает задержку в цепи триггера (только внутренний триггер), вкл. / выкл. | ||
| Диапазон удержания | От 8 нс до 10 с | ||
| Полоса пропускания системы запуска | 500 МГц (только внутренний триггер) | ||
| Чувствительность системы запуска: | |||
| Внутренний источник запуска |
0,5 деления; ≥50 мВ/дел 0,7 деления, при включённом шумоподавлении |
||
| Диапазон установки порога срабатывания запуска | ± 4 делений от центра экрана (внутренний источник запуска) | ||
| Типы запуска |
Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, LIN опционально по: FlexRay, I2S, MIL-STD-1553 |
||
| Поиск и навигация | |||
| Тип | Фронт, ширина импульса | ||
| Источник | Аналоговый канал | ||
| Отображение результатов | Событие просматриваются или экспортируется во внешнюю/внутреннюю память. | ||
| Навигация |
По времени: просмотр полученных сигналов в хронологическом порядке. По событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска. |
||
| Измерение формы сигнала | |||
| Курсор |
Количество курсоров: 2 пары курсоров по осям X и Y. Ручной режим: - Отклонение напряжения между курсорами (ΔY). - Отклонение по времени между курсорами (ΔX). - Обратная величина ΔX (Гц) (1/ΔX). Режим отслеживания: - Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. - Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. Автоматизированное измерение: - Позволяет отображать курсор во время автоматического измерения. Режим XY: - Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. X = Канал 1, Y = Канал 2 |
||
| Автоматическое измерение |
Количество измерений: - 41 (в том числе до 14 измерений могут отображаться одновременно на экране). - Источник измерения: CH1 - CH4, D0-D15, Math1 - Math 4 - Диапазон измерений Основной вид, увеличение. Измерения: - Отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно. Вертикальные измерения: - Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока. Горизонтальные измерения: - период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, - режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin, +Скорость нарастания и -Скорость нарастания. Другие: - задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) Статистика: - элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт. - Устанавливаемое статистическое время |
||
| Математическая обработка сигналов | |||
| Количество математических функций | Отображает 4 математические функции одновременно | ||
| Арифметика |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop |
||
| Цветовая гамма | Поддержка БПФ | ||
| БПФ |
- Размер записи: до 1 Mточек - Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина, треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. |
||
| Анализ осциллограмм | |||
| Запись сигналов |
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000. Источник сигнала: Все аналоговые каналы, все цифровые каналы. Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы. |
||
| Тест «Годен / Не годен» |
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен / Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана. Источник сигнала: Все аналоговые каналы. |
||
| Гистограмма |
Источник: любой аналоговый канал, результат автоматических измерений Тип: горизонтальный, вертикальный, измеренная гистограмма Измерения статистика: сумма, пики, мин., макс., ПИК-ПИК, медиана, сигма… Статистика: статистика, сумма, пики, мин., макс., ПИК-ПИК, медиана, сигма… Режим дискретизации: поддержка во всех режимах за исключением Zoom, XY, ROLL |
||
| Цветовая гамма |
Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
||
| Последовательное декодирование | |||
| Количество декодеров | 4, поддержка одновременно четырех типа протоколов | ||
| Тип декодируемых каналов |
Стандарт: Parallel, RS232/UART, I²C, SPI, CAN, LIN Опционально: CAN-FD, FlexRay, I2S, MIL-STD-1553. |
||
| Построение диаграмм Боде (только при активном AFG) | |||
| Начальная частота | 10 Гц ~ 3 МГц | ||
| Конечная частота | 100 Гц ~ 30 МГц | ||
| Точек на декаду | 10 ~ 100 | ||
| Амплитуда на выходе | 20 мВ ~ 10 В | ||
| Генератор сигналов произвольной формы и стандартных функций (AFG) | |||
| Количество выходных каналов | 2 | ||
| Частота дискретизации | 1 Гвыб/с | ||
| Вертикальное разрешение | 16 бит | ||
| Максимальная выходная частота |
50 МГц (опция AFG50) 100 МГц (опция AFG100) |
||
| Формы выходного сигнала |
синусоидальная, прямоугольная, пилообразная, постоянный ток, шум, Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, гауссовский, Лоренц, полусинусоидальная, задаваемая пользователем (произвольная) |
||
| Виды поддерживаемой модуляции | АМ, ЧМ, ФМ | ||
| Параметры выходных сигналов генераторов | |||
| Синусоидальный сигнал | Диапазон частот | опция AFG50 | 20 мГц ~ 50 МГц |
| опция AFG100 | 2 мГц ~ 100 МГц | ||
| Неравномерность АЧХ @1 кГц@ 0 дБм | <10 МГц | ± 0,2 дБ | |
| ≥10 МГц <100 МГц | ± 0,5 дБ | ||
| Гармонические искажения (1 В П-П) | 10 Гц до <10 МГц | <- 55 дБн | |
| ≥10 МГц до <50 МГц | <- 50 дБн | ||
| ≥50 МГц | <- 40 дБн | ||
| Негармонические искажения (1 В П-П) | 10 Гц до <10 МГц | <- 60 дБн | |
| ≥10 МГц до <50 МГц | <- 50 дБн | ||
| ≥50 МГц | <- 50 дБн+6 дБ/октаву | ||
| Коэффициент гармоник @1 В П-П @10 Гц до <20 кГц | < 0,1% | ||
| Фазовый шум@1 В П-П @20 МГц @ 10 кГц | <- 110 дБн/Гц | ||
| Остаточный шум тактового генератора@0 дБм | - 50 дБм | ||
| Межканальные искажения @<100 МГц | <- 35 дБн | ||
| Фаза | 0º - 360º с шагом 0,01º | ||
| Прямоугольный сигнал | Диапазон частот | опция AFG50 | 20 мГц ~ 10 МГц |
| опция AFG100 | 2 мГц ~ 20 МГц | ||
| Время нарастания и спада (тип)@50 Ом@ ≤ 2 В П-П | <10 нс | ||
| Выброс@>1 кГц@ 0 дБм | <5% | ||
| Ширина рабочего цикла | 1% - 99% | ||
| Джиттер@>1 кГц@ 0 дБм | 500 пс | ||
| Фаза | 0º - 360º с шагом 0,01º | ||
| Пилообразный сигнал | Диапазон частот | опция AFG50 | 20 мГц ~ 1 МГц |
| опция AFG100 | 2 мГц ~ 2 МГц | ||
| Нелинейность (тип) @1 кГц@ 1 В П-П @симметрия 100%@ в пределах 10%-90% ампл. | <1% | ||
| Симметрия | 0 ~ 100% | ||
| Фаза | 0º - 360º с шагом 0,01º | ||
| Белый шум@ -3 дБ | >100 МГц | ||
| Сигнал произвольной формы | Диапазон частот | опция AFG50 | 20 мГц ~ 10 МГц |
| опция AFG100 | 2 мГц ~ 20 МГц | ||
| Длина записи | 16к точек | ||
| Формат файла | CSV | ||
| Предустановленные сигналы | Частотный диапазон | опция AFG50 | 20 мГц ~ 10 МГц |
| опция AFG100 | 2 мГц ~ 20 МГц | ||
| Частотные параметры | Точность установки@10 МГц | ±1,5 ppm ±1 ppm/год | |
| Разрешение | 0,1 Гц или 10 бит (большая из этих величин) | ||
| Амплитудные параметры | Динамический диапазон @50 Ом |
1 мВ ПИК-ПИК ~ 10 В ПИК-ПИК (≤ 50 МГц) 1 мВ ПИК-ПИК ~ 5 В ПИК-ПИК (≤ 100 МГц) |
|
| Динамический диапазон @ High Z |
2 мВ ПИК-ПИК ~ 20 В ПИК-ПИК (≤ 50 МГц) 2 мВ ПИК-ПИК ~ 10 В ПИК-ПИК (≤ 100 МГц) |
||
| Разрешение | 0,1 мВ П-П или 3 бита (большая из этих величин) | ||
| Точность установки@sin 1 кГц@ 0 В смещ. | ±1,5% от установленного уровня + 5 мВ П-П | ||
| Единицы измерения | В П-П | ||
| Смещение постоянного тока | Диапазон @ В П-П |
±5 В П (AC+DC) @ 50 Ом ±10 В П (AC+DC) @ High Z |
|
| Разрешение | 1 мВ или 4 бита | ||
| Точность установки@ |
± (1,5 % от значения настройки смещения + 5 мВ + 0,5 % от ампл.) @ 50 Ом ± (1,5 % от значения настройки смещения + 5 мВ + 1 % от ампл.) @ High Z |
||
| Выходное сопротивление @ 0 дБм@0 ВDC @ тип | 50 Ом± 1% | ||
| Модуляция | AM | Модулирующие сигналы |
синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум |
| Форма несущей | синус, прямоугольник, пила | ||
| Источник модуляции | внутренняя | ||
| Глубина модуляции | 0 ~ 120 % | ||
| Диапазон модулирующих частот | 2 мГц ~ 1 МГц | ||
| ЧМ | Модулирующие сигналы |
синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум |
|
| Форма несущей | синус, прямоугольник, пила | ||
| Источник модуляции | внутренний | ||
| Девиация частоты | 2 мГц - до частоты несущей | ||
| Диапазон модулирующих частот | 2 мГц ~ 1 МГц | ||
| ФМ | Модулирующие сигналы |
синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум |
|
| Форма несущей | синус, прямоугольник, пила | ||
| Источник модуляции | внутренний | ||
| Фазовый сдвиг | 0º - 360º, по умолчанию 90º | ||
| Диапазон модулирующих частот | 2 мГц ~ 1 МГц | ||
| Автоматическое масштабирование | |||
| Автоматическое масштабирование | минимального напряжения более 10 мВ ПИК-ПИК, рабочий цикл более 1% и частоты более 35 Гц. | ||
| Цифровой вольтметр | |||
| Источник сигнала | Любой аналоговый канал | ||
| Цифровой вольтметр | 3 разряда, измерение напряжения постоянного и переменного тока | ||
| Функции вольтметра |
Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичного значения напряжения переменного тока |
||
| Высокоточный частотомер | |||
| Источник сигнала | любой аналоговый канал, любой цифровой канал | ||
| Высокоточный частотомер | от 3 до 6 разрядов (устанавливаемое пользователем) | ||
| Функции частотомера | измерение частоты, периода, сумматор | ||
| Частотный диапазон частотомера | от 0 до 800 МГц | ||
| Сумматор | до 48 разрядов | ||
| Набор команд | |||
| Поддержка формата команд | IEEE488.2 (SCPI) | ||
| Формирование | сообщений об ошибках, отчетов о состоянии, синхронизация | ||
| Общие характеристики | |||
| Тип и размер встроенного дисплея | 7-дюймовый сенсорный дисплей с управлением «Multi-Touch» | ||
| Разрешение встроенного дисплея | 1024 x 600 пикселей, формат 16:9 | ||
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали | ||
| Послесвечение |
Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
||
| Яркость | 256 уровней интенсивности (LCD, HDMI). | ||
| Процессор | Cortex-A72, 1,8 ГГц шесть ядер | ||
| Объем памяти | 4 ГБ RAM | ||
| Операционная система | Android | ||
| Внутренняя энергонезависимая память | 32 ГБ | ||
| Интерфейсы связи | USB 2.0 host, device, LAN 10/100 Base-T LXI-C, Web Control | ||
| Выход триггера AUX | BNC на задней панели | ||
| Видеовыход | HDMI 1.4 | ||
| Выход меандра (калибровка пробников) | 1 кГц, амплитуда 0 - 3 В П-П, прямоугольный сигнал | ||
| Напряжение и сила тока электропитания | DC 20 В, 5 A | ||
| Интерфейс питания | Type-C | ||
| Максимальная потребляемая мощность | 70 Вт | ||
| Диапазон рабочих температур | 0 … 50℃ | ||
| Диапазон температур хранения | -30 … 60℃ | ||
| Относительная влажность | Не более 90% (без конденсации) | ||
| Габаритные размеры (ШхВхГ) | 265,4 x 162 x 77,4 мм | ||
| Вес нетто | 1,6 кг | ||
| Энергонезависимая память |
Хранение файлов в форматах: настройки (*.stp), изображения (*.png, *.bmp, *.jpg), форм сигнала CSV (*.csv), (*.bin), данных эталонного сигнала (*.ref, *.csv, *.bin) Внутренняя емкость: 32 ГБ Опорные сигналы: 10 видов |
||
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
Нужна консультация?
Наши специалисты ответят на любой интересующий Вас вопрос
Задать вопрос
