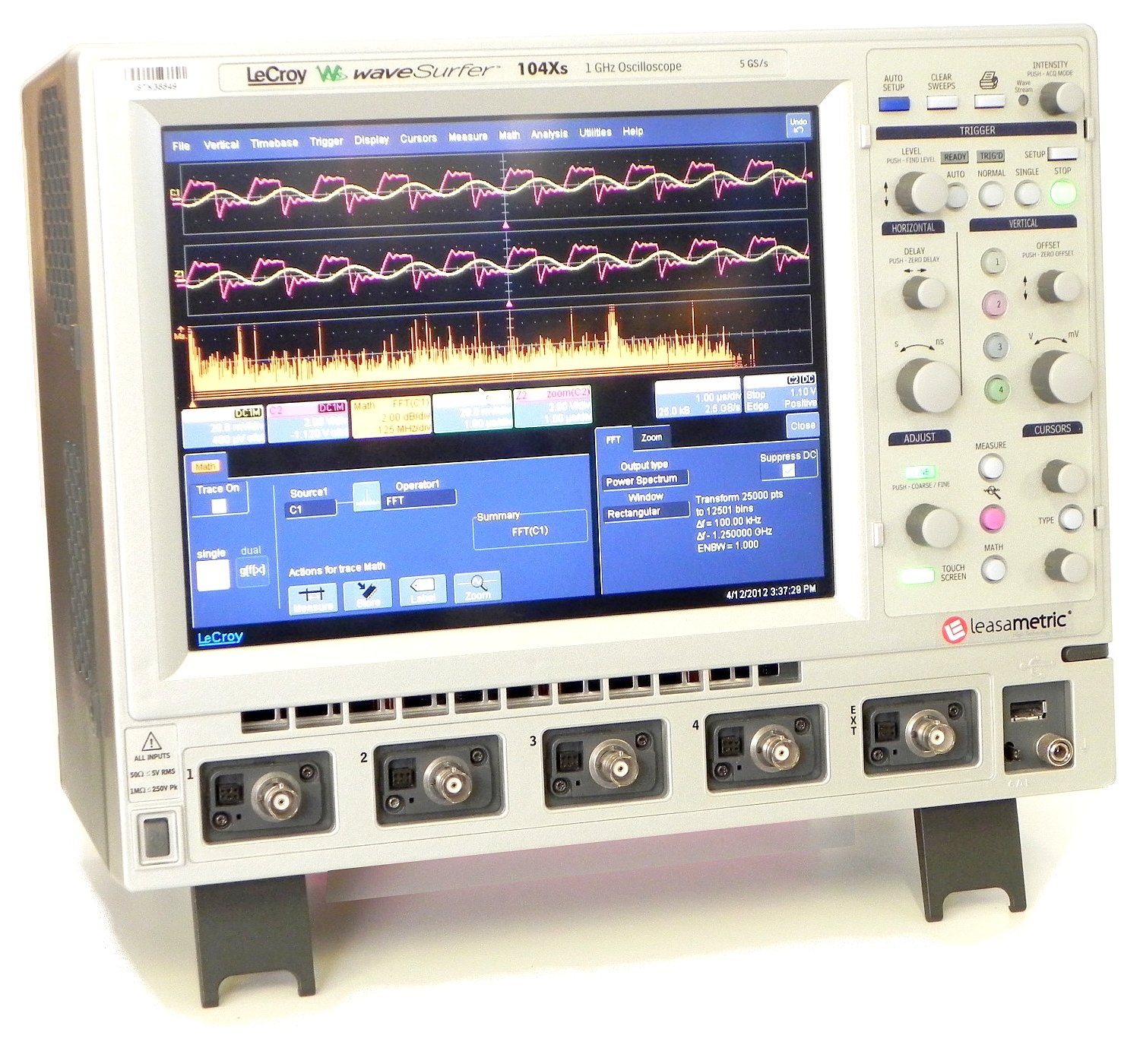

Цифровой осциллограф Teledyne LeCroy WS 104XS представляет собой высокотехнологичный прибор, предназначенный для точного анализа электрических сигналов в различных областях — от научных исследований до разработки и отладки сложных электронных устройств. Этот осциллограф официально зарегистрирован в Государственном реестре средств измерений под номером 34873-07, что подтверждает его соответствие стандартам и допуск к использованию в профессиональной среде.
Модель WS 104XS оснащена четырьмя независимыми каналами, что позволяет одновременно наблюдать и анализировать несколько сигналов, обеспечивая высокую степень наглядности и эффективности. Устройство обладает широкой полосой пропускания — до 1 ГГц, что делает его особенно подходящим для работы с высокочастотными сигналами. Частота дискретизации достигает 2,5 ГГц на каждый канал, а при объединении каналов увеличивается до впечатляющих 5 ГГц, что дает возможность регистрировать даже самые быстрые изменения сигналов с высокой точностью.
Особое внимание разработчики уделили удобству визуализации и управления. Осциллограф оборудован большим сенсорным TFT-экраном диагональю 26 см с разрешением SVGA, который обеспечивает четкое и детализированное отображение формы сигналов. Благодаря технологии Enhanced Resolution (ERES), прибор способен достигать вертикального разрешения до 11 бит, несмотря на базовое значение в 8 бит. Это значительно повышает точность измерений, особенно при анализе слабых сигналов.
Встроенная память объемом 2,5 Мб на канал позволяет хранить значительное количество данных, а при необходимости доступна опция расширения до 10 Мб. Устройство легко интегрируется в существующую инфраструктуру благодаря широкому набору интерфейсов, включая USB, LAN, RS-232 и SVGA. Кроме того, пользователю предоставляется возможность выбора входного импеданса — 1 МОм / 20 пФ для работы с высоким сопротивлением или 50 Ом для точного согласования с низкоимпедансными источниками сигнала.
Teledyne LeCroy WS 104XS сочетает в себе высокую производительность, точность измерений и удобство эксплуатации, оставаясь надежным инструментом в арсенале инженеров, исследователей и специалистов по электронике.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
34873-07 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейсы
|
USB, LAN, RS-232, SVGA |
|
Питание
|
90-264 В |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
1 |
| Канал вертикального отклонения | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ) | 0… 1000 МГц |
| Время нарастания | 45 0 пс |
| Ограничение полосы | 2 0, 200 МГц |
| Коэф. отклонения (Коткл.) 50 Ом | 1 мВ/дел…2 В/дел , плавная регулировка |
| Коэф. отклонения (Коткл.) 1 МОм | 1 мВ/дел…10 В/дел , плавная регулировка |
| Погрешность установки Коткл. | ± 1 % |
| Входной импеданс | 1 МОм / 20 пФ или 50 Ом |
| Макс. входное напряжение | 5 В ср. кв. (на нагр. 50 Ом); 400 В макс. (на нагр. 1 МОм) |
| Режимы работы | Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) |
| Математика |
5 стандартных функций, включая БПФ Расширение математики – опция MATHSURF |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 1 нс/дел…1000 с/дел |
| Погрешность установки Кразв. | ± 0,001 % |
| Режимы работы | Внутр. и внеш. развертка ( Y- T и X- Y), стробирование X- Y по Z-входу (только 30х4 B), самописец |
| Синхронизация | |
| Источники синхросигнала | Любой вх. канал, сеть, внешний, внешний/10 |
| Режимы запуска развертки | Автоколебательный, ждущий, по времени (2 нс…20 с), по событию (1…99,999,999) |
| Фильтры синхронизации | Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума |
| Вход внешней синхронизации | 1 МОм ( ± 2 %) / 17 пФ; макс. 150 В ср. кв. |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит ( 11 бит в режиме увелич. разрешения ( ERES)) |
|
Макс. частота дискретизации (однократный сигнал) |
2,5 ГГц |
| Макс. частота дискретизации | 5 ГГц (при объединении каналов) |
| Эквивалентная частота дискр. | 50 ГГц (периодический сигнал) |
| Интерполяция | Линейная, Sin X / X |
| Длина записи (станд.) | 500 кб на канал (при объединении каналов 1 Мб) |
| Длина записи (опции) | до 2 Мб |
| Режимы сбора данных | Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; однократный запуск |
| Автоматические измерения | |
| Функции по вертикали | Удвоенная амплитуда, +/- амплитуда, макс и мин, пик-пик, среднее, среднее за период, ср. кв., ср. кв. за период, +/- выброс |
| Функции по горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса; +/- коэф. заполнения; задержка |
| Комбинированные по Х и Y | Площадь; площадь за период; фаза; ширина пакета |
| Дополнительные возможности | |
| Интерфейсы |
Ethernet (10/100BaseT), USB (5), RS-232, SVGA, LPT; Опции : GPIB |
| Расширенный запуск развертки | Выбросы, импульсы, огибающая, логические условия |
| Режим WaveStream | Скорость обновления экрана до 8000 раз в секунду |
| Общие данные | |
| ЖК-дисплей | TFT сенсорный экран 26 см, SVGA 800 х 600 точек |
| Напряжение питания | 120…240 В ( ± 10 %), 45…66 Гц (автовыбор) |
| Габаритные размеры | 260х340х152 мм |
| Масса | 6,8 кг |
