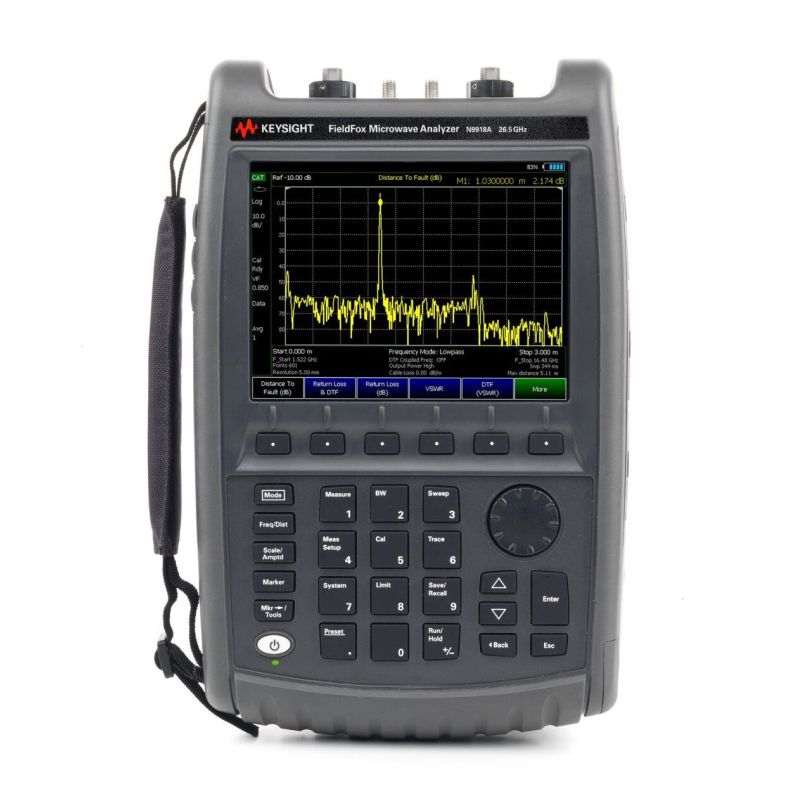

Портативный СВЧ-анализатор Keysight FieldFox N9918A (от 30 кГц до 26,5 ГГц)

Портативный СВЧ-анализатор Keysight FieldFox N9918A представляет собой универсальное устройство, предназначенное для проведения точных измерений в области сверхвысоких частот, что делает его незаменимым инструментом для инженеров и специалистов в полевых условиях. Этот анализатор, зарегистрированный в Государственном реестре средств измерений под номером 53569-13, способен работать в широком диапазоне частот, начиная от 30 кГц для анализа усилений и ослаблений сигналов (АФУ/ВАЦ) и от 100 кГц для спектрального анализа, и поднимаясь до максимума в 26,5 ГГц. Такая гибкость в частотных характеристиках позволяет использовать прибор для тестирования разнообразных коммуникационных систем, включая беспроводные сети, спутниковую связь и радиолокацию. Встроенный динамический диапазон достигает впечатляющих 100 дБ, что гарантирует точное обнаружение слабых сигналов на фоне мощных, минимизируя искажения и обеспечивая надежность результатов даже в условиях высокого шума окружающей среды.

Одной из ключевых особенностей FieldFox N9918A является его компактность и портативность, что позволяет проводить измерения прямо на объекте без необходимости возврата в лабораторию. Устройство оснащено двумя встроенными портами, что упрощает одновременное подключение источников и нагрузок. Максимальная скорость измерений составляет всего 210 миллисекунд для 201 точки в одной развертке, что значительно ускоряет процесс анализа и повышает эффективность работы в динамичных сценариях. Кроме того, анализатор поддерживает работу с устройствами кабельного телевидения с сопротивлением 75 Ом, что расширяет его применение в сфере телекоммуникаций. Встроенный векторный вольтметр дополняет функционал, позволяя измерять не только амплитуду, но и фазу сигналов, что критично для оценки качества передающих линий и антенн. Функция анализа передачи на большое расстояние (ERTA) особенно полезна при работе с протяженными системами, такими как оптоволоконные сети или длинные коаксиальные кабели, где требуется точный учет потерь на расстоянии.

Для расширения возможностей прибор включает системные компоненты, такие как встроенный источник постоянного напряжения, который можно использовать для питания подключенных устройств или для калибровки. Поддержка приемника GPS, будь то встроенного или внешнего, добавляет геолокационные функции, позволяя привязывать измерения к конкретным координатам, что полезно при картографировании интерференций в полевых условиях. Измерение мощности осуществляется через подключение USB-измерителей мощности, обеспечивая гибкость в конфигурации. Режим непрерывной генерации сигналов или свипирования дает возможность имитировать разнообразные типы сигналов для тестирования приемников и передатчиков. Аттенюатор с диапазоном ослабления до 30 дБ и шагом 5 дБ способствует точной настройке уровня сигнала, предотвращая перегрузку и повышая точность измерений на всех этапах.

Шумовые характеристики анали-затора впечатляют: средний уровень собственных шумов на частоте 1 ГГц составляет минус 155 дБм, а фазовый шум с отстройкой 10 кГц достигает минус 111 дБн/Гц, что делает прибор идеальным для работы в чувствительных приложениях, таких как радиотелескопия или высокотехнологичные датчики. Суммарная погрешность уровня сигнала не превышает ±0,5 дБ, подтверждая высочайшую точность, которая соответствует стандартам профессионального оборудования. Опции расширения полосы анализа до 10 МГц позволяют обрабатывать более широкие спектры, что необходимо для современных широкополосных систем.

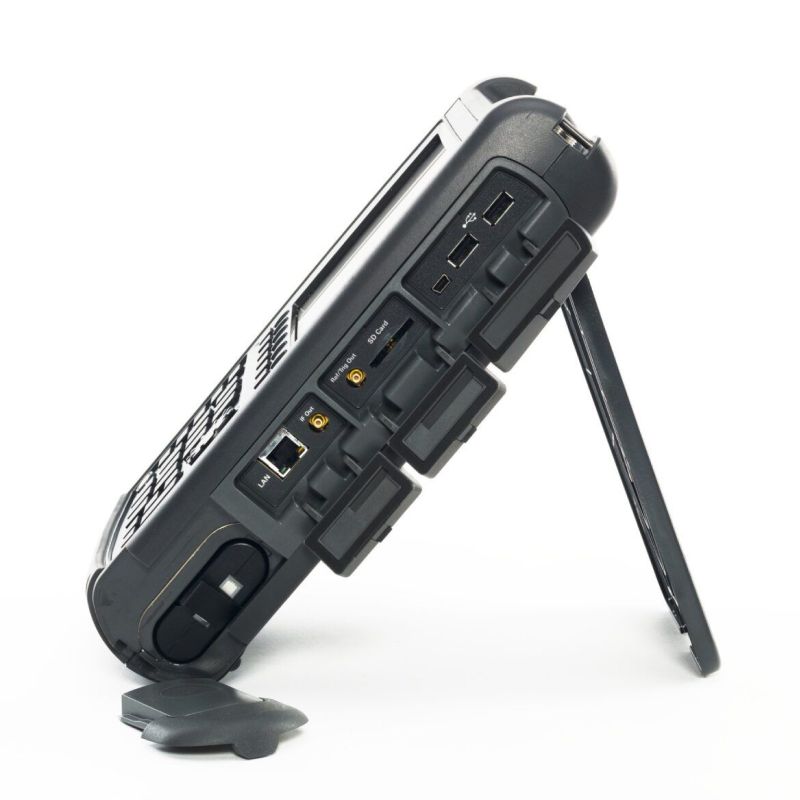

В приложениях общего назначения прибор предлагает инструменты для настройки на AM/FM-сигналы с возможностью прослушивания, что помогает в аудио-тестировании и диагностике радиоустройств. Анализ антенно-фидерных устройств (АФУ) упрощает оценку эффективности антенн, включая расчет характеристик направленности и потерь. Полная совместимость с командным языком SCPI обеспечивает интеграцию с автоматизированными системами и программным обеспечением, такими как LabVIEW или Python-скрипты. Тестовые порты используют разъемы 3,5 мм (вилка), стандартные для СВЧ-оборудования, а интерфейсы USB и LAN позволяют подключаться к компьютерам для передачи данных и удаленного управления. В целом, Keysight FieldFox N9918A сочетает в себе мобильность, высокую производительность и широкий набор функций, делая его предпочтительным выбором для полевых измерений в области СВЧ-технологий, от тестирования телекоммуникационных сетей до обслуживания спутниковых систем. Эта модель не только удовлетворяет текущим требованиям инженерной практики, но и адаптируется к будущим вызовам в быстро развивающейся сфере беспроводных технологий.
