Артикул:
m-110834
Характеристики
Внесен в ГосРеестр
—
Нет
Тип
—
Цифровой
Тип прибора
—
Портативный
Количество каналов
—
2
Полоса пропускания
—
60 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

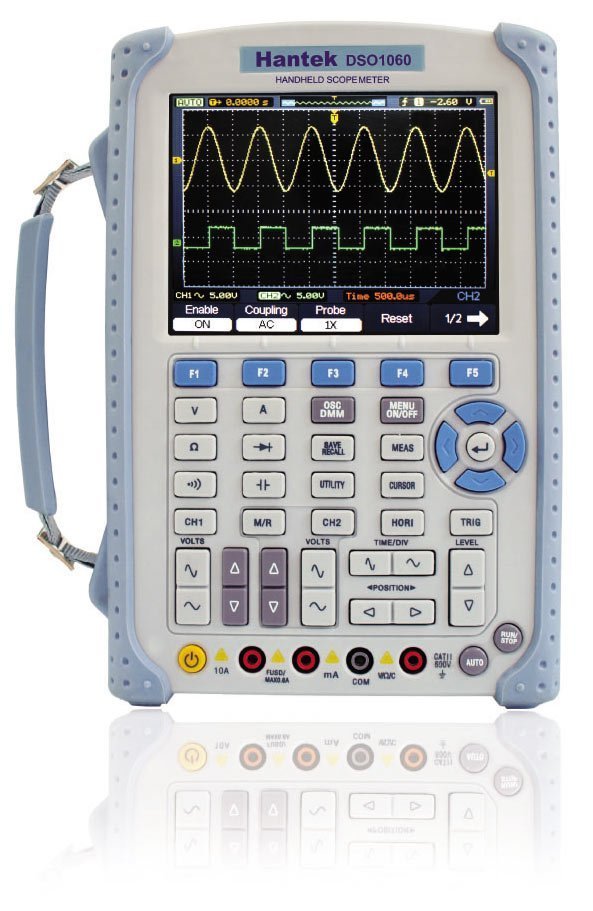

Данное устройство совмещает в себе пять функций: осциллограф, цифровой мультиметр, анализатор спектра, частотомер, генератор сигналов произвольной формы. Параметры осциллографа совпадают с моделью 1060, а генератора с 3x25.
Windows 2000, XP, Vista.
Windows 2000, XP, Vista.
Программный интерфейс и примеры кода на Labview, VB, VC.
- Отличный промышленный дизайн. Клавиши для каждого канала, времени, триггера, мультиметра
- Большой экран размером 5.7 дюйма (около 14.5 см). Светодиодная подсветка, четкое изображение.
- USB 2.0 интерфейс, поддерживает съемный диск, опционально RS232/LAN, легко управляется с ПК или удаленно
- Полоса пропускания от 60 до 600 МГц, 6000 замеров высокоточный цифровой мультиметр.
- Высокая скорость обновления, высокие частоты дискретизации 150МГц-2ГГц, 50ГГц в эквивалентном режиме.
- FFT , + , - , * , / ,X-Y, 22 вида автоматических измерений, проверка по шаблону
- Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами.
- Запись и сохранение 1000 сигналов
- Работа от батареи (установлена в устройства)
- Сохранение сигнала в jpg/bmp, ms excel, word файлах
- Размер (мм): 240(длина)x165(ширина)x50(высота)
- Интегрируется с Labview\VB\VC
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровой |
|
Тип прибора
|
Портативный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
60 МГц |
|
Частота дискретизации
|
250 Мвыб/c |
|
Диагональ дисплея, дюйм
|
5,7" |
|
Интерфейсы
|
USB |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
320 x 240 |
|
Гарантия, (мес)
|
24 |
Отзывы
Оставить отзыв
Загрузка отзывов...
- Портативный осциллограф Hantek DSO-8060
- Щупы для осциллографа 2 шт
- Щупы для ЦММ 2 шт
- Блок питания
- USB кабель
- BNC кабель
- Диск с программным обеспечением
- Инструкция по эксплуатации
- Сумка
| Режим |
|
|
| Вертикальные | Каналов | 2 |
| Аналоговая полоса пропускания | 60 МГц | |
| Время нарастания (Rise Time) | 5.8 нс | |
| Входной импеданс | Сопротивление: 1M; Емкость: 15 pF | |
| Входная чувствительность | 10мВ/деление до 5В/деление | |
| Связь на входе | AC, DC and GND | |
| Вертикальное разрешение | 8 бит | |
| Максимальное входное напряжение | 400В (Пик DC+AC) | |
| Горизонтальные | Дискретизация реального времени | 250 МГц в 1-канальном режиме, 125Гц в 2-канальном |
| Эквивалентная дискретизация | 50 ГГц | |
| Диапазоны времени | 5 нс/деление до 1000 с/деление | |
| Память | 32К замеров при одном канале, 16К замеров в двуканальном режиме | |
| Точность базы времени | ±50ppm | |
| Триггер | Источники | CH1, CH2 |
| Режимы | Фронт, Пульс, Альтернативный, Видео | |
| Режим X-Y | Вход X | Канал 1 |
| Вход Y | Канал 2 | |
| Сдвиг фазы | Максимум 3 градуса | |
| Курсоры и измерения | Измерения напряжения | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot |
| Измерения времени | Частота, Период, Время нарастания, Время спада,Ширина импульса, Ширина провала, Рабочий цикл | |
| Измерение задержки | Измерение задержки от края нарастания на канале 1 до края нарастания на канале 2, Измерение задержки от края спада на канале 1 до края спада на канале 2 | |
| Курсорные измерения | Ручные, Отслеживающие, Автоматические | |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование | |
| Режим мультиметра | Максимальное разрешение | 6000 отсчетов |
| Режимы | Напряжение, Ток, Сопротивление, Емкость, Тестирование диодов, проверка цепи | |
| Максимальное напряжение на входе | AC: 600В, DC: 800В | |
| Максимальный ток на входе | AC: 10A, DC: 10A | |
| Входной импеданс | 10 Мом | |
| Экран | TFT ЖК | 5.7 дюймов (примерно 14.5 см), светодиодная подстветка |
| Разрешение | 240 x 320 точек | |
| Интерфейс | USB | USB 2.0 Full Speed |
| Опционально | RS232, LAN | |
| Питание | Питание от сети | AC 100V ~ 240V, 50Hz ~ 60Hz; DC Вход: 8.5В DC, 1500 мA |
| Питание от встроенной батареи | 6 часов (Li-ion аккумулятор) | |
| Механика | Размеры | 245 x 163 x 52 (мм) |
| Вес | 1.2 Кг | |
| Разное | GND | Независимо у осциллографа и у мультиметра |
| Вывод сигнала произвольной формы | |
| Частота | от 0 до 25MHz |
| ЦАП | 2K - 200MHz регулируемый |
| Каналы | 1 канал вывода сигнала |
| Длительность сигнала | 4К точек |
| Вертикальное разрешение | 12 бит |
| Частотная стабилизация | <30ppm |
| Амплитуда | +3.5V Max. |
| Выходной импеданс | 50 Ом |
| Выходное напряжение | 50mA Iпик=50mA |
| Пропускная полоса | 25 МГц |
| Искажения | -50dBc (1КГц), -40dBc (10 КГц) |
| Частотомер | |
| Частота | 0 - 50 МГц |
| Входная амплитуда | 400m до 18V (от пика до пика) |
| Развязка | DC |
| точность частоты | +- ошибка базы времени +- отсчет |
| Входной импеданс | >100К |
| Генератор шаблонов сигнала | |
| Разрешене | 12 бит генератор и 6 бит цифровой вход |
| Тип | LVCMOS |
Hantek - китайский производитель измерительного оборудования расположенный к городе Циндао.
