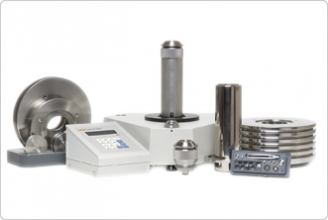

Поршневой манометр Fluke PG7302

Система PG7302 предназначена для измерения абсолютного давления с использованием масла в качестве рабочей среды. Устройство способно функционировать в диапазоне от 100 кПа до 500 МПа. Определение абсолютного давления осуществляется автоматически за счет использования встроенного барометра или подключаемого внешнего через интерфейс RS-232.

Прибор наследует функциональность серии PG7000 и адаптирован под работу с маслом. В конструкции предусмотрены решения для удаления воздуха из-под поршня и сбора отработанной жидкости. Все модули цилиндров являются автономными измерительными узлами и включают собственные монтажные элементы. Это упрощает смену диапазонов, исключает риск загрязнения чувствительных поверхностей и повышает точность измерений за счет отсутствия необходимости постоянной разборки.

В основе метода измерения лежит принцип приложения известной силы на точно заданную площадь поршня. Использование концентричной обработки снижает количество промежуточных элементов и повышает точность передачи нагрузки.

Встроенная электроника позволяет отслеживать внешние параметры, а также контролировать работу самого устройства. Через интерфейсы RS-232 и IEEE 488 возможна удаленная связь. Пользовательский терминал с клавиатурой и дисплеем обеспечивает локальное управление.

Система самостоятельно измеряет параметры окружающей среды, такие как температура, давление, влажность, вакуум, и состояние самого прибора. Данные доступны как на месте, так и дистанционно. Контроль положения, скорости и вращения поршня осуществляется в реальном времени с использованием высокоточных сенсоров.

Определение готовности к измерениям базируется на комплексной оценке условий: положение и движение поршня, температурная стабильность, состояние вакуума. Устройство способно заблаговременно предупреждать о достижении порогового давления, при котором начинается подъем поршня.

Модель PG7000 оснащена интеллектуальной системой контроля вращения, позволяющей зафиксировать момент начала и замедления движения без участия оператора, что снижает риск ошибки.

Все компоненты прибора поставляются в защищенных контейнерах. Устройства подачи давления доступны в различных исполнениях: ручном, полуавтоматическом и автоматическом. Программное обеспечение COMPASS автоматизирует процедуры калибровки, управление данными и формирование отчетов.

Серия PG7000 охватывает весь диапазон измерений от вакуума до 500 МПа, поддерживая единый интерфейс и принцип работы между различными платформами. Это уменьшает количество необходимого оборудования, снижает издержки на обслуживание и ускоряет адаптацию пользователей.

Поршневые цилиндры, изготовленные по запатентованной технологии, обладают высокой точностью геометрии. Цилиндры для газа имеют минимальные зазоры, обеспечивая стабильные характеристики, а для масла применяются меньшие диаметры для уменьшения числа требуемых грузов.

Все цилиндры изготавливаются из карбида вольфрама, конструкция крепления позволяет избежать деформации под давлением и исключает использование уплотнительных элементов. Для работы с высокими давлениями используется новая система креплений, снижающая напряжения и обеспечивающая стабильную работу при высоких нагрузках.

Грузовые наборы представлены как ручными, так и автоматическими конфигурациями. Грузы точно откалиброваны и выполнены из прочной немагнитной нержавеющей стали. Специальная конструкция облегчает обращение и защищает устройство при эксплуатации. Автоматическая система позволяет точно и быстро устанавливать требуемую массу с шагом 0,1 кг, упрощая проведение измерений.
