Артикул:
m-109351
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Цифровой
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
75259-19
Количество каналов
—
2
Все характеристики
305 000 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

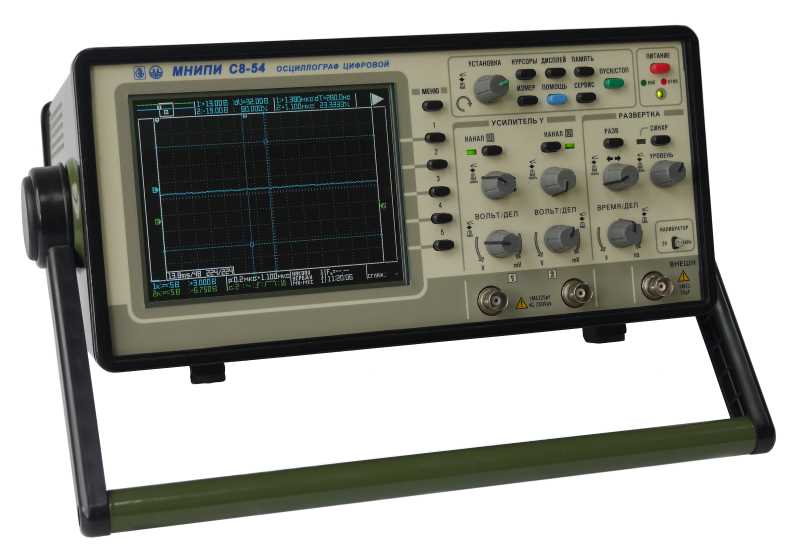

Двухканальный цифровой запоминающий осциллограф С8-54 предназначен для исследования и измерения параметров электрических сигналов в полосе частот от 0 до 200 МГц. Осциллограф обеспечивает регистрацию, запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 200 с, измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на цветной TFT дисплей.
Возможности:
- Курсорные измерения
- Одновременное наблюдение текущего и сохранённого сигналов
- Режимы усреднения, накопления, сглаживания и отображения минимального и максимального значения
- Автоматическое сохранение в энергозависимой памяти до 128 последних сигналов
- Сохранение в энергонезависимой памяти более 20 произвольных сигналов
- Сохранение сигналов на внешнем носителе в графическом и текстовом виде
- Функции суммирования и перемножения каналов
- БПФ
- Интерактивные подсказки
- Инверсия каналов
- Управление прибором и сбор данных через порты USB и LAN посредством команд SCPI
- Функция частотомера 0.01Гц - 200МГц
- Курсорные измерения
Область применения осциллографа: наладка, контроль, ремонт радиотехнической аппаратуры, электронных систем и устройств различного назначения
- Полоса пропускания 200 МГц
- Универсальное питание
- 2 канала, вход внешней синхронизации
- Чувствительность по вертикали 2 мВ/дел
- Частота дискретизации до 400 Мвыб/сек, в реальном масштабе времени
- Цветной ЖК экран со светодиодной подсветкой
- Сохранение сигналов на внешнем носителе в графическом и текстовом виде
- Курсорные измерения и 22 вида цифровых измерений
- Интерфейс USB и Ethernet
- Функция частотомера
- Функция регистратора
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
75259-19 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
0,40 Гвыб/c |
|
Диагональ дисплея, дюйм
|
5,7" |
|
Интерфейсы
|
USB, LAN |
|
Питание
|
230 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
320 x 240 |
|
Гарантия, (мес)
|
12 |
Отзывы
Оставить отзыв
Загрузка отзывов...
| Число каналов | 2 |
| Полоса пропускания | 200 МГц |
| Частота дискретизациия | 400 МГц |
| Эквивалентная частота дискретизации | 20 ГГц |
| Время нарастания | ≤1,75 нс |
| Выброс | ≤1,75 нс |
| Время установления | ≤9 нс |
| Входное активное сопротивление | (1±0,02) МОм/ 50 Ом |
| Входная ёмкость | ≤25 пФ |
| Диапазон коэффициентов отклонения | от 2 мВ/дел до 5 В/дел с шагом 1-2-5 |
| Диапазон коэффициентов развёртки | от 1 нс/дел до 10 с/дел с шагом 1-2-5 |
| Длина записи | 281, 512, 1024, 2048, 4096, 8192, 16384 отсчётов в двух каналах; 32 768 отсчётов в одном канале |
| Режимы запуска развёртки | автоматический, ждущий, однократный |
| Синхронизация | внутренняя, внешняя; ручная, автоматическая |
| Режимы сбора данных |
автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов; пред/послезапуск; сохранение в памяти последних сигналов; запись и отображение сигналов с возможностью масштабирования; пиковый детектор. |
| Автоматические измерения | 22 шт |
| Экран |
цветной TFT дисплей 320 х 240 точек, диагональ – 145 мм; регулируемая яркость; настраиваемые яркость/цвет сетки; выбор цвета канала. |
| Общие характеристики | |
| Интерфейс | USB и Ethernet |
| Питание | ~(230±23) В (50±0,5)Гц; =(±(12±3)) В |
| Потребляемая мощность | ≤40 ВА |
| Рабочая температура | -10...+40 °C |
| Рабочая влажность воздуха (при 25 °C) | ≤90% |
| Рабочее давление | 450-800 мм.рт.ст. |
| Габариты | 346х152х252 мм |
| Масса | 3,8 кг |
