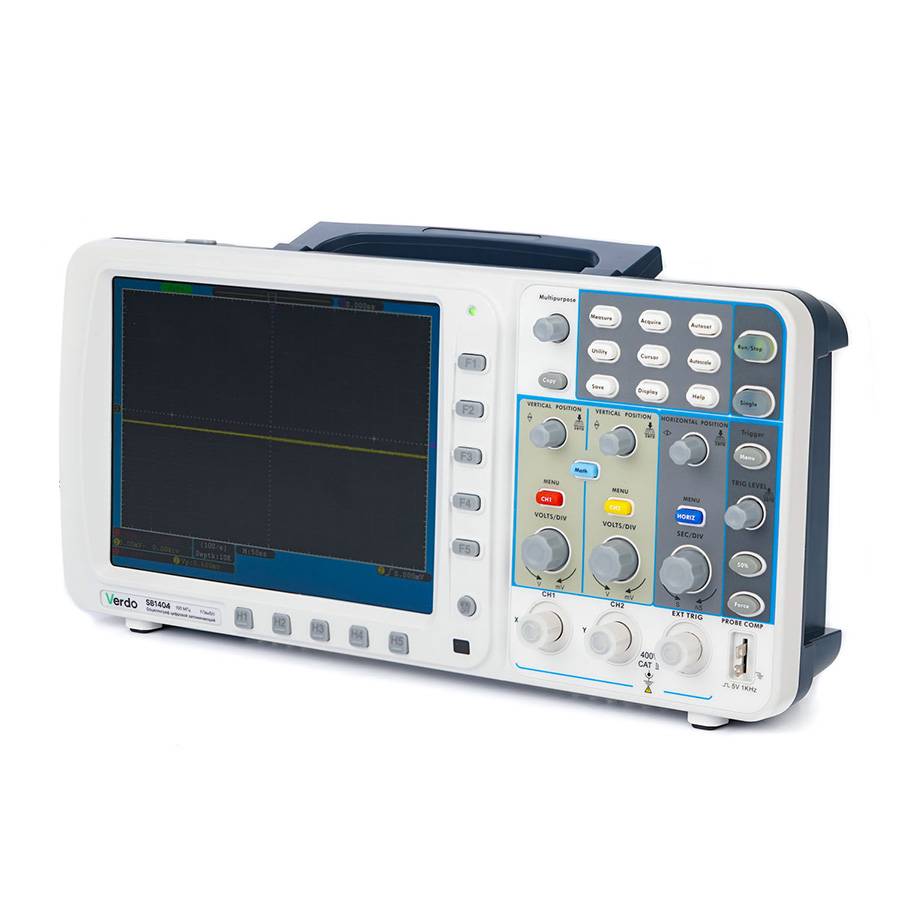

Осциллограф цифровой запоминающий с выходом VGA VERDO SB1404

Цифровой запоминающий осциллограф VERDO SB1404 представляет собой высокотехнологичный прибор, предназначенный для точного анализа и визуализации электрических сигналов в широком диапазоне частот. Он имеет сертификацию в Государственном реестре средств измерений под номером 89598-23, что подтверждает его соответствие установленным метрологическим требованиям и допуск к использованию в профессиональной и промышленной сфере. Устройство обладает двумя аналоговыми каналами, обеспечивающими одновременный захват и анализ сигналов с полосой пропускания до 200 МГц, что делает его подходящим как для учебных лабораторий, так и для сложных инженерных задач.

Частота дискретизации прибора составляет 2 Гигавыборки в секунду, что позволяет точно воспроизводить даже самые быстропротекающие процессы, а глубокая память объемом 10 миллионов отсчетов обеспечивает длительное наблюдение за сигналами без потери детализации. Вертикальная чувствительность регулируется в диапазоне от 2 мВ/дел до 10 В/дел, позволяя работать как с малыми, так и с относительно большими напряжениями. Горизонтальная развертка охватывает диапазон от 1 наносекунды на деление до 100 секунд на деление, что дает возможность исследовать как сверхбыстрые импульсы, так и медленно изменяющиеся процессы.

Прибор отличается высокой точностью временной развертки — ±100 ppm, что гарантирует стабильность и надежность измерений. Вертикальное разрешение 8-битного АЦП обеспечивает достаточную детализацию формы сигнала для большинства практических применений. Осциллограф поддерживает математические функции сложения, вычитания, умножения, деления сигналов и быстрого преобразования Фурье (FFT), что расширяет возможности спектрального анализа. Также встроенный 6-разрядный частотомер позволяет точно определять частоту сигнала в диапазоне от 2 Гц до предела полосы пропускания.

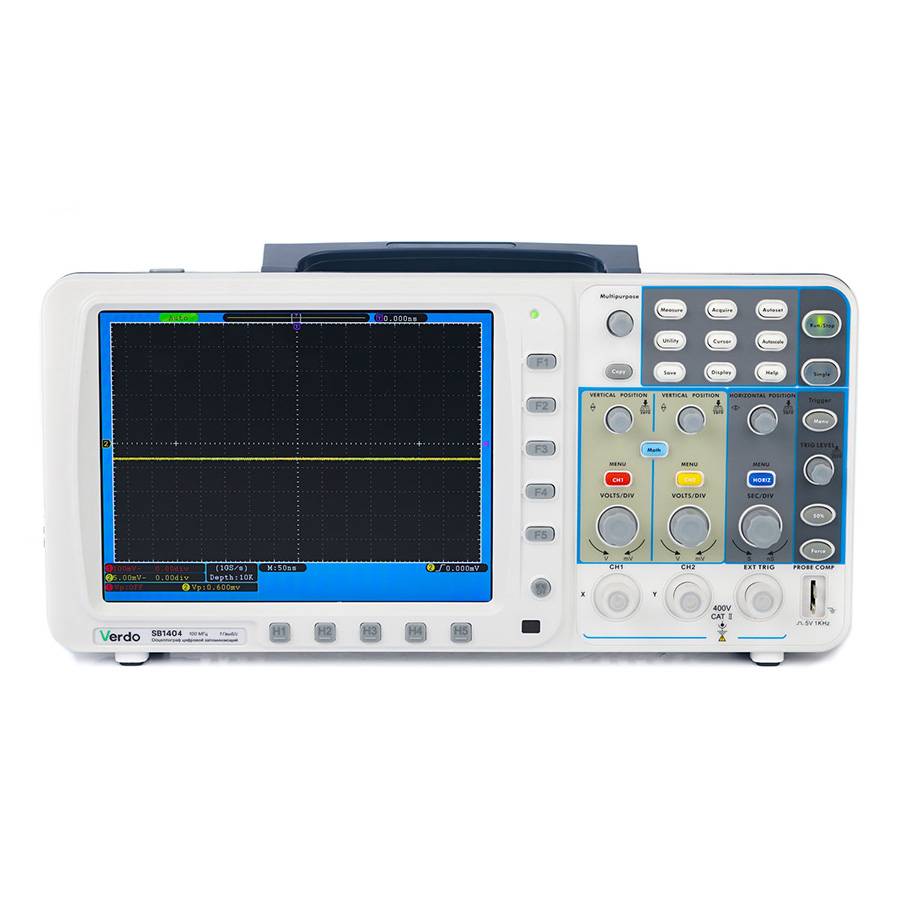

VERDO SB1404 оснащен современными интерфейсами: VGA для отображения работы осциллографа на внешнем мониторе или экране, USB-хост и USB-устройство для подключения внешних накопителей и ПК, LAN для сетевого взаимодействия, RS-232 для последовательного обмена данными, а также функцией Pass/Fail для автоматического тестирования. Цветной 8-дюймовый ЖК-дисплей с разрешением 800 × 600 точек и поддержкой 65536 цветов обеспечивает четкое и информативное отображение сигналов. Длина записи может варьироваться от 1 тысячи до 10 миллионов точек, что позволяет гибко настраивать баланс между длительностью наблюдения и детализацией.
