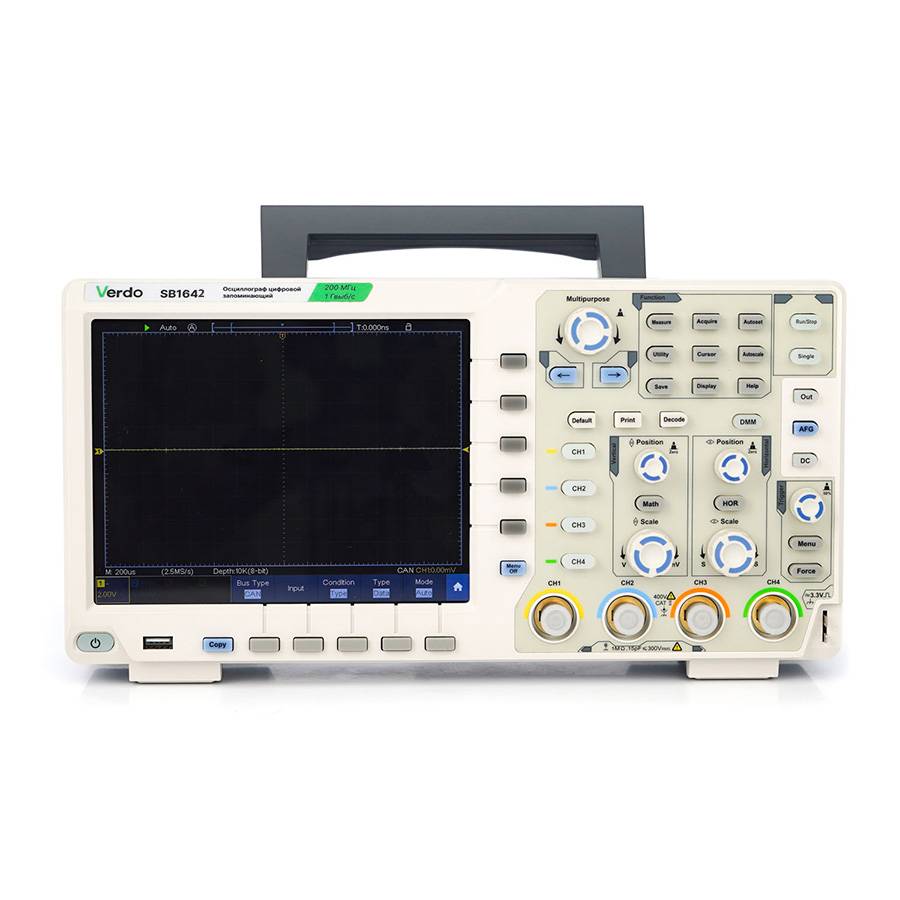

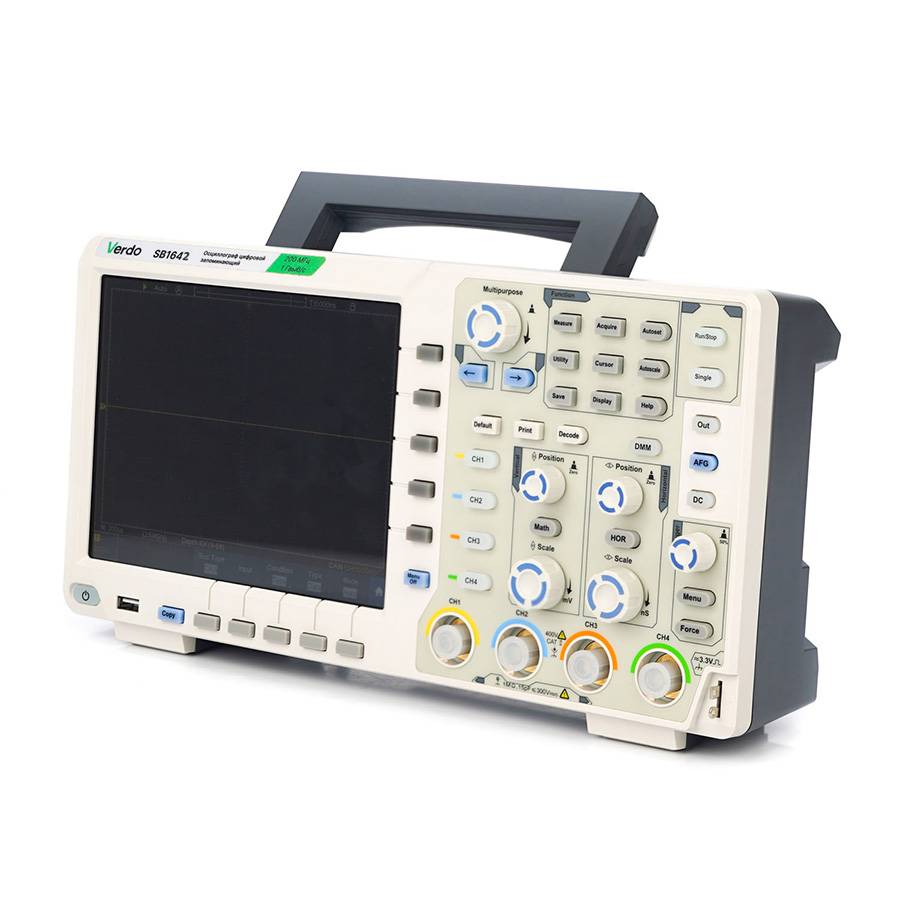

Осциллограф цифровой VERDO SB1642

Цифровой осциллограф VERDO SB1642 представляет собой современный и многофункциональный измерительный прибор, предназначенный для точного анализа электрических сигналов в широком диапазоне частот. Устройство обладает четырьмя аналоговыми каналами и полосой пропускания до 60 МГц, что делает его универсальным решением как для образовательных задач, так и для профессионального применения в лабораториях, сервисных центрах и на производстве. Частота дискретизации прибора составляет 1 Гвыб./с, а максимальная частота захвата сигнала — 45 000 осциллограмм в секунду, что обеспечивает высокую детализацию и оперативное отображение даже сложных и быстро меняющихся сигналов. Осциллограф оснащён 8-дюймовым цветным сенсорным ЖК-дисплеем с разрешением 800×600 пикселей и поддержкой 65 536 цветов, что позволяет удобно работать с графиками и менять параметры непосредственно с экрана.

Вертикальная чувствительность устройства регулируется в пределах от 1 мВ/дел до 10 В/дел, а горизонтальная развёртка охватывает диапазон от 2 нс/дел до 1000 с/дел, что даёт возможность анализировать как сверхбыстрые импульсы, так и медленно изменяющиеся процессы. Точность временной базы составляет ±2,5 ppm, а вертикальное разрешение АЦП — 8\12\14 бит, что гарантирует высокую стабильность и достоверность измерений. Поддерживаемые режимы входа (DC, AC, Земля) позволяют гибко настраивать подключение к исследуемым цепям. Прибор также предлагает богатый набор математических функций: сложение, вычитание, умножение, деление, преобразование Фурье (FFT), интегрирование, дифференцирование, извлечение корня, пользовательские формулы и цифровые фильтры (низких, высоких, полосовых и режекторных частот).

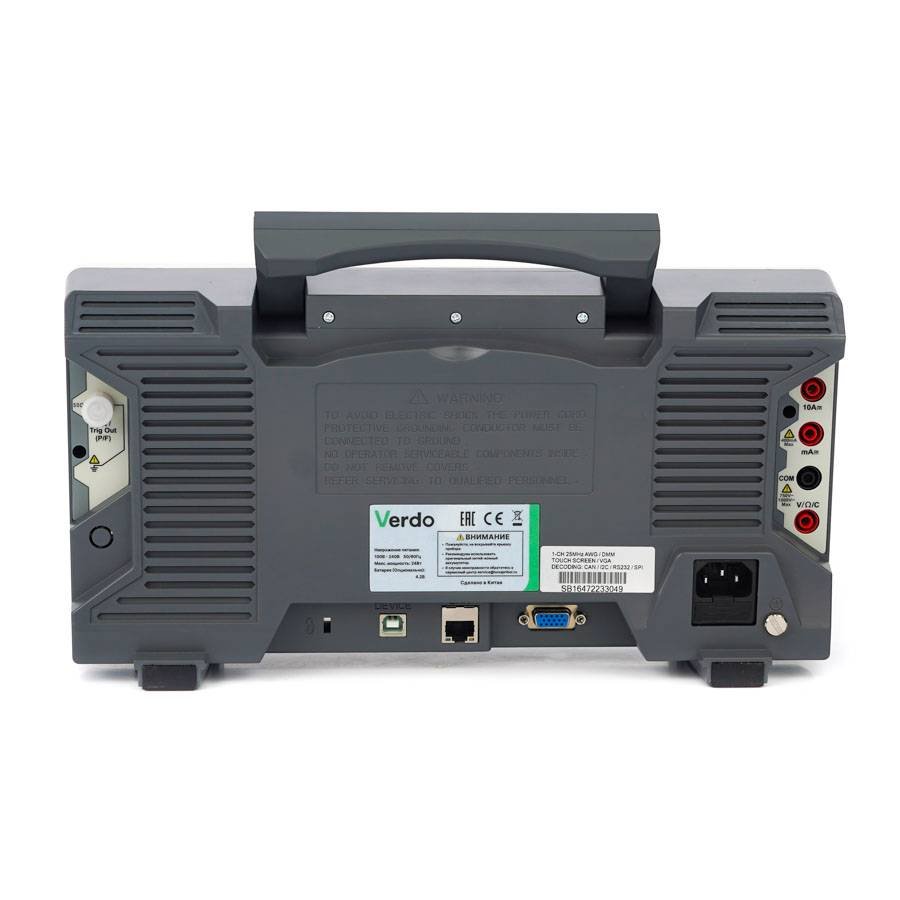

Для анализа последовательных интерфейсов предусмотрено декодирование шин I2C, SPI, CAN и RS232. Также реализован 6-разрядный частотомер с диапазоном от 2 Гц до максимальной полосы пропускания. Версия прибора имеет государственную сертификацию (номер в реестре СИ 89394-23), что подтверждает его соответствие метрологическим нормам. Объём памяти для хранения данных составляет 40 миллионов отсчетов, а коммуникационные порты включают USB-хост и устройство, LAN, VGA (опционально), а также триггерный выход Trig Out. Такая комплектация обеспечивает широкие возможности по подключению внешних устройств, передаче данных и автоматизации измерений.
