Артикул:
m-118246
Характеристики
Внесен в ГосРеестр
—
Нет
Тип
—
Цифровой
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
70 МГц
Все характеристики
29 145 руб.
/шт
Цена указана без НДС
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

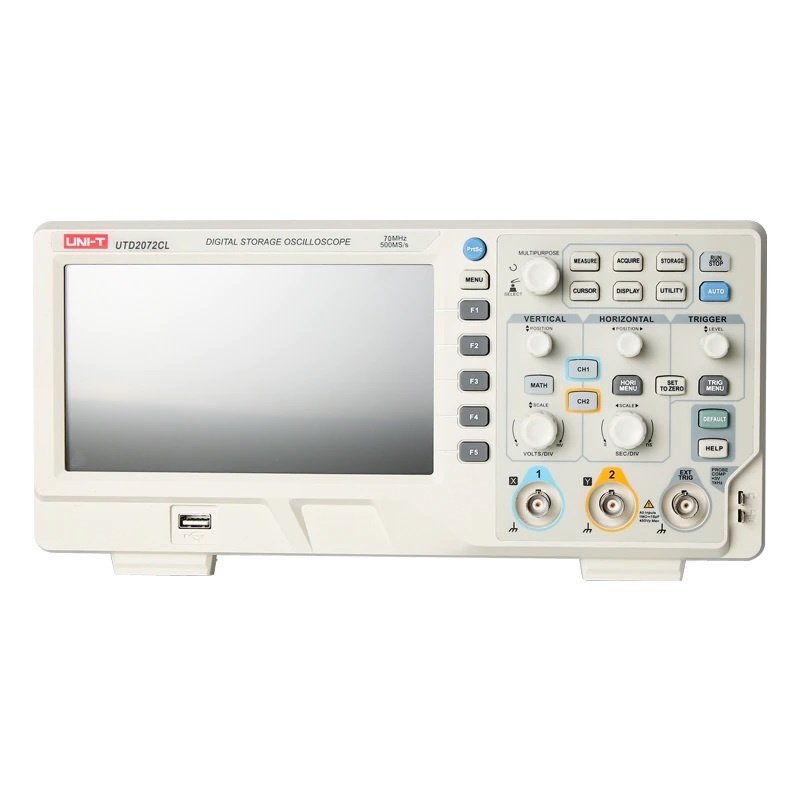

Цифровой 2-х канальный осциллограф UTD2072CL в настольном исполнении, осуществляет скоростное, до 500 млн выборок в секунду преобразование аналоговых сигналов в цифровые с последующим выводом информации на дисплей в виде графиков.
UTD2072CL позволяет наблюдать за быстротекущими электрическими процессами в полосе частот до 70 МГц. Это облегченный осциллограф с простым управлением и понятным интерфейсом.
- Данные отображаются на LCD - дисплее с высоким разрешением 800×480.
- Поддерживает связь с компьютером через USB-порт,
- Производит запись и воспроизведение форм сигналов и настроек,
- Выполняет математическую обработку сигналов (преобразование Фурье — анализ спектра, арифметические операции),
- Имеет различные виды синхронизации (внешнюю, по сети питания, по видеосигналу, по фронту сигнала, поочередную 2-х каналов),
- Экранное меню на английском языке.
Документы
Цифровые осциллографы
2,1 мб
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
0,5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7" |
|
Интерфейсы
|
USB |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
12 |
Отзывы
Оставить отзыв
Загрузка отзывов...
- Цифровой осциллограф UNI-T UTD2072CL
- Щупы для осциллографа 2 шт
- Кабель питания
- USB кабель
- Инструкция по эксплуатации
| Число каналов | 2 |
| Полоса пропускания | 70 МГц |
| Время нарастания | ≤5 нс |
| Скорость захвата осциллограмм | 5,000 осц./с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 24 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 х, 10 х, 100 х, 1000 х |
| Максимальное входное напряжение | ± 400 В |
| Время задержки между каналами | 150 нс |
| Цена деления | 1 мВ/дел~20 В/дел (с шагом 1-2-5) |
| Принудительное ограничение полосы пропускания (типичное) | 20 МГц |
| Нижняя граничная частота | ≤5 Гц (при уровне сигнала AC 3дБ) |
| Точность по постоянному напряжению DC |
1 мВ ~ 2 мВ/дел: ≤ ± 4% 5 мВ ~ 20 В/дел: ≤ ± 3% |
| Синхронизация | |
| Минимальный уровень синхронизации | 1 дел. |
| Диапазон уровня синхронизации |
Внутренней: от центра экрана ± 10 дел. Внешней: ± 3 В |
| Предпусковая способность | Нормальный режим/режим сканирования, предварительный запуск/задержка запуска, глубина предварительного запуска регулируется. |
| Диапазон задержки | 80 нс~1,5 с |
| Режимы синхронизации | Автоматический, стандартный, однократный |
| Скорость выборки | 500 МВ/с, в реальном масштабе времени |
| Синхронизация по фронту | Нарастающий, ниспадающий, оба |
| Синхронизация по ширине импульса | >, <, <>, положительный, отрицательный, диапазон 20 нс~10 с |
| Измерения | |
| Измеряемые параметры |
Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vmid, Average, Vrms, Overshoot, Preshoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, +Duty, -Duty, Delay, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF |
| Одновременные измерения | до 5 параметров |
| Режимы измерений | автоматический, курсорный |
| Математические функции | |
| Функции | +, -, ×, ÷, БПФ |
| Типы окон | Прямоугольное, Хеннинга, Хемминга, Блэкмана |
| Память | |
| Настройки, формы сигналов, файлы данных | Внутренняя память: 20 групп, внешняя 200 групп |
| Дисплей | |
| Тип | LCD, диагональ 178 мм (7-дюймов) |
| Разрешение | 800 пикселей по горизонтали×480 по вертикали |
| Цветность | Цветной |
| Яркость | Регулируемая |
| Язык | Английский |
| Интерфейсы | |
| Стандартная конфигурация | USB Device USB Host, PASS/FALL, EXT Trig; опционально: LAN |
| Скорость выборки | 500 МВ/с, в реальном масштабе времени, 25 ГВ/с эквивалент |
| Общие характеристики | |
| Вес | 3,5 кг |
| Габариты | 336 мм х 164 мм х 108 мм |
| Рабочая температура | 0℃~+40℃ |
| Температура хранения | -20℃~+60℃ |
| Охлаждение | Встроенный вентилятор |
