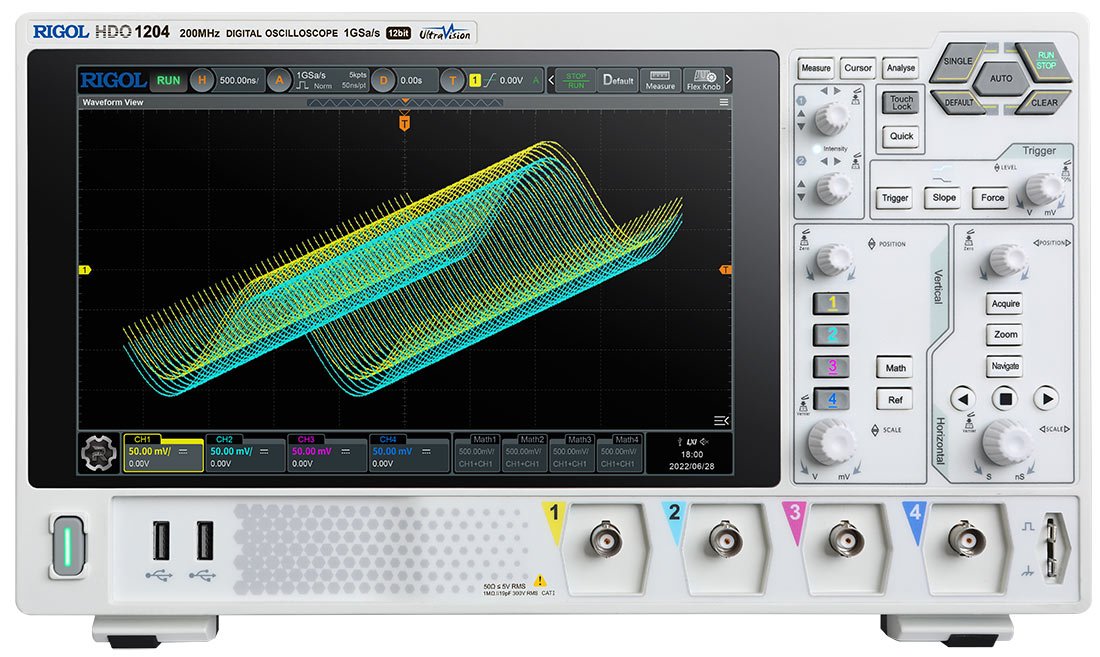

Осциллограф цифровой Rigol DHO1204U

Цифровой осциллограф Rigol DHO1204U — это современное измерительное устройство из серии DHO1000, разработанное для высокоточных исследований электрических сигналов. Аппарат оснащён четырьмя независимыми каналами, что обеспечивает гибкость при одновременном анализе нескольких сигналов в сложных схемах. Максимальная полоса пропускания составляет 200 МГц, что делает прибор подходящим для работы с широким спектром аналоговых и цифровых сигналов, включая высокочастотные компоненты. При этом частота дискретизации достигает впечатляющих 2 ГГц, что гарантирует высокую точность воспроизведения формы сигнала даже при быстрых переходных процессах.

Одной из ключевых особенностей осциллографа является его 12-битный аналого-цифровой преобразователь, значительно превосходящий по разрешению классические 8-битные АЦП. Это позволяет добиваться более чёткого и детального отображения сигналов с малой амплитудой, особенно в условиях шумов. Диапазон чувствительности канала варьируется от 500 микровольт на деление до 10 вольт на деление, что обеспечивает универсальность измерений — от слабых аналоговых сигналов до мощных импульсов. Коэффициент развертки охватывает широкий временной диапазон: от 2 наносекунд до 1000 секунд на деление, позволяя исследовать как быстрые импульсы, так и длительные процессы.

Глубина памяти устройства составляет до 25 Мточек в стандартной конфигурации и может быть расширена до 50 Мточек опционально, что особенно ценно при записи длительных последовательностей с высокой частотой дискретизации. Благодаря технологии UltraAcquire скорость обновления достигает 500 000 осциллограмм в секунду, что повышает вероятность захвата редких и случайных событий. В обычном режиме осциллограф обновляет изображение со скоростью 30 000 осц/с, что также обеспечивает плавное и стабильное отображение.

Устройство оснащено 26-сантиметровым сенсорным дисплеем, обеспечивающим удобное управление и комфортную визуализацию данных. Поддержка протокольного декодирования по таким стандартам, как SPI, I2C, UART/RS232, CAN и LIN, делает осциллограф незаменимым в разработке и отладке встраиваемых систем и цифровой электроники. Богатый набор интерфейсов — HDMI, USB-host, USB-device, LAN и AUX — обеспечивает гибкость подключения к внешним устройствам и интеграцию в автоматизированные измерительные комплексы.
