Артикул:
m-116713
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
4
Полоса пропускания
—
100 МГц
Частота дискретизации
—
1 Гвыб/с
Все характеристики
77 534 руб.
/шт Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

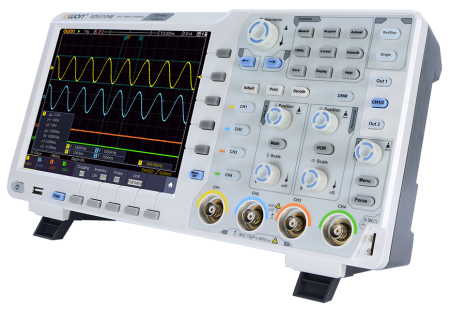

XDS3104 базовая модель (без встроенных аппаратных технических элементов: VGA-порта, встроенного генератора, модуля Wi-Fi) в линейке многофункциональных, бюджетных, 4-х канальных, цифровых осциллографов с полосой пропускания до 100 МГц и встроенным АЦП с разрядностью 8 бит.
Тем не менее, прибор XDS3104 относится к классу многофункциональных измерительных приборов, выполненному по схеме - "4 в 1", объединяющей в одном компактном корпусе функционал нескольких измерительных устройств:
- цифровой запоминающий осциллограф с полосой до 100 МГц;
- частотомер;
- цифровой мультиметр;
- анализатор сигналов цифровых протоколов: RS-232, I2C, SPI (опция), CAN (опция).
Осциллограф XDS3104 обладает большой глубиной памяти, ультра широким динамическим диапазоном, значительным по величине коэффициентом захвата сигнала и всевозможными функциями запуска.
Особенности:
- каналы: 4 аналоговых + порт EXT для внешнего запуска;
- полоса пропускания: 100 МГц;
- АЦП: 8 бит;
- частота дискретизации максимальная: 1 Гвыб/сек;
- скорость захвата: 70 000 осциллограмм в секунду;
- глубина памяти максимальная: 40 М точек;
- коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
- функция записи в реальном времени, функция воспроизведения, функция непрерывной записи, функция анализа;
- низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел - 10 В/дел;
- батарейное питание (опция);
- 256 уровней яркости отображения сигнала;
- восьмидюймовый ЖК цветной дисплей с разрешением 800x600;
- возможность автоматической настройки отображения осциллограммы сигнала (Auto);
- до 16 видов запуска, включая запуск по различным протоколам;
- автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений;
- функция осуществления различных математических операций с сигналами;
- порты в стандартной комплектации включают: USB Device, USB Host, LAN;
- поддержка USB-накопителей и PictBridge-совместимых принтеров;
- поддержка системы команд дистанционного управления SCPI и LabVIEW.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
1 Гвыб/с |
|
Диагональ дисплея, дюйм
|
8" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
24 |
| Максимальная частота | 100 МГц |
| Скорость регистрации | 70000 осциллограмм в секунду |
| Количество каналов | 4 |
| Частота дискретизации | 1 ГГц |
| Чувствительность |
1 мВ/дел ~ 10 В/дел |
| Коэффициент развертки |
1 нс/дел ~ 1000 с/дел |
| Максимальная глубина памяти | 40М |
| Дисплей | 20 см |
| Интерфейсы | USB-host, USB-device, LAN, PictBridge |
| Декодирование протоколов | RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция) |
| Дополнительные характеристики | Батарейный отсек |
