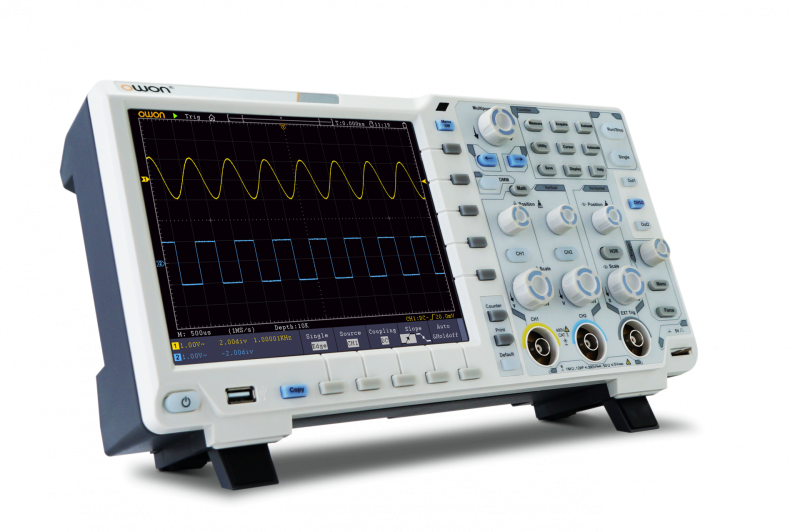

Осциллограф цифровой OWON XDS3102AVAG22-C-2-S-R

Аппаратное исполнение прибора OWON XDS3102AVAG22-C-2-S-R - это специальная модификация многофункционального цифрового осциллографа высокого разрешения на основе АЦП-12 bit.

Кроме аналого-цифрового преобразователя с большим разрешением (12 bit против стандартного 8-bit, обозначение - буква "A" после цифрового кода модели "3102", является сокращением от слова "Advantage"), аппаратная версия исполнения осциллографа OWON XDS3102AVAG22-C-2-S-R содержит следующие дополнительные аппаратные и программные блоки:

•  встроенный VGA-интерфейс (буква "V" в идентификаторе);
• встроенный 2-х канальный генератор сигналов до 25 МГц (обозначение "AG22" в идентификаторе);

• 4 предустановленные опции декодирования сигналов цифровых шин:
       - шина CAN (буква "C");
       - шина I2C (цифра "2" );
       - шина RS-232 (буква "S");
       - шина SPI (буква "R").

Особенности:

• каналы: 2 аналоговых + порт EXT для внешнего запуска;
• полоса пропускания: до 100 МГц:
• частота дискретизации максимальная: 1 Гвыб/сек;
• скорость захвата: 75 000 осциллограмм в секунду;
• глубина памяти максимальная: 40 М точек;
• функция записи в реальном времени, функция воспроизведения, функция непрерывной записи, функция анализа;
• низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел - 10 В/дел;
• батарейное питание (опция);
• 256 уровней яркости отображения сигнала;
• восьмидюймовый ЖК цветной дисплей c разрешением 800x600 пикселей;
• возможность автоматической настройки отображения осциллограммы сигнала (Auto);
• до 16 видов запуска, включая запуск по различным протоколам;
• автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений;
• функция осуществления различных математических операций с сигналами;
• порты в стандартной комплектации включают: USB Device, USB Host, LAN;
• поддержка USB-накопителей и PictBridge-совместимых принтеров;
• поддержка системы команд дистанционного управления SCPI и LabVIEW.
