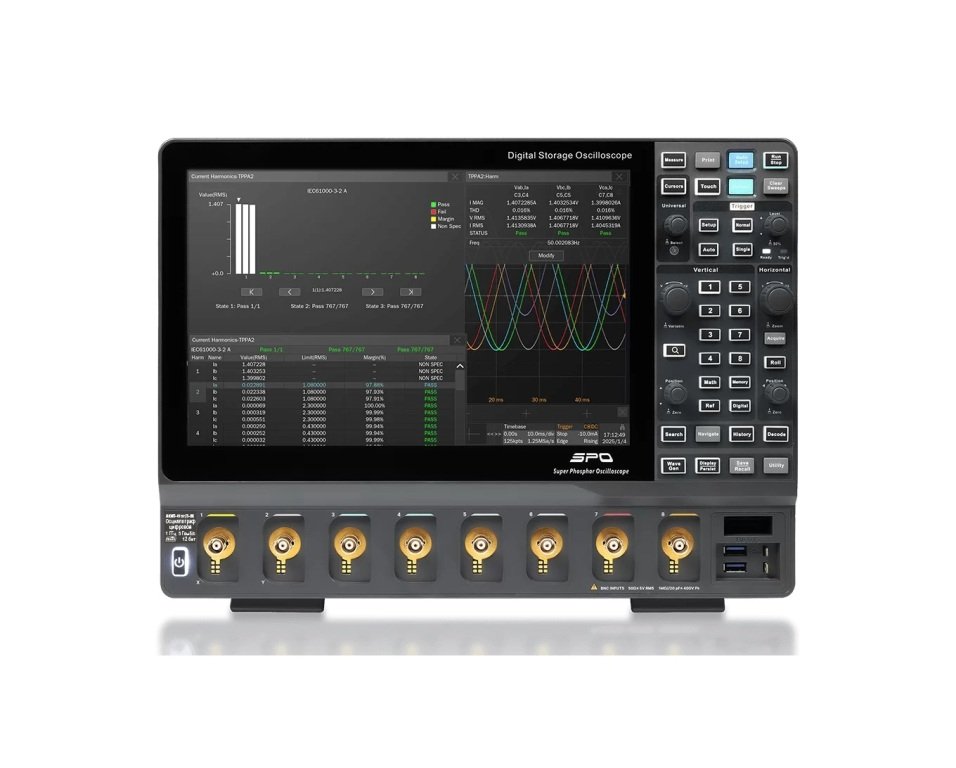

Осциллограф цифровой АКИП-4157/1-4К

Цифровой осциллограф АКИП-4157/1-4К представляет собой современное измерительное устройство, предназначенное для анализа высокочастотных сигналов с высокой точностью и удобством использования. Этот осциллограф обладает четырьмя каналами, что позволяет одновременно контролировать несколько сигналов, что особенно важно при сложных многоканальных исследованиях и отладке электронных систем. С пропускной способностью до 350 МГц прибор способен адекватно работать с широким спектром сигналов в радиочастотном диапазоне, что делает его универсальным инструментом для различных отраслей: от телекоммуникаций и промышленной автоматики до автомобильной электроники и образовательных учреждений.

Высокая максимальная частота дискретизации 5 ГГц обеспечивает детальное и точное оцифровывание входящего сигнала, позволяя выявлять мельчайшие временные изменения и характерные особенности волновых форм. Такой уровень дискретизации гарантирует, что даже быстрые переходы и узкополосные импульсные сигналы не будут упущены из внимания, обеспечивая максимальную информативность измерений. В сочетании с максимальным объемом памяти в 2,5 ГБ, это дает пользователям простор для хранения и анализа больших массивов данных, что особенно полезно при длительных тестах или необходимости многоразового анализа сложных сигналов.

Цифровой преобразователь (АЦП) с разрешением 12 бит обеспечивает достаточную точность для большинства задач измерения сигналов, позволяя четко отличать даже небольшие изменения амплитуды. Входное сопротивление осциллографа представлено двумя режимами: 50 Ом, что соответствует стандартам для высокочастотных измерений и предотвращает отражение сигнала, и 1 МОм, позволяющим максимально снизить влияние прибора на измеряемую цепь. Это способствует универсальности применения устройства и позволяет эффективно работать с различными типами источников сигналов.

Особое внимание заслуживают встроенные интеллектуальные функции осциллографа АКИП-4157/1-4К. Высокая скорость обновления экрана, достигающая 650 тысяч осциллограмм в секунду, обеспечивает плавное и реалистичное отображение быстротекущих процессов без потери ключевых деталей, что критично при отслеживании транзиентов и нестабильных сигналов. Возможности сегментированной памяти дают пользователю гибкость в выделении и анализе отдельных блоков данных, облегчая поиск и изучение важных событий. Режим HISTORY позволяет просматривать и анализировать историю захваченных сигналов, что значительно упрощает последующую работу с накопленной информацией.

В арсенале осциллографа присутствует широкий набор математических функций и цифровая фильтрация, что позволяет не только визуализировать, но и проводить сложную обработку сигналов прямо в приборе. Встроенный блок феноменального программного обеспечения объемом 8 МБ расширяет функциональные возможности, предлагая пользователю богатый инструментарий для анализа. Функция поиска «Поисковая машина / Search» существенно облегчает работу с большими объемами данных, позволяя быстро находить события по заданным параметрам и условиям.

Синхронизация и декодирование стандартных цифровых шин реализованы на высоком уровне и включают поддержку таких протоколов, как I2C, SPI, UART/RS232, CAN и LIN, а также многочисленных опциональных стандартов, таких как CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester и Arinc429. Эти возможности делают осциллограф дружественным инструментом для специалистов, работающих с разноплановыми цифровыми интерфейсами и системами передачи данных. Кроме того, опциональное подключение логического анализатора на 16 каналов расширяет сферы применения прибора, позволяя одновременно отслеживать и анализировать цифровые сигналы с высокой степенью детализации.

Для удобства и повышения гибкости используется сенсорный TFT-дисплей с диагональю 30,73 сантиметра и разрешением 1280 на 800 точек, что обеспечивает четкое и информативное отображение всех параметров и результатов измерений. Поддержка интерфейсов USB, LAN, HDMI и опционального GPIB позволяет легко интегрировать осциллограф в автоматизированные системы тестирования и делать удаленное управление и анализ данных максимально удобным.

Таким образом, цифровой осциллограф АКИП-4157/1-4К является высокотехнологичным и универсальным прибором, совмещающим передовые характеристики, расширенные функции анализа и удобство применения, что делает его незаменимым инструментом для инженеров, исследователей и техников, работающих с современными электронными системами.
