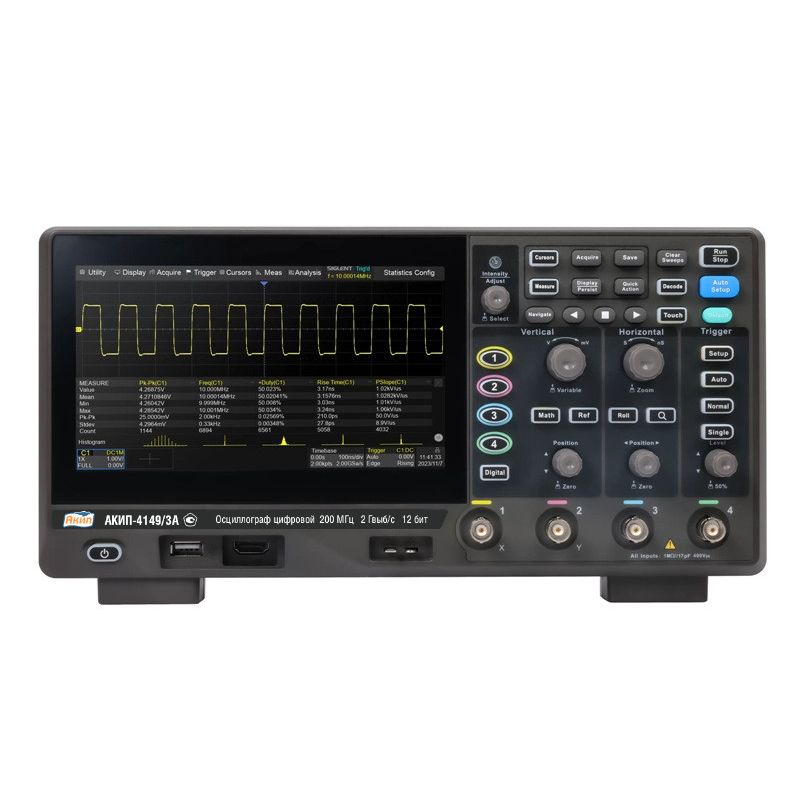

Осциллограф цифровой АКИП-4149/2

Цифровой осциллограф АКИП-4149/2 представляет собой высокотехнологичное устройство, разработанное для точных измерений и анализа электрических сигналов в разнообразных областях электроники, от научно-исследовательских лабораторий до промышленных предприятий. Зарегистрированный в Государственном реестре средств измерений под номером 96430-25, этот осциллограф сочетает в себе передовые технологии и широкие возможности, делая его незаменимым инструментом для инженеров, техников и исследователей. С двумя каналами аналогового ввода, он обеспечивает надежность и гибкость в работе с многофазными сигналами, позволяя одновременно наблюдать и сравнивать два отдельных потока данных.

Одной из ключевых характеристик АКИП-4149/2 является впечатляющая полоса пропускания в 100 МГц, что означает способность точно воспроизводить высокоскоростные сигналы вплоть до частот в сотни мегагерц. Максимальная частота дискретизации достигает 2 ГГц, обеспечивая сверхточное оцифровывание сигналов и минимизируя потери информации даже при работе с импульсами наносекундного диапазона. Объем памяти устройства составляет 50 МГц, что позволяет хранить значительные объемы данных для последующего детального анализа без риска перезаписи важных сегментов. Встроенный аналого-цифровой преобразователь (АЦП) с разрядностью 12 бит гарантирует высокую точность и разрешение, делая возможным различение мельчайших нюансов в амплитуде и форме сигналов. Сопротивление входа составляет 1 МОм, что идеально подходит для широкого спектра приложений, от измерений в цепях с высоким сопротивлением до интеграции с различными датчиками и усилителями.

Осциллограф АКИП-4149/2 выделяется благодаря своим особенностям высокого разрешения и 12-битной разрядности АЦП, что elevates его на уровень профессионального оборудования. Скорость обновления экрана достигает до 500 000 осциллограмм в секунду, обеспечивая плавное и непрерывное отображение сигналов в реальном времени, что особенно ценится при работе с быстроменяющимися или нестабильными источниками. Режим сегментированной памяти позволяет фиксировать и анализировать отдельные фрагменты сигнала, сохраняя их независимо от основного потока, это полезно для выявления аномалий в длинных последовательностях данных. Функция HISTORY предоставляет возможность просмотра истории измерений, что дает пользователь возможность вернуться к предыдущим этапам и сравнить изменения с течением времени, улучшая понимание динамики процесса.

Для интерполяции данных предлагаются как Sin X/x, так и линейная методы, что обеспечивает точное восстановление формы сигнала между точками дискретизации, особенно эффективно при работе с гармоническими или сложными волновыми формами. Автоматические измерения включают более 50 параметров, таких как амплитуда, период, частота, импеданс и многие другие, вычисляемые автоматически для удобства аналитика. Курсорные измерения добавляют возможность ручного размещения курсоров для точного определения значений в интересующих точках. Математические функции расширяют возможности анализа, позволяя проводить операции вроде сложения, вычитания, умножения сигналов или их преобразований, с поддержкой быстровыполняемых функций (БФП) объемом 2 МБ для ускорения расчетов.

Режим "Поисковая машина" или Search позволяет искать специфические события по заданным пользователем условиям, таким как превышение амплитуды, длительность, переход через ноль или комбинации параметров, делая диагностику сложных систем более эффективной и автоматизированной. Синхронизация и декодирование сигналов поддерживают протоколы I2C, SPI, UART/RS232, CAN и LIN, что упрощает работу с цифровыми интерфейсами в автомобильной электронике, коммуникациях и встроенных системах. Опционально осциллограф может быть оснащен логическим анализатором на 16 каналов, обеспечивая мониторинг и анализ параллельных цифровых сигналов для глубокого понимания поведения микропроцессорных систем. Еще одна опция - функциональный генератор, работающий до 25 МГц, позволяющий генерировать стандартные формы сигналов прямо из устройства, что удобно для тестирования без дополнительных инструментов. Наконец, опция измерения мощности и показателей качества электроэнергии (ПКЭ) расширяет применение осциллографа в энергетике, где важны параметры гармоник, коэффициент мощности и другие метрики, связанные с качеством питания.

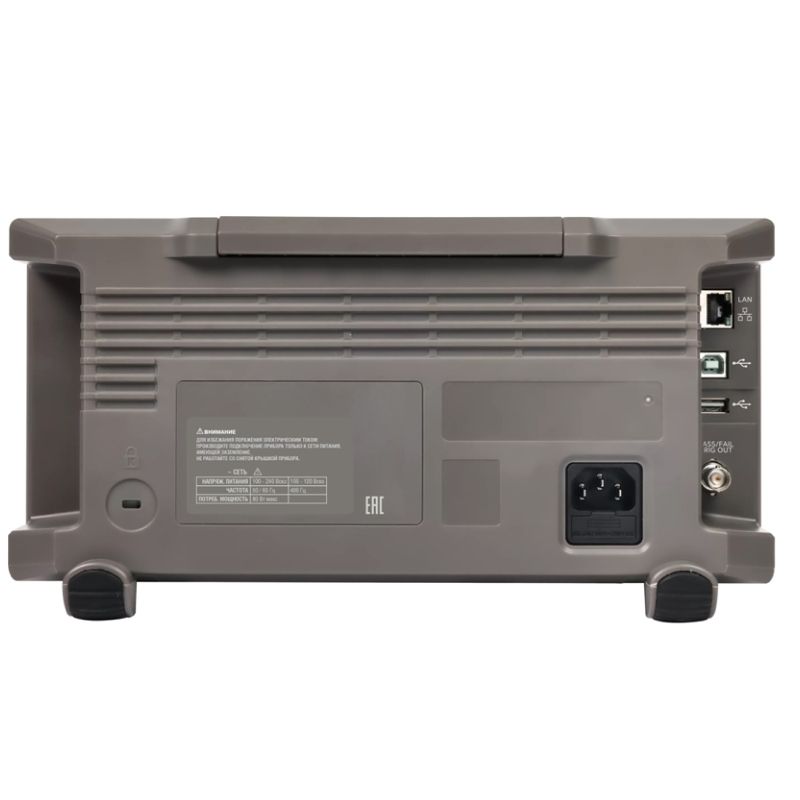

Для подключения к внешним устройствам предусмотрены интерфейсы USB и LAN, поддерживающие высокоскоростную передачу данных, удаленное управление и интеграцию в сетевые системы. Дисплей модели представляет собой емкостный сенсорный TFT-экран с диагональю 17,8 см и разрешением 1024x600 пикселей, что обеспечивает четкое, яркое изображение с возможностью прямого взаимодействия пальцем или стилусом. Эта комбинация делает АКИП-4149/2 универсальным инструментом, подходящим для образовательных целей, разработок прототипов, контроля производства и научных экспериментов. В целом, цифровой осциллограф АКИП-4149/2 сочетает высокую производительность, богатый функционал и эргономичный дизайн, делая его фаворитом среди профессионалов, стремящихся к точности и эффективности в своей работе.
