Артикул:
m-118255
Характеристики
Внесен в ГосРеестр
—
Нет
Тип
—
Цифровой
Тип прибора
—
Портативный
Количество каналов
—
2
Полоса пропускания
—
60 МГц
Все характеристики
57 279 руб.
/шт
Цена указана без НДС
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

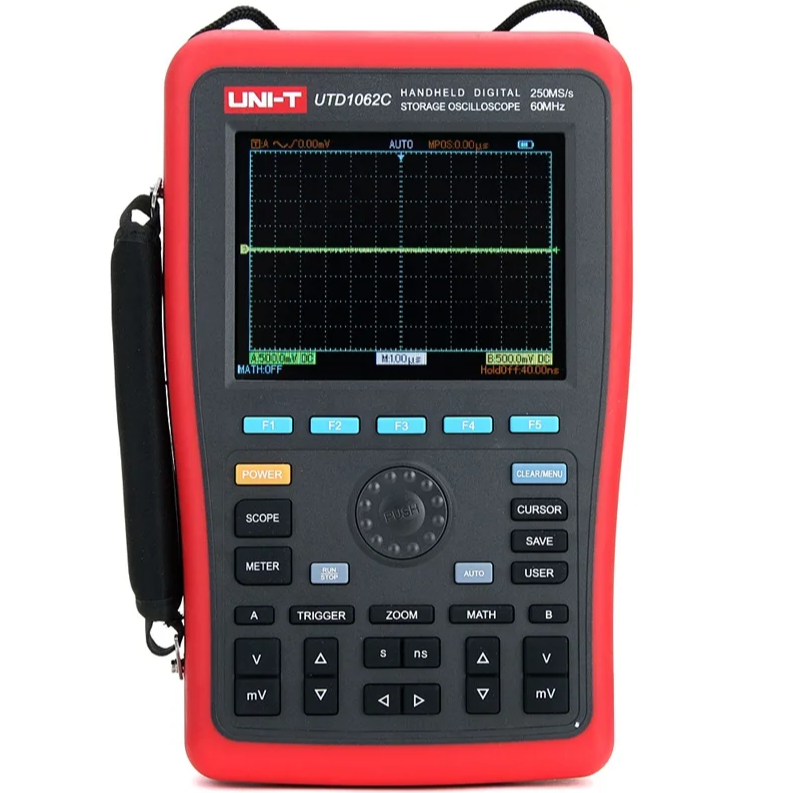

UNI-T UTD1062C - это портативный 2-х канальный цифровой запоминающий осциллограф-мультиметр (скопметр) с полосой пропускания до 60 МГц.
Осциллограф:
Осциллограф:
- 2 канала, полоса пропускания 60МГц
- Частота дискретизации реального времени до 250МГц
- Эквивалентная частота дискретизации: до 25 ГГц для всех моделей
- Длина памяти: 2 x 512k
- Автоматические (до 27-и параметров одновременно) и курсорные измерения
- Измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов
- Компактное исполнение: отдельные клавиши для каждого канала, развертка, системы синхронизации, мультиметра
- Автономное батарейное питание (до 4 часов), цветной ЖК-дисплей
- Интерфейсы: USB 2.0
- Поддержка подключения USB-накопителей
Документы
UTD-1000
1,6 мб
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровой |
|
Тип прибора
|
Портативный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
60 МГц |
|
Частота дискретизации
|
0,25 Гвыб/c |
|
Диагональ дисплея, дюйм
|
5,7" |
|
Интерфейсы
|
USB |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
320 x 240 |
|
Гарантия, (мес)
|
12 |
|
Дополнительные функции
|
Мультиметр |
Отзывы
Оставить отзыв
Загрузка отзывов...

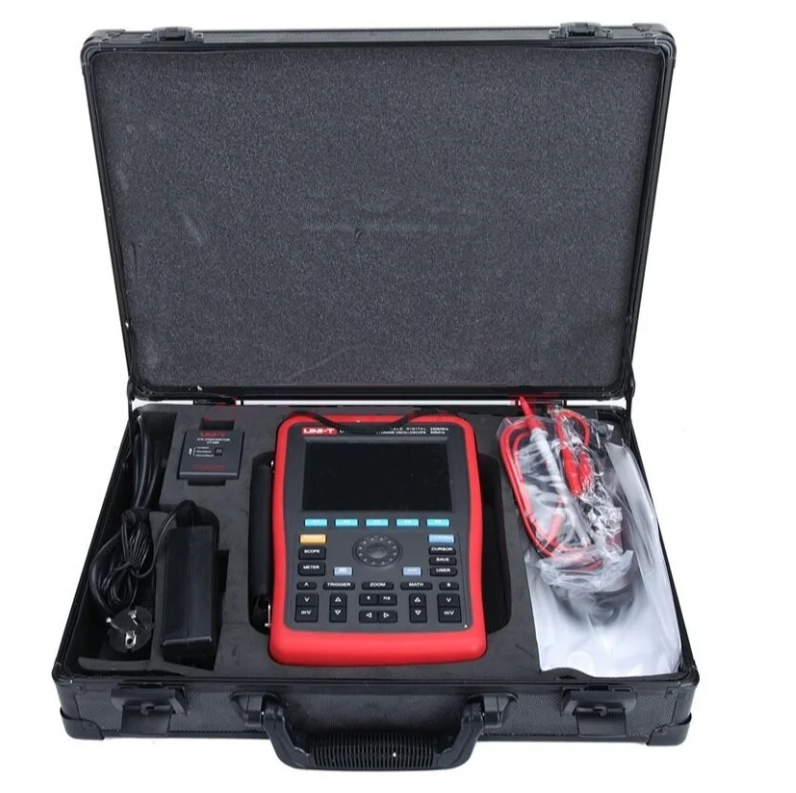

- Осциллограф UNI-T UTD1062C
- Щупы для осциллографа 2 шт
- Измерительные провода
- Блок питания
- Кабель питания
- Преобразователь тока в напряжение 2 шт
| Характеристики портативного осциллографа | |
| Полоса пропускания | 60 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 250 МВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 21 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 Vrms |
| Горизонтальная система | |
| Интерполяция формы волны | линейная |
| Глубина хранения | 7,5 Кб |
| Коэффициент развёртки | 5 нс / дел - 50 с / дел |
| Точность измерения времени интервала (полная полоса пропускания) |
одиночный: ± (1 интервал времени выборки + 50 ppm х чтение + 0,6 нс) > 16 средних значений: ± (1 интервал времени выборки + 50 ppm х чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 50 В / дел на входе BNC |
| Время нарастания | ≤ 5.8 нс |
| Диапазон вертикального смещения | ± 10 дел |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 10 мВ / дел до 50 В / дел ± 4% при вертикальной развертке от 5 мВ / дел |
| Точность измерения постоянного тока (режим средней выборки) |
Когда вертикальный сдвиг равен нулю и N ≥ 16: ± (4% x чтение + 0,1 дел + 1 мВ) и 5 мВ / дел ± (3% x чтение + 0,1 дел + 1 мВ) и 10 мВ / дел ~ 50 В / дел Когда вертикальный сдвиг не равен нулю и N ≥16: ± (3% x (чтение + чтение вертикального сдвига) + (1% x чтение вертикального сдвига)) + 0,2 деления) Установите от 5 мВ / дел до 200 мВ / дел плюс 2 мВ Установочное значение > 200 мВ / дел - 50 В / дел, плюс 50 мВ |
| Точность измерения разности напряжения | При идентичных настройках и условиях окружающей среды берется разность напряжений (ΔV) между двумя точками осциллограммы после усреднения ≥ 16 полученных осциллограмм: ± (3% x чтение + 0,05 деления) |
| Система синхронизации | |
| Режимы триггера | фронт, длительность импульса, видео, альтернативный |
| Диапазон уровня запуска триггера | CH1, CH2: ± 5 деления от центра экрана |
| Точность уровня триггера, применяемая к сигналам ≥ 20 нс времени нарастания или спада | CH1, CH2: 0,3 дел * В / дел в пределах ± 4 деления от центра экрана |
| Возможность предварительного запуска | нормальный режим / режим сканирования, предпусковой / отложенный запуск. Глубина предварительного запуска регулируется |
| Диапазон удержания триггера | 40 нс - 1,5 нс |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Условие запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1, CH2 |
| Диапазон задержки запуска | 40 нс - 6,4 с |
| Запуск по видео сигналу | |
| Чувствительность | 2 дел от пика к пику |
| Система | NTSC / 525, PAL / 625 |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔV разность времени между курсорами ΔT |
| Автоматическое измерение | отображение курсора разрешено во время автоматического измерения. Всего 27 измерений: от пика до пика, амплитуды, максимума, минимума, верха, низа, среднего значения, среднего, среднеквадратичного значения, перерегулирования, предварительной съемки, частоты, цикла, времени нарастания, времени спада, положительного импульса, отрицательного импульса, положительного режима работы, отрицательного коэффициента заполнения, задержка нарастания |
| Мультиметр | |
| Максимальное разрешение | 6000 отсчетов |
| Режимы тестирования | напряжение, ток, сопротивление, емкость |
| Автоматический диапазон | есть |
| Напряжение постоянного тока | 1000 В, с точностью ± (1% + 5) |
| Напряжение переменного тока (45 Гц - 400 Гц) | 700 В, с точностью ± (1,2% + 5) при частоте < 200 Гц, ± (1,5% + 5) с частотой ≥ 200 Гц |
| Постоянный ток |
6 мА, 60 мА, 600 мА, с точностью ± (1.2% + 5) 6 А с точностью ± (1,5% + 5) |
| Переменный ток (45 Гц - 400 Гц) |
6 мА, 60 мА, 600 мА, с точностью ± (2% + 5) 6 А с точностью ± (2,5% + 5) |
| Сопротивление |
6 кОм, 60 кОм, 600 кОм, с точностью ± (1.2% + 5) 600 Ом, 6 МОм, 60 МОм, с точностью ± (1,5% + 5) |
| Емкость |
6 нФ, 6 мФ, с точностью ± (5% + 10) 60 нФ, 600 нФ, 6 мкФ, 60 мкФ, 600 мкФ, с точностью ± (4% + 5) |
| Общие характеристики | |
| Дисплей | 5,7 дюймов, TFT ЖК - экран, 320 х 240 |
| Питание | 100-240 В AC RMS, 45-440 Гц, CAT II |
| Потребляемая мощность | < 20 Вт |
| Батарея | литий ионная 7.4 В, емкость 4400 мАч, 3 часа работы без подзарядки |
| Метод охлаждения | принудительное охлаждение вентилятора |
| Интерфейс | USB |
| Максимальное разрешение | 5999 |
| Диодные измерения | есть |
| Режимы измерения | автоматический / ручной (для измерения тока доступен только ручной режим) |
| Рабочая температура | от 0°С до 40°С |
| Влажность |
< +35°С: 90% RH +35°С - +40°С: ≤ 60% RH |
| Габариты | 268 х 168 х 60 мм |
| Вес нетто | 1800 г |
