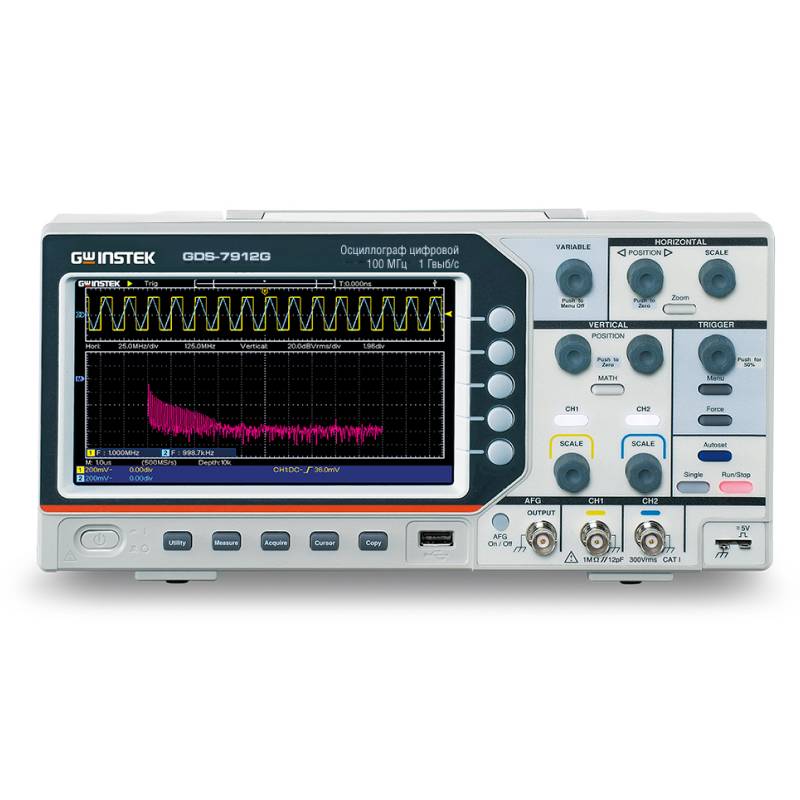

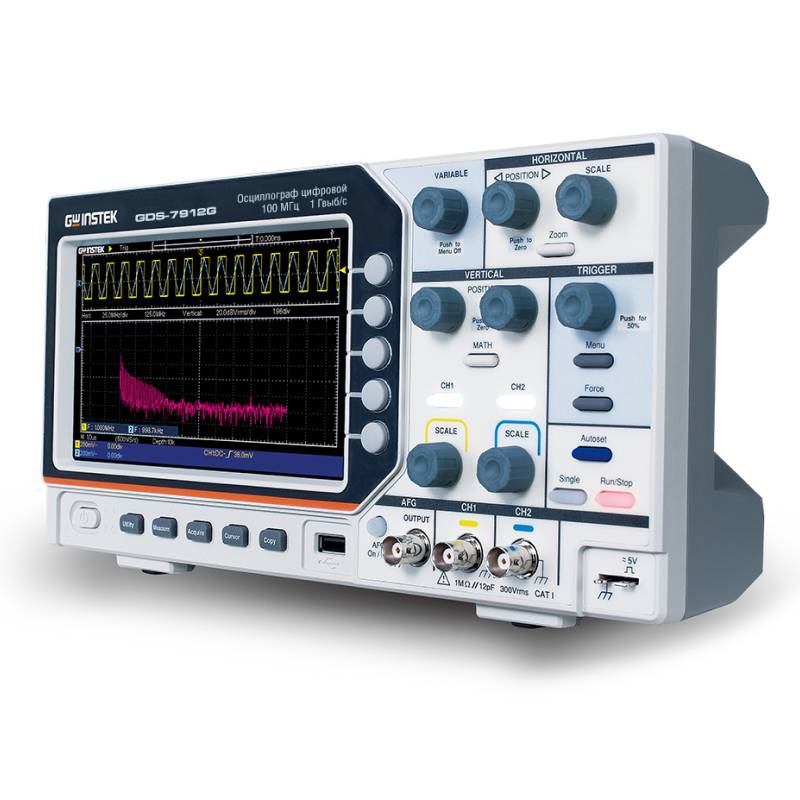

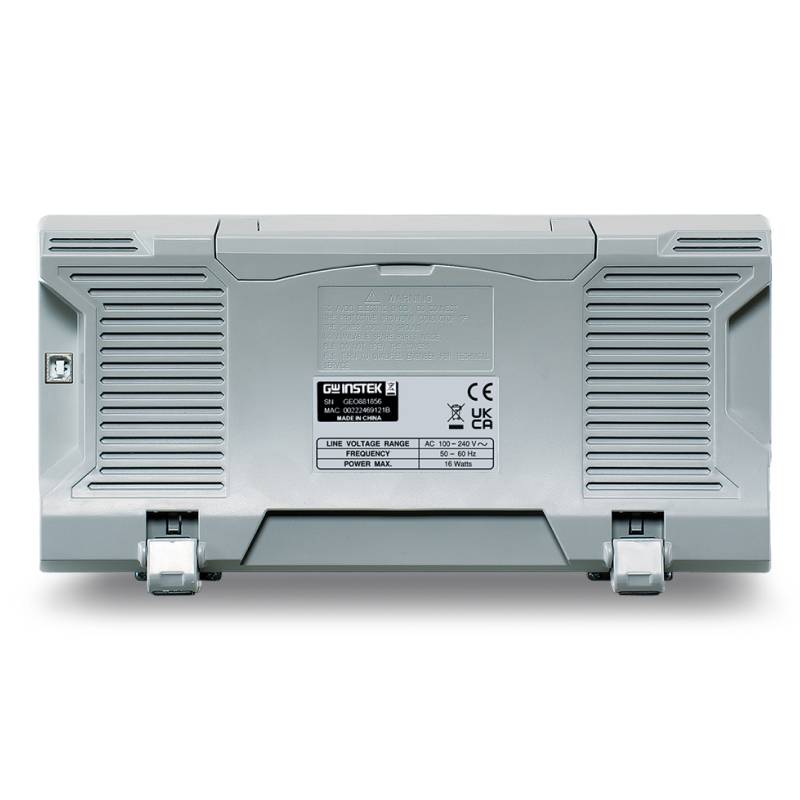

Осциллограф GW Instek GDS-7912G

Осциллограф GDS-7912G представляет собой высокопроизводительный цифровой прибор, предназначенный для точного анализа электрических сигналов в широком диапазоне частот и применений. Устройство выполнено в современном исполнении и сочетает в себе передовые технические характеристики с широким функционалом, что делает его незаменимым инструментом как для инженеров-разработчиков, так и для специалистов по ремонту и диагностике электронного оборудования. Осциллограф оснащен двумя независимыми каналами, что позволяет одновременно отслеживать и сравнивать два сигнала, обеспечивая удобство при анализе взаимодействия различных участков схемы. Полоса пропускания прибора составляет 100 МГц, что позволяет эффективно работать с высокочастотными сигналами, встречающимися в современных цифровых и аналоговых системах. Максимальная частота дискретизации достигает 1 ГГц на каждый канал, что гарантирует высокую детализацию сигнала и достоверность измерений даже при коротких импульсах и быстрых переходных процессах. При этом при длине записи 1000 точек осциллограф сохраняет максимальную частоту дискретизации, что особенно важно при анализе быстротекущих явлений. Встроенная память объемом до 20 МБ обеспечивает длительную регистрацию сигналов и возможность детального анализа сложных последовательностей.

Особое внимание в конструкции GDS-7912G уделено точности преобразования сигнала: 8-битный АЦП обеспечивает высокое разрешение по амплитуде, а входное сопротивление 1 МОм соответствует стандартным требованиям для подключения к большинству электронных схем без внесения значительной нагрузки. Одной из ключевых особенностей прибора является встроенный генератор сигналов произвольной формы (СПФ), работающий на частотах до 25 МГц. Генератор поддерживает 4 базовых формы сигнала и позволяет загружать до 16 пользовательских форм, что делает его универсальным источником тестовых сигналов. ЦАП генератора имеет разрешение 14 бит и частоту дискретизации 125 МГц, что обеспечивает высокую чистоту и точность выходного сигнала.

Осциллограф предлагает широкий набор измерительных функций: автоматическое измерение 30 параметров сигнала, включая амплитуду, частоту, длительность импульсов, скважность и другие, значительно упрощает анализ. Дополнительно доступны курсорные измерения и математические операции — сложение, вычитание, умножение и деление сигналов между каналами. Режимы сбора данных включают выборку, пиковый детектор (способный выявлять импульсы короче 2,5 нс), усреднение (от 4 до 128 циклов) и масштабирование ZOOM для детального рассмотрения участков сигнала. Прибор также поддерживает частотный анализ методом БПФ на участке из 2048 точек с отображением результатов в виде среднеквадратичного значения или в децибелах. Внутренняя память сохраняет до 16 осциллограмм и 8 профилей настроек, а встроенный 6-разрядный частотомер позволяет точно измерять частоту сигнала. Управление осуществляется через цветной TFT-дисплей с диагональю 18 см и разрешением 800x480, обеспечивающим четкое и удобное отображение информации. Для передачи данных предусмотрены два порта USB 2.0.
