Осциллограф АКИП-4146/1А с поверкой

Осциллограф АКИП-4146/1А представляет собой передовое цифровое измерительное устройство, предназначенное для комплексного анализа высокочастотных сигналов и цифровых протоколов передачи данных. Благодаря наличию четырех каналов и полосе пропускания до 6 ГГц он идеально подходит для задач высокоточной диагностики и тестирования в области радиотехники, связи, микроэлектроники и других отраслей, где критична точность и быстрота захвата сигналов.

Одним из ключевых преимуществ этого осциллографа является высокая максимальная частота дискретизации, достигающая 20 ГГц, что позволяет точно захватывать и визуализировать быстро изменяющиеся сигналы с минимальными искажениями. Разрядность аналого-цифрового преобразователя (АЦП) составляет 12 бит, что значительно увеличивает разрешающую способность устройства, обеспечивая более точное представление формы сигнала и малых амплитудных изменений по сравнению с традиционными 8- или 10-битными осциллографами. Конфигурация входного сопротивления также отличается гибкостью: пользователь может выбирать между 50 Ом, что предпочтительно для согласования с высокочастотным оборудованием, и 1 МОм, более подходящим для измерений низкочастотных сигналов с минимальным влиянием на исследуемую цепь.

Средний объем памяти устройства варьируется от 1 ГБ с возможностью расширения до 2 ГБ, что обеспечивает достаточно ресурсов для длительных замеров с большим количеством данных. Осциллограф оснащен высокоскоростным обновлением экрана — до 1 100 000 осцилограмм в секунду, что критично при быстром поиске и анализе нестабильных или редких событий в сигнале. Режим сегментированной памяти позволяет экономно использовать память, фокусируясь исключительно на интересующих временных интервалах, а режим HISTORY сохраняет историю захваченных сигналов, что упрощает последующий анализ и сравнение.

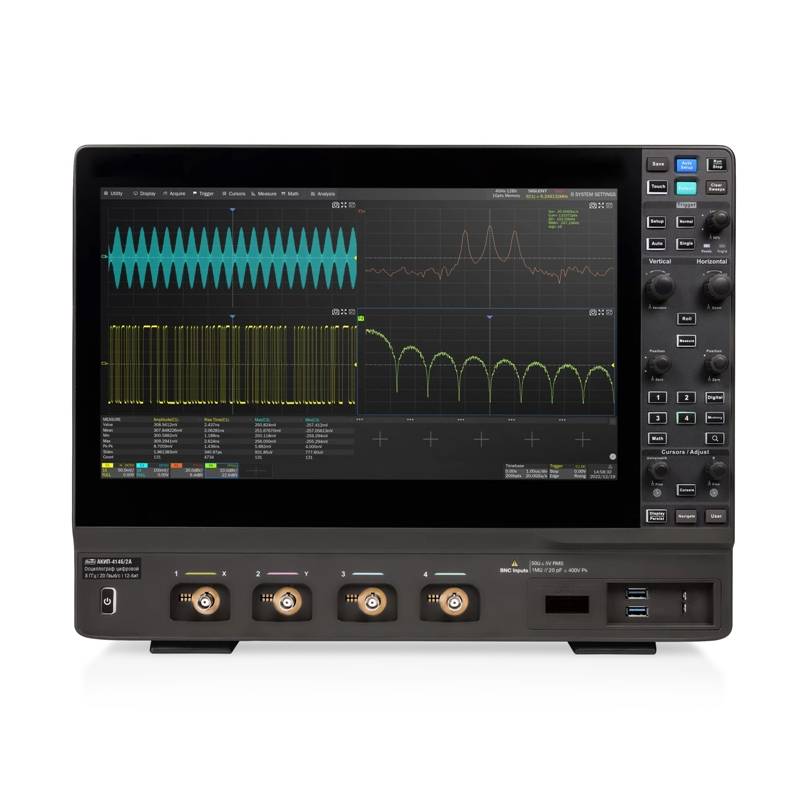

Для удобства и максимального комфорта пользователя дисплей осциллографа выполнен в формате TFT с емкостным сенсорным экраном диагональю 39,62 сантиметра и высоким разрешением 1920 на 1080 пикселей. Это способствует более четкому отображению сигналов, улучшенной навигации по меню и гибкому управлению настройками. Визуализация также поддерживается математическими функциями и возможностями цифровой фильтрации, включая применение быстрого преобразования Фурье (БПФ) с выделенной памятью объемом 32 МБ, что помогает выделять гармонические составные сигнала и выявлять спектральные особенности.

Важным функциональным преимуществом осциллографа АКИП-4146/1А является наличие широкого набора автоматических измерений — более 50 параметров, включая амплитуды, интервалы времени, частоту и фазу, а также наличие удобных курсорных инструментов. Это позволяет значительно ускорить процесс исследования, снятия показаний и анализа сигналов.

Встроенные возможности декодирования и синхронизации с цифровыми протоколами являются одним из значимых плюсов устройства. Стандартно поддерживаются широко используемые интерфейсы передачи данных — I2C, SPI, UART/RS232, CAN, LIN, что делает осциллограф незаменимым инструментом для инженеров, работающих с цифровой электроникой и промышленной автоматикой. Кроме того, доступна опциональная поддержка более сложных протоколов, таких как CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, USB 2.0, Arinc429, расширяющая сферу применения устройства в автомобильной, авиационной, космической и других специализированных отраслях.

Для пользователей, нуждающихся в анализе цифровых сигналов, доступна опция логического анализатора с 16 каналами, что позволяет одновременно захватывать и изучать множественные цифровые линии и шины. Дополнительно, при наличии опции функционального генератора с частотой до 50 МГц, осциллограф может служить как источником испытательных сигналов, что упрощает наладку и тестирование схем.

Осциллограф поддерживает функцию измерения мощности и показателей качества электроэнергии с помощью дополнительного модуля ПКЭ, а также функции построения глазковых диаграмм и анализа джиттера — важнейших инструментов для оценки качества и надежности цифровых каналов связи и высокоскоростных интерфейсов.

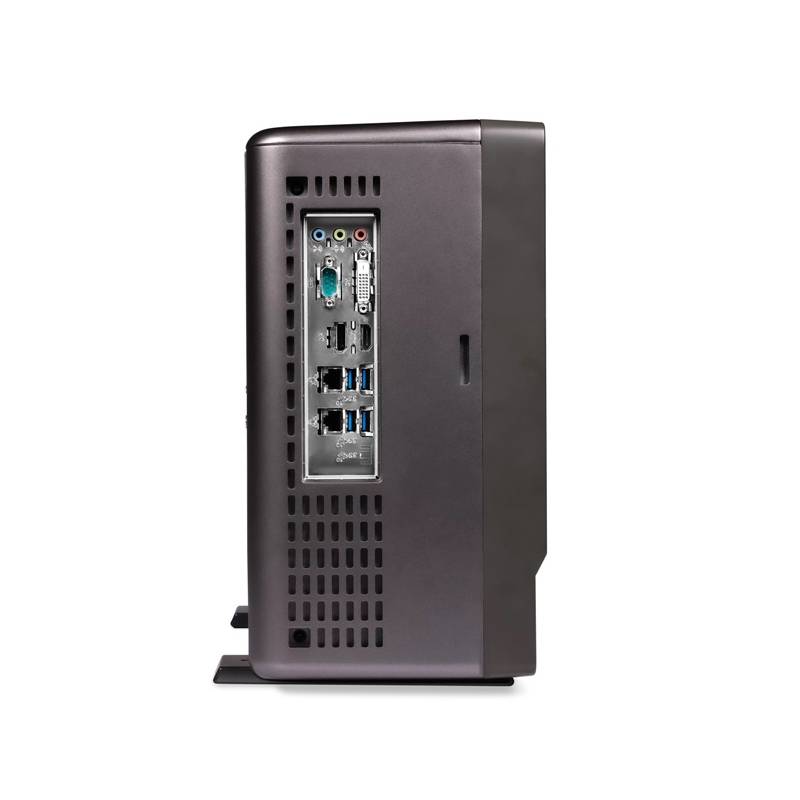

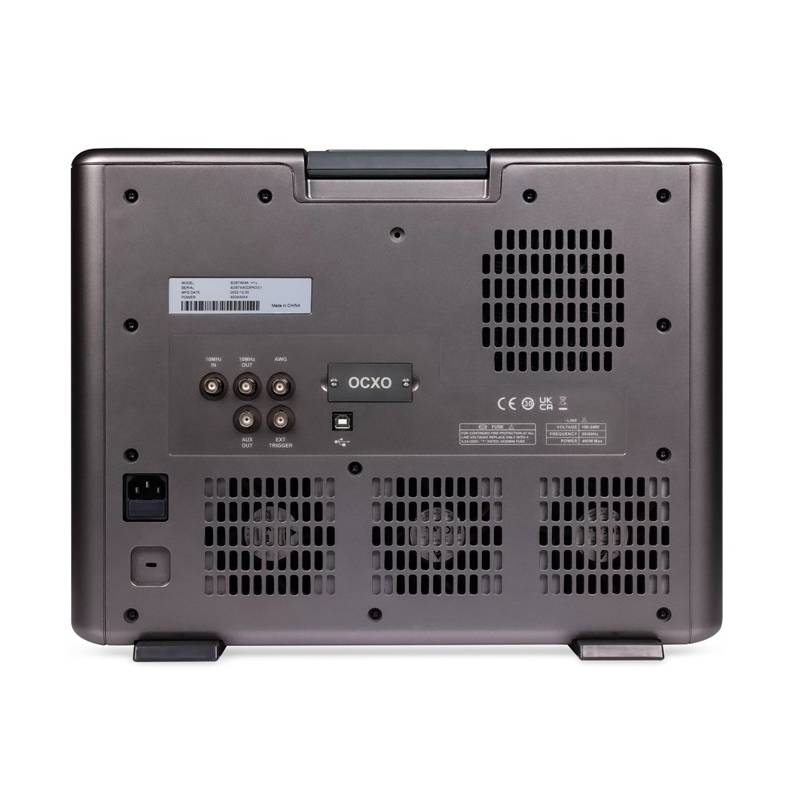

Подключение к внешним устройствам и компьютерным системам обеспечивается через распространённые интерфейсы USB и LAN, что позволяет встраивать осциллограф в лабораторные стенды, автоматические измерительные системы и организовывать удаленный мониторинг и управление.

В завершение, осциллограф АКИП-4146/1А — это надежный и всесторонний измерительный комплекс, сочетающий в себе высокие технические характеристики, широкие функциональные возможности и удобство эксплуатации. Он подходит как для рутинных измерений и ремонта, так и для сложных научно-исследовательских задач, требующих максимальной точности, быстродействия и универсальности.
