Артикул:
m-116439
Характеристики
Тип прибора
—
Кабелетрассоискатель
Полоса пропускания режима «Эфир»
—
30 Гц … 8,6 кГц
Рабочие частоты генератора, Гц
—
200 … 9999
Звуковой сигнал
—
Есть
Световая индикация
—
Есть
Все характеристики
586 692 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Многофункциональный трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов и прочих коммуникаций из токопроводящих материалов).
Наличие акустического датчика и ударного механизма позволяет проводить трассировку НЕМЕТАЛЛИЧЕСКИХ трубопроводов, а также осуществлять поиск утечек из трубопроводов и поиск мест повреждения кабеля.Датчики контроля изоляции ДКИ-117 и датчик-определитель дефектов коммуникаций ДОДК-117 осуществляют поиск мест повреждения внешней изоляции коммуникации.
В составе комплекта самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н:
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Поиск утечек жидкости из трубопроводов на глубине до 3 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Трассировка НЕМЕТАЛЛИЧЕСКИХ трубопроводов.
- Поиск электрических кабелей под напряжением.
- Определение мест повреждения кабельных линий (акустическим и электромагнитным способом).
- Поиск мест пересечения трубопровода и кабеля.
- Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).
- Обследование участков местности перед проведением земляных работ.

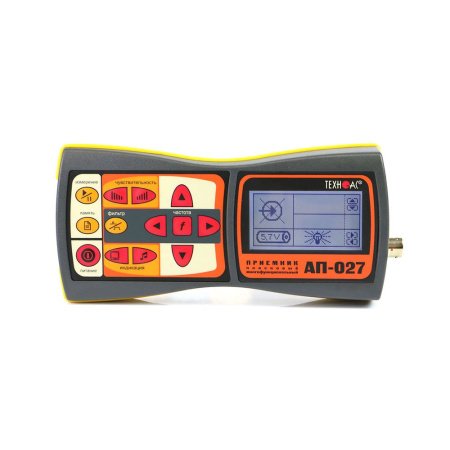

Особенности приемника АП-027:
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Защита от посторонних шумов и выделение полезного сигнала из зашумленного.
- Класс защиты корпуса от внешних воздействий IP54.

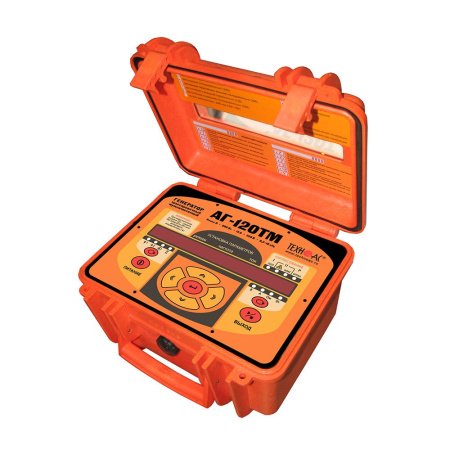

Особенности генератора АГ-120ТМ:
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Области применения:
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
|
Тип прибора
|
Кабелетрассоискатель |
|
Полоса пропускания режима «Эфир»
|
30 Гц … 8,6 кГц |
|
Рабочие частоты генератора, Гц
|
200 … 9999 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Определение глубины залегания коммуникации
|
6 м |
|
Максимальное выходное напряжение
|
330 В |
|
Максимальный выходной ток
|
15 А |
|
Максимальная выходная мощность
|
300 Вт |
|
Дистанция трассировки
|
10 км |
|
Диапазон частот приёмника, Гц
|
50, 60, 100 … 450, 120 … 540, 512, 1024, 8192, 32768 |
|
Питание
|
Встр. аккумулятор / блок питания 15 В, Батарея 1,5 В тип C - 4 шт. |
|
Тип дисплея
|
LCD, LED |
|
Класс защиты
|
IP54 |
|
Память
|
30 |
|
Гарантия, (мес)
|
24 |

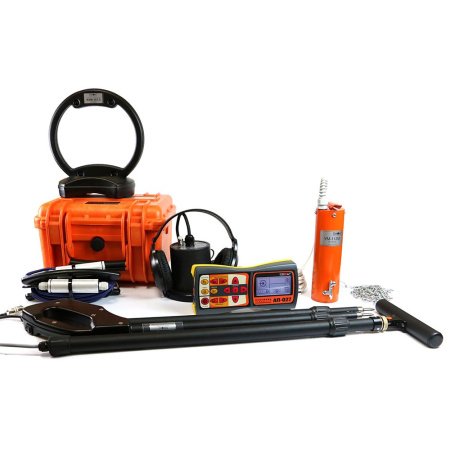

- Трассопоисковый приемник АП-027
- Генератор АГ-120ТМ

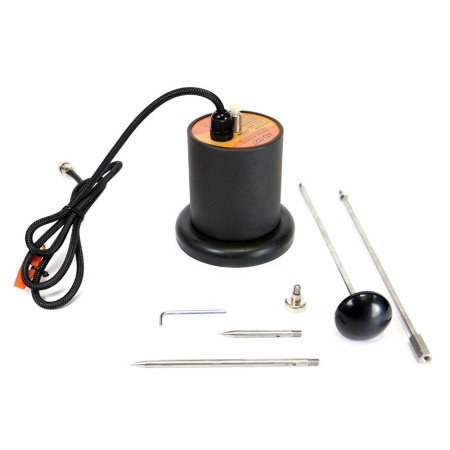

- Комплект акустического датчика AD-327
- Электромагнитный датчик ЭМД-247
- Головные телефоны
- Держатель для приемника АП-027.00.010
- Антенна индукционная ИЭМ-301.3
- Источник питания ENP-240-12
- Кабель AG120.02.060
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель АГ105.02.020

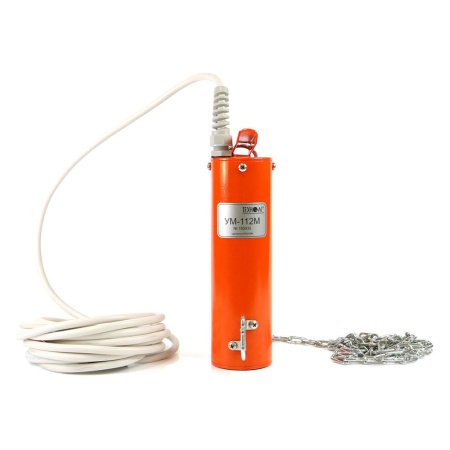

- Ударный механизм УМ-112М

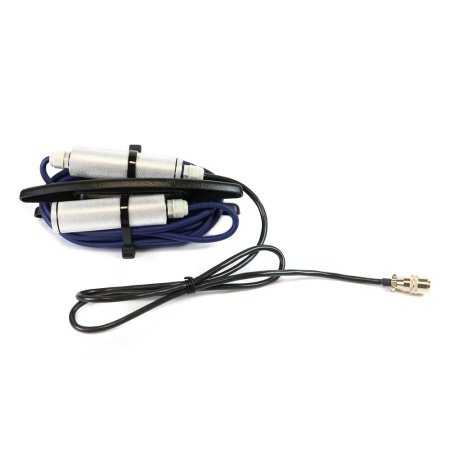

- Датчик контроля качества изоляции ДКИ-117
- Датчик определитель дефектов коммуникаций ДОДК-117
- Контакт магнитный АГ120.02.090 2шт
- Штырь заземления АГ110.02.004 2шт
- Батарейки для приемника (AA) 4шт
- Крестовая отвертка
- Кабель для подключения внешнего питания AP027.02.030
- Сумка для антенны ИЭМ-301.3
- Сумка для ударного механизма УМ-112М
- Сумка для электромагнитного датчика ЭМД-247
- Сумка для ДКИ
- Сумка для генератора АГ-120ТМ
- Сумка для комплекта
- Руководство по эксплуатации 3шт
- Паспорт
| Характеристики приемника АП-027 | |||
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД | |
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | ||
| Вид принимаемого сигнала | выбирается оператором как «непрерывный / импульсный» | выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» | |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
|
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц | |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB | |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
||
| Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал | ||
| головные телефоны - синтезированный звук ЧМ | - | ||
| встроенный излучатель - синтезированный звук ЧМ | |||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
||
| Время непрерывной работы, не менее | 20 часов | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -20…+50ºС | ||
| Класс защиты от внешних воздействий | IP54 | ||
| Габаритные размеры электронного блока | 220x102x42 мм | ||
| Масса электронного блока, не более | 0,46 кг | ||
| Характеристики генератора АГ-120ТМ | |||
| Частоты синусоидального сигнала, Гц | |||
| Частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
||
| Частота f1 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания |
||
| Режимы генерации | |||
| Режим 1 | непрерывный «НП» | ||
| Режим 2 | кратковременные посылки «ПР» (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
||
| Режим 3 | двухчастотный «2F» (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
||
| Режим 4 | генерация ударных импульсов «УР» (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
||
| Выходные параметры синусоидальной генерации | |||
| Выходной ток, А | |||
| Максимальный в ручном режиме: | |||
| - непрерывная и двухчастотная генерация | 10 | ||
| - кратковременные посылки | 15 | ||
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память | ||
| Максимальное выходное напряжение, В | |||
| При автономном питании | 220 (180 при «2F») | ||
| С добавлением внешнего аккумулятора 12 В | 330 (260 при «2F») | ||
| При питании от сетевого блока | 110 (90 при «2F») | ||
| Максимальная выходная мощность, Вт | |||
| При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом | ||
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом | ||
| От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F» | ||
| ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ |
|||
| Допустимое сопротивление нагрузки | - любое (0…∞); - ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках |
||
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз") |
||
| Источники питания | |||
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач | ||
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |||
| Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
||
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
||
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно) |
||
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 | ||
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max | ||
| Допустимые внешние аккумуляторы | 11...14 В / 22...28 В | ||
| Функциональные особенности | |||
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) |
||
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
||
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
||
| Конструктивные параметры | |||
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% | ||
| Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения; - режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
||
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс | ||
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | ||
| Степень защиты корпуса | IP54 | ||
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 | ||
| Вес электронного блока, не более, кг | 14,5 | ||
| Характеристики электромагнитного датчика ЭМД-247 | |||
| Тип преобразователя | резонансная ферритовая магнитная антенна | ||
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | ||
| Тип питания | от приемника | ||
| Коммутация резонанса | принудительная (управляется приемником) | ||
| Характеристики акустического датчика AD-327 | |||
| Габаритные размеры прибора, не более, мм |
