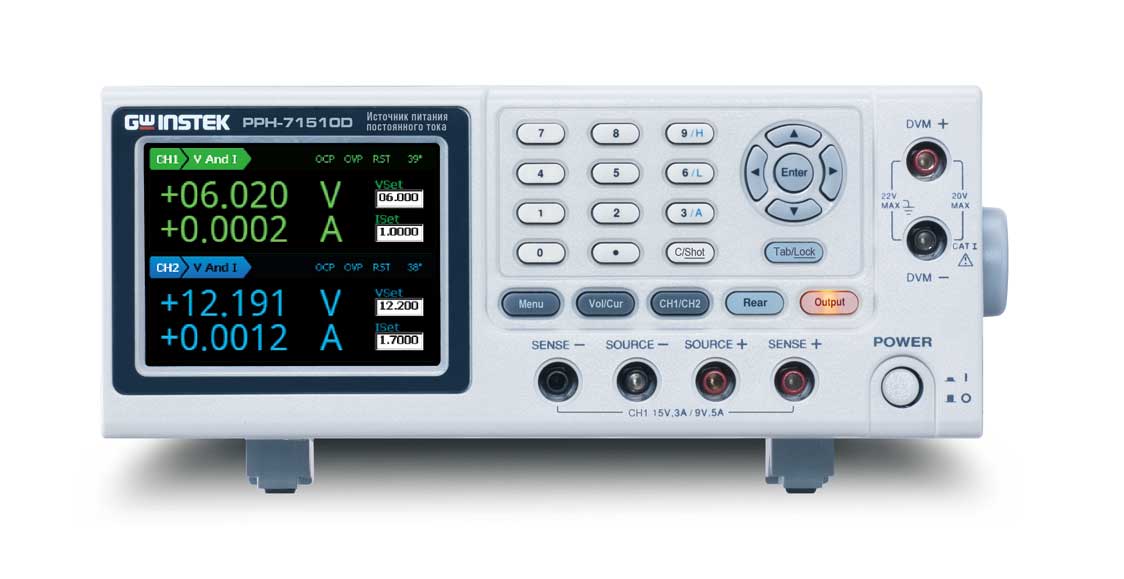

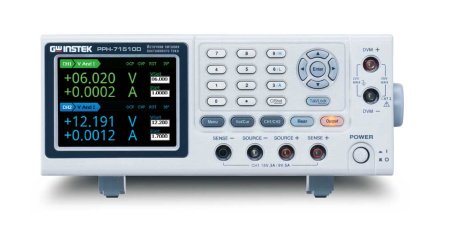

Источник питания PPH-71510D представляет собой высококачественное линейное устройство, предназначенное для стабильного и точного обеспечения различных нагрузок электрическим током. Он имеет два канала, что позволяет одновременно обеспечивать питание для нескольких устройств или компонентных систем, что делает его идеальным выбором для использования в лабораториях, исследовательских центрах, а также в промышленности.
Максимальное выходное напряжение устройства составляет 15 В, а максимальный выходной ток — 5 А. Это дает возможность подавать мощность до 45 Вт, что вполне подходит для множества применений, включая тестирование и настройку электроники, а также для работы с устройствами, требующими стабильного источника питания. Одним из важных преимуществ модели является ее способность работать с сопротивлением в диапазоне от 0,001 до 1 Ом, что расширяет возможности использования устройства в различных областях, включая точные измерения и испытания.
PPH-71510D оснащен встроенным вольтметром с диапазоном измерений от 0 до 20 В, что позволяет пользователю контролировать и настраивать напряжение с высокой точностью. Также стоит отметить малый уровень пульсаций, не превышающий 1 мВ скз, что гарантирует стабильность и чистоту выходного сигнала, минимизируя помехи и возможные искажения.
Программируемый режим работы источника питания позволяет легко задавать необходимые параметры через интерфейсы USB, LAN и GPIB. Наличие пяти ячеек памяти для сохранения и вызова профилей настроек (Save/Recall) позволяет быстро переключаться между различными конфигурациями и эффективно управлять настройками, что значительно повышает удобство эксплуатации устройства.
Цветной графический ЖК-дисплей с диагональю 9 см и TFT-матрицей обеспечивает четкую и удобную визуализацию параметров работы, что улучшает восприятие информации и позволяет точно контролировать процесс работы устройства. В целом, PPH-71510D — это мощный и надежный источник питания, который сочетает в себе высокую точность, удобство управления и множество функциональных возможностей для самых различных областей применения.
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Постоянный ток |
|
Тип прибора
|
Линейный |
|
Количество каналов
|
2 |
|
Выходное напряжение, В
|
15 В |
|
Выходной ток, А
|
5 А |
|
Выходная мощность, Вт
|
45 Вт |
|
Программируемый
|
Да |
|
Электронное отключение нагрузки
|
Нет |
|
Дополнительный канал с фиксированным выходом
|
Нет |
|
Питание
|
90-264 В |
|
Назначение
|
Лабораторный |
|
Тип дисплея
|
ЖК |
|
Гарантия, (мес)
|
12 |
- Источник питания PPH-71510D
- Измерительный провод GTL-117
- Измерительный провод GTL-204
- Измерительный провод GTL-203А
- Шнур питания
- Руководство по эксплуатации
| Установка напряжения на выходе | |
| Диапазон Uвых на канале 1 |
Низкий диапазон (LV): 0...9 В; Высокий диапазон (HV): 0...15 В |
| Диапазон Uвых на канале 2 | 0...12 В (Гнезда задней панели 0...4,5 В) |
| Программируемое разрешение | 2,5 мВ |
| Разрешение измерения | 1 мВ |
| Погрешность установки (программная) | ±(0,05%+10 мВ) |
| Погрешность измерения (По встроенному индикатору) | ±(0,05%+3 мВ) |
| Время нарастания Uвых | 0,2 мс (10%-90%) |
| Время спада Uвых | 0,3 мс (90%-10%) |
| Стабилизация напряжения (CV) | |
| Нестабильность |
≤ 0,01%+2 мВ при изменении тока нагрузки; ≤ 0,5 мВ при изменении напряжения питания |
| Уровень пульсаций и шум |
≤ 3мВср.кв.. в диапазоне частот 0 Гц … 1 МГц; ≤ 8 мВпик-пик в диапазоне частот 20 Гц … 20 МГц (ток < 5А); ≤ 12 мВпик-пик в диапазоне частот 20 Гц … 20 МГц (ток > 5А) |
| Время переходного процесса (При изменении нагрузки на 1000%) |
<40 мкс (уровень 100 мВ, гнезда задней панели); <50 мкс (уровень 100 мВ, гнезда передней панели); <80 мкс (уровень 20 мВ) |
| Установка тока на выходе | |
| Диапазон Iвых на канале 1 |
Низкий диапазон (LV): 0...5 А; Высокий диапазон (HV): 0...3 А |
| Диапазон Iвых на канале 2 | 0...3 А (Гнезда задней панели 0...10 А) |
| Программируемое разрешение на канале 1 |
1,25 мА (на пределе 5 А); 0,125 мА на пределе 500 мА; 1,25 мкА на пределе 5 мА |
| Программируемое разрешение на канале 2 |
1,25 мА (на пределе 1,5 А / 3 А); 0,125 мА на пределе 500 мА; 1,25 мкА на пределе 5 мА |
| Разрешение измерения на канале 1 |
100 мкА на пределе 5 А; 10 мкА на пределе 500 мА; 0,1 мкА на пределе 5 мА |
| Разрешение измерения на канале 2 |
100 мкА на пределе 1,5 А/ 3 А; 10 мкА на пределе 500 мА; 0,1 мкА на пределе 5 мА |
| Погрешность установки (программная) на канале 1 |
± (0,16%+5 мА) на пределе 5 А; ± (0,16%+ 0,5 мА) на пределе 500 мА; ± (0,16%+ 5 мкА) на пределе 5 мА |
| Погрешность установки (программная) на канале 2 |
± (0,16%+5 мА) на пределе 1,5А/ 3 А; ± (0,16%+ 0,5 мА) на пределе 500 мА; ± (0,16%+ 5 мкА) на пределе 5 мА |
| Погрешность измерения (по встроенному индикатору) на канале 1 |
±(0,2% +400 мкА) на пред. 5 А; ±(0,2% +100 мкА) на пределе 500 мА; ±(0,2% +1 мкА) на пределе 5 мА |
| Погрешность измерения (по встроенному индикатору) на канале 2 |
±(0,2% +400 мкА) на пред. 1,5 А/ 3 А; ±(0,2% +100 мкА) на пределе 500 мА; ±(0,2% +1 мкА) на пределе 5 мА |
| Стабилизация тока (CC) | |
| Нестабильность |
≤ 0,01%+1 мА при изменении тока нагрузки; ≤ 0,5 мА при изменении напряжения питания |
| Температурный коэффициент | 0.1х норм. значения / ˚C |
| Режим вольтметра (DVM) | |
| Диапазон измерения | 0...+20 В постоянно |
| Входной импеданс | 20 МОм |
| Разрешение | 1 мВ |
| Погрешность измерения | ± (0,05%+3 мВ) |
| Максимальное входное напряжение | - 3 В; +22 В |
| Режим приемника тока (SINK) |
Поглощаемый ток на канале 1: 3,5A (при Uвых ≦ 4 В); 3,5А*0,25А/ U (при Uвых 4…15 В); Поглощаемый ток на канале 2: 2A (при Uвых ≦ 5 В); 2А*0,1А/ U (при Uвых 5…12 В) |
| Режим измерения импульсного тока | |
| Уровень запуска на канале 1 | 5 мА...5 А с шагом 5 мА |
| Уровень запуска на канале 2 | 5 мА...1,5 А/ 3А с шагом 5 мА |
| Задержка запуска | 0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс |
| Период интеграции | 33,3 мкс...833 мс с шагом 33,3 мкс |
| Число усреднений показаний | 1…100 (программно до 5.000 при ДУ с помощью ПК) |
| Количество выборок | 64.000 |
| Сопротивление | |
| Диапазон | 0,001…1 Ом |
| Погрешность установки (программная) | 0,001 Ом |
| Погрешность измерения (программная) | ± (0.5%+0,01 Ом) |
| Период интеграции импульсных токов | |
| Период | 840 мс...60 с |
| Шаг | 16,7 мс/ 20 мс (в зависимости от частоты сети питания 60 Гц/ 50 Гц) |
| Управление выходом | |
| Функции | Включение / Выключение |
| Общие характеристики | |
| Память (запись/вызов) | 5 ячеек для профилей настроек (Save / Recall) |
| Дисплей | Цветной графический ЖК-индикатор (Диагональ 9 см, TFT) |
| Условия эксплуатации | 0...40 ºС , относительная влажность ≦ 80 % |
| Условия хранения | -20…-70 ºС, относительная влажность ≦ 70 % |
| Напряжение питания | ~90 – 264В, 50/60Гц |
| Потребляемая мощность | 210 ВА |
| Габаритные размеры (ШхВхГ) | 222 x 86 x 363 мм |
| Масса | 4,5 кг |
