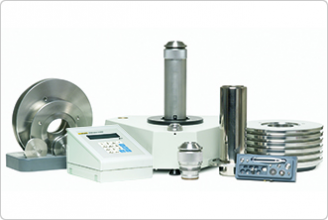

Газовый грузопоршневый манометр высокого давления Fluke PG7202

Эталонный поршневой манометр PG7202 входит в линейку высокоточных приборов серии PG7000 и предназначен для работы в среде газа при давлениях до 110 МПа. Уникальной особенностью устройства является его способность функционировать напрямую в газовой среде, без применения газомасляных сепараторов, что позволяет значительно повысить точность измерений и упростить процесс эксплуатации. В конструкции прибора используется пневмоцилиндр с жидкостной смазкой, что исключает проблемы, связанные с недостаточным смазыванием поршня при высоком давлении. Работа прибора остаётся стабильной независимо от степени очистки газа, а также сохраняется высокая точность даже при сниженной скорости движения поршня по сравнению с традиционными гидравлическими аналогами.

В сочетании с газовым контроллером GPC1, PG7202 образует полноценную систему ручной калибровки давления, которая может быть легко модернизирована до полностью автоматического режима при добавлении узла управления грузами AMH-100 и замене контроллера давления на PPCH-G. Для применения в условиях, где требуется отсутствие углеводородов, поршневые цилиндры могут поставляться с фторсодержащим маслом Krytox®, что делает систему пригодной для особых требований очистки.

PG7202 также может применяться в конфигурации с двумя одновременно работающими модулями, что позволяет выполнять прецизионные измерения перепада давления при высоком уровне основного давления. При необходимости перехода с газовой среды на жидкостную (масло), платформа позволяет за считанные минуты выполнить переключение между режимами, используя соответствующие модули поршневых цилиндров серии PC-7300.

PG7202 совместим с более ранними моделями эталонных манометров, такими как Type 5200 от DH Instruments и Desgrange et Huot. Обновление возможно путём установки новых цилиндров PG7202 в существующую платформу, что значительно расширяет возможности и повышает точность работы.

Устройство поддерживает функции ручного, полуавтоматического и автоматического управления, в зависимости от комплектации. Принцип действия основан на точном приложении известной массы к поршню с определённой площадью, благодаря чему достигается эталонная точность. Каждый цилиндр PG7000 представляет собой независимый измерительный модуль, что упрощает замену и обслуживание, а также минимизирует риск загрязнения и механических повреждений.

Кроме того, конструкция исключает наличие общих компонентов между цилиндрами и обеспечивает полную защиту от неконтролируемого влияния механических факторов. Специальное исполнение головки поршня обеспечивает наилучшее распределение нагрузки за счёт концентрированного соединения с массой, что повышает точность воспроизведения давления.

В систему интегрированы функции мониторинга окружающих условий, положения и движения поршня, а также предусмотрены интерфейсы для удалённого управления и сбора данных. Все измерения можно контролировать в реальном времени как локально, так и через внешние системы по интерфейсам RS-232 или IEEE 488. Встроенное программное обеспечение помогает оценивать техническое состояние оборудования и проводить калибровку встроенных датчиков.

Платформа PG7000 предлагает удобную функцию предварительного контроля точки подъёма поршня, снижая риск неконтролируемого его выброса, что особенно актуально при работе на высоком давлении. Интеллектуальный алгоритм отслеживания вращения поршня заменяет ручной контроль оператором и гарантирует, что измерения проводятся только в допустимых условиях.

Все модули и утяжелители упакованы в ударопрочные и влагозащищённые контейнеры, обеспечивающие безопасную транспортировку. Комплект можно дооснастить ручной или автоматизированной системой подачи давления. Используемое программное обеспечение COMPASS обеспечивает полное управление калибровочными процедурами, ведение баз данных и формирование отчётов.

Таким образом, PG7202 — это комплексное, высокоточное решение для калибровки давления в газовой или жидкостной среде с возможностью расширения функциональности, модернизации и адаптации под любые задачи метрологического контроля, охватывающее диапазон от вакуума до 500 МПа.
