* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

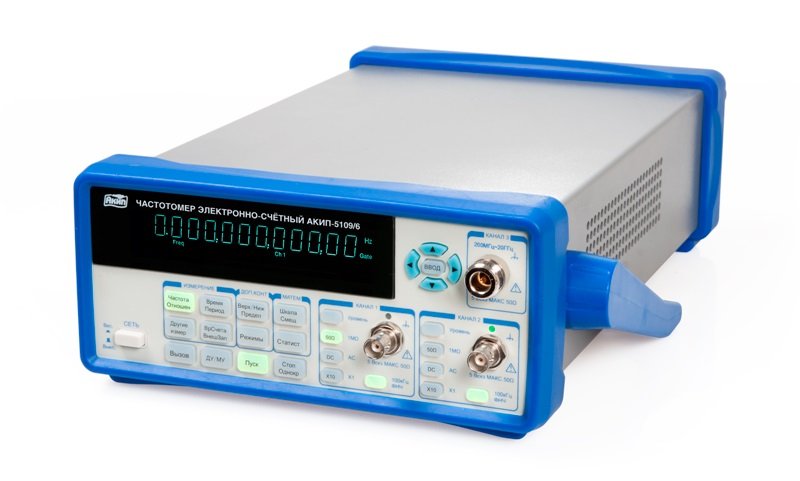

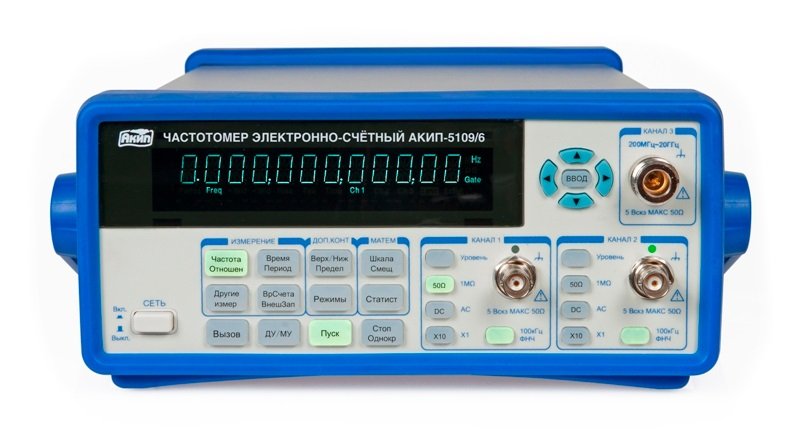

Частотомер АКИП-5109/2 является высокопроизводительным устройством, предназначенным для измерения частотных параметров с высокой степенью точности и надежности. Это устройство обладает впечатляющим диапазоном частот от 1 мГц до 40 ГГц, что позволяет его использовать в самых разнообразных областях, включая радиочастотные исследования, телекоммуникационные технологии и высокочастотную электронику.
Одной из ключевых особенностей частотомера является его способность измерять периоды сигналов в широком диапазоне от 5 нс до 1000 с, что делает его идеальным инструментом для анализа как кратковременных, так и длительных событий. Такой широкий диапазон периодов открывает перед пользователями новые возможности для проведения комплексных исследований и разработки. Основой работы частотомера служит опорный генератор с номинальной частотой 10 МГц и чрезвычайно низкой погрешностью менее 5×10^-8. Эта характеристика гарантирует, что измерения будут проводиться с максимальной точностью, что особенно важно в приложениях, где каждый герц имеет значение.
Интерфейсы USB и RS-232 (с опцией GPIB) обеспечивают удобное и гибкое подключение к компьютерам и другим устройствам, позволяя легко интегрировать частотомер в различные измерительные системы. Эти интерфейсы также способствуют удобному и быстрому обмену данными, что является неотъемлемой частью современных измерительных процессов. Встроенная память на 16 ячеек для записи позволяет сохранять настройки и результаты измерений, что значительно упрощает повторное использование частотомера в будущем и обеспечивает быстрый доступ к важным данным.
АКИП-5109/2 представляет собой продукт, который сочетает в себе передовые технологии, точность и удобство использования. Его универсальность и надежность делают его ценным инструментом для специалистов, которым необходимо проводить измерения частот с высокой точностью. Это устройство, безусловно, займет достойное место среди оборудования, используемого в самых передовых лабораториях и производственных процессах.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
94241-24 |
|
Количество каналов
|
4 |
|
Мин. частота, Гц
|
0.001 |
|
Макс. частота, ГГц
|
40 |
|
Частотный диапазон
|
1 мГц ... 40 ГГц |
|
Опорный генератор
|
±2×10⁻⁷ |
|
Входной импеданс
|
1 МОм / 50 Ом |
|
Минимальная чувствительность
|
50 мВскз |
|
Интерфейсы
|
USB, RS-232 |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
|
Функции
|
Частота, Период, Временные интервалы, Длительность импульса, Фазовый сдвиг, Коэффициент заполнения, Отношение частот, Счёт импульсов |
- Частотомер
- Шнур питания
- Соединительный кабель
| Канал 1 и 2 | |
| Диапазон частот | 1 мГц … 200 МГц |
| Период | 5 нс … 1000 с |
| Входное напряжение | 50 мВскз … 1 Вскз – синус 150 мВпик-пик … 4,5 Впик-пик - импульс |
| Связь по входу | AC или DC (открытый или закрытый вход) |
| Входное сопротивление | 1 МОм/ 35 пФ или 50 Ом |
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) |
| Аттенюатор | ×1, ×10 (измерение Входное напряжения и ослабл. уровня схемы запуска) |
| Защита по входу | 1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик); > 100 кГц – 5 Вскз |
| Канал 3 | |
| Диапазон частот | 200 МГц…20 ГГц |
| Диапазон уровней | -15 ... +10 дБм¹ |
| Тип коннектора | N-тип |
| Входное сопротивление | 50 Ом |
| Связь по входу | AC (закрытый вход) |
| Защита по входу | +25 дБм |
| Канал 4 (Вход на 3) | |
| Диапазон частот | 18 ГГц…40 ГГц |
| Диапазон уровней входного сигнала | -29 ... +10 дБм² |
| Тип коннектора | SMA-тип |
| Входное сопротивление | 50 Ом |
| Связь по входу | AC (закрытый вход) |
| Защита по входу | +20 дБм |
| Измерительные функции (канал 1 и 2) | |
| Временные интервалы | 10 нс – 10000 с |
| Длительность импульса | 10 нс ... 5000 с |
| Скважность импульсов | 1 … 99 % |
| Счет импульсов | 0 … 1х1013 |
| Фазовый сдвиг | 0° … 360° |
| Отношен. частот | Кан1/ Кан2 |
| Опорный генератор 10 МГЦ | |
| Тип ОГ |
Стандартный (погрешность < 5 x 10-8 / старение в год < 2 x 10-7 ), Опция 101 (погрешность < 1 x 10-8 / старение в год < 5 x 10-8 ) Стандарт частоты рубидиевый FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10) |
| Общие данные | |
| Интерфейс | USB и RS-232 (GPIB - Опция) |
| Память | 16 ячеек для записи / вызова настроек прибора |
| Напряжение питания | 220 В (1± 10%) частота (50 / 60 Гц); |
| Габариты | 375 × 105 × 235 мм |
| Масса | 4,8 кг |
| 1 - ≤-10 дБм (200 … 350 МГц); ≤-15 дБм (350 МГц … 18 ГГц); ≤-10 дБм (18 … 20 ГГц). | |
| 2 - -29 дБм…+15 дБм (18 … 20 ГГц); -20 дБм…+15 дБм (20 … 28 ГГц); -29 дБм…+10 дБм (28 … 37 ГГц), -20 дБм…+13 дБм (37 … 40 ГГц). | |
