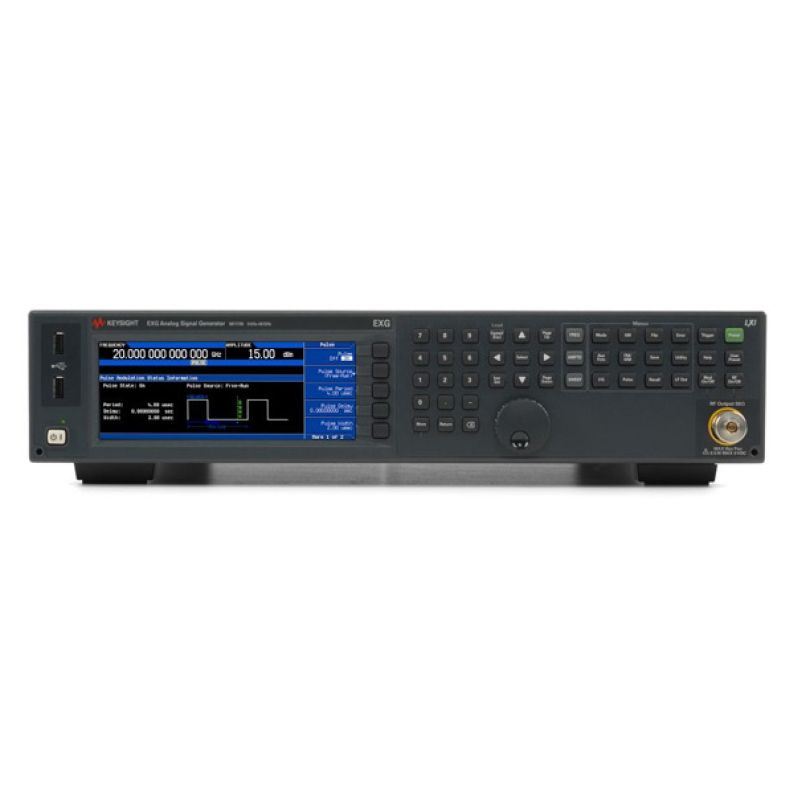

Аналоговый генератор СВЧ-сигналов Keysight N5173B-540 EXG (от 9 кГц до 40 ГГц)

Аналоговый генератор СВЧ-сигналов Keysight N5173B-540 EXG представляет собой современный инструмент для лабораторных и промышленных измерений, предназначенный для формирования стабильных и качественных сигналов в широком диапазоне частот. Прибор внесен в Государственный реестр средств измерений под номером 60079-15, что подтверждает его соответствие требованиям метрологии и допускает использование в сфере официальных измерений и испытаний.

Генератор оснащен одним каналом и работает в частотном диапазоне от 9 кГц до 40 ГГц, что делает его универсальным решением для задач в области радиосвязи, телекоммуникаций, аэрокосмической и оборонной промышленности. Выходной уровень прибора варьируется от –20 дБм до +19 дБм, что позволяет пользователю гибко подстраивать амплитуду сигнала под конкретные условия измерений. Высокое качество формируемого сигнала обеспечивается низким уровнем негармонических составляющих до –78 дБн при отстройке более 10 кГц. Для специалистов в области высокочастотной техники особое значение имеет показатель фазового шума, который составляет –101 дБн/Гц на частоте 10 ГГц при отстройке 20 кГц. Это гарантирует высокую точность и надежность результатов при тестировании систем, чувствительных к шумовым характеристикам.

Устройство оснащено высокостабильным термостатированным кварцевым генератором с суточным дрейфом частоты менее ±5×10⁻¹⁰, что обеспечивает исключительную стабильность выходного сигнала. Выходной импеданс составляет 50 Ом, что соответствует стандарту измерительных трактов и облегчает интеграцию прибора в существующие испытательные системы.

Генератор поддерживает широкий спектр режимов модуляции: амплитудную, частотную, фазовую, импульсную, а также генерацию последовательностей импульсов. Кроме того, устройство включает встроенный многофункциональный генератор низких частот с рабочим диапазоном до 10 МГц и отдельным НЧ-выходом. Важной особенностью является возможность цифрового пошагового свипирования и свипирования по списку с временем переключения менее 600 микросекунд, что позволяет проводить быстрые автоматизированные измерения.

Для удобства интеграции в автоматизированные испытательные комплексы генератор оснащен современными интерфейсами связи: LAN (1000Base-T), LXI, USB 2.0 и GPIB. Это обеспечивает гибкость подключения, поддержку современных протоколов обмена данными и возможность управления прибором в составе сложных измерительных систем.

Таким образом, Keysight N5173B-540 EXG сочетает в себе широкий диапазон частот, высокую стабильность, низкий уровень шумов и богатый набор функций, что делает его надежным решением для задач разработки, тестирования и калибровки оборудования в различных областях радиоэлектроники и телекоммуникаций.
