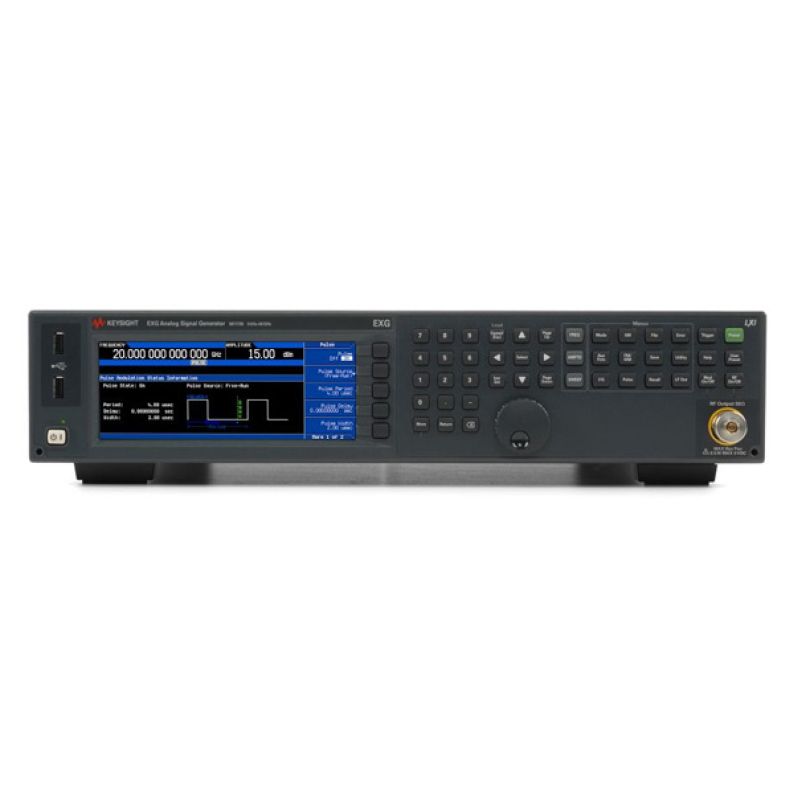

Аналоговый генератор СВЧ-сигналов Keysight N5173B-520 EXG (от 9 кГц до 20 ГГц)

Аналоговый генератор СВЧ-сигналов Keysight N5173B-520 EXG представляет собой современный высокоточный прибор, предназначенный для генерации радиочастотных сигналов в широком диапазоне. Данная модель зарегистрирована в Государственном реестре средств измерений под номером 60079-15, что подтверждает её соответствие установленным требованиям и возможность применения в профессиональных измерительных и испытательных комплексах. Генератор оснащен одним каналом и обеспечивает работу в диапазоне частот от 9 кГц до 20 ГГц, что делает его универсальным инструментом для исследований, настройки и проверки радиоэлектронных устройств различного назначения.

Выходной уровень сигнала варьируется от –20 дБм до +19 дБм, что позволяет адаптировать прибор под широкий спектр задач. Высокие показатели чистоты сигнала обеспечиваются минимальными негармоническими составляющими на уровне до –78 дБн при отстройке более 10 кГц, а также низким фазовым шумом, достигающим –101 дБн/Гц на частоте 10 ГГц при смещении 20 кГц. Благодаря встроенному термостатированному кварцевому генератору обеспечивается долговременная стабильность с погрешностью менее ±5 × 10⁻¹⁰ за сутки. Выходной импеданс составляет 50 Ом, что соответствует стандартным требованиям СВЧ-тракта.

Прибор поддерживает широкий набор режимов модуляции, включая амплитудную, частотную, фазовую, импульсную, а также модуляцию короткими импульсами. Кроме того, реализована возможность формирования последовательностей импульсов и их пачек. Для расширения функционала предусмотрен многофункциональный генератор с рабочим диапазоном до 10 МГц и отдельным НЧ-выходом LF OUT. Встроенные функции цифрового пошагового и табличного свипирования позволяют осуществлять перестройку частоты с минимальным временем переключения менее 600 мкс, что значительно ускоряет выполнение сложных измерительных сценариев.

Управление и интеграция генератора в измерительные комплексы реализуется посредством современных интерфейсов: LAN с поддержкой стандарта 1000Base-T, LXI, USB 2.0 и GPIB. Такая гибкость подключения позволяет использовать устройство в автоматизированных тестовых системах, обеспечивая простоту интеграции и надежность обмена данными. В совокупности с высокой точностью и широким набором функций Keysight N5173B-520 EXG становится эффективным инструментом для лабораторий, исследовательских центров и промышленных предприятий, где требуется генерация стабильных и чистых СВЧ-сигналов в широком диапазоне частот.
