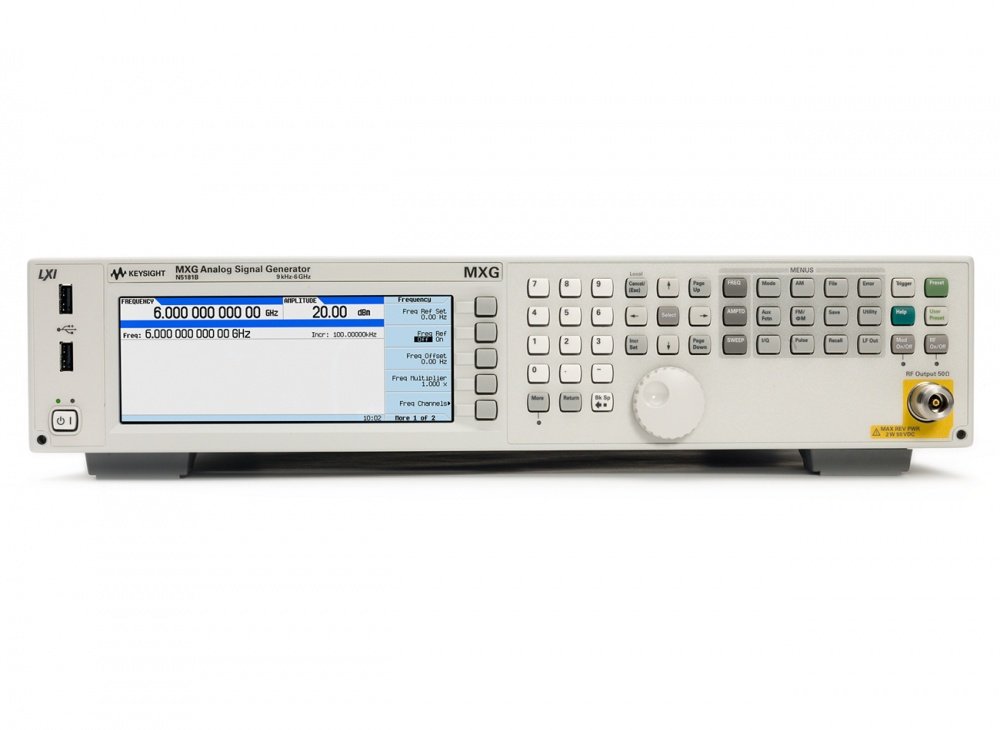

Аналоговый генератор сигналов Keysight N5181B-503 MXG (от 9 кГц до 3 ГГц)

Аналоговый генератор сигналов N5181B-503 фирмы Keysight – это 1-канальный промышленный источник сигнала, который «сидит» точно в золотой середине между лабораторным точечным источником и полевым тестовым «тяжеловесом». Верхняя граница 3 ГГц означает, что приёмники диапазона C/X/L-band, а также современные радиоканалы микроволнового транспорта, LTE-RRH и локальные спутниковые соединения могут быть полностью покрыты без переключения на другой прибор. Нижняя граница 9 кГц в свою очередь даёт возможность конфигурировать низкочастотные тестовые эксперименты: проверка корпусных фидеров на металлоконструкциях, измерение коэффициента качества катушек, а также эмуляция медных сетей ADSL/VDSL без внешних конвертеров.

Относительная по­грешность опорного осциллятора ±1×10-7 обеспечивает длительную стабильность при испытаниях, где спецификация требует снимать точные метрики BER через многие часы без рекалибровки. Если работа ведётся в комплекте с топовым частотным эталоном или в GPS-стабилизированной лаборатории, внешняя дисциплина может быть подана через 10 MHz вход и ещё сильнее ужать дрейф.

Выходной диапазон усилителя от –110 до +18 дБм с 0,01 дБм шагом даёт прибору огромный диапазон применений: от тестов передатчиков малой мощности, где важно не перегрузить вход LNA при –100 дБм, до проверки микрофазированных антенн и портов BTS, которые требуют почти 20 дБм для учёта потерь дуплексера. Параметр 50 Ω выходного импеданса – классика RF-мира, а значит, плотно сшивается с как ручными так и полуавтоматическими коаксиальными переключателями автоматизированных стендов.

16-битный ЦАП c базовой опцией 16-bit работает как уровневой измеритель с очень гладкой амплитудной шкалой. Битность исключает ступенчатые погрешности при построении сложной огибающей, что важно при проверке сложьных форматных мегабазов QAM и OFDM, где любая нелинейность регулятора усиления исказит спектр. Память устройства поставляется базовыми 32 МБ, но через апгрейд оно расширяется до 512 или 1024 МБ, достаточно, чтобы вывести в память длинные амплитудно-манипулированные или частотные импульсные сцепы с длиной до десяков тысяч точек, а затем проигрывать их сколь угодно в цикле.

ГКЧ (генератор кодов чётности) включён в каждую комплектацию и позволяет синтезировать непрерывные псевдошумовые последовательности PRBS-15/23/31 – незаменимый инструмент при битовой автоматике, от коммутаторов Ethernet до военных VPN-криптомодулей.

Генератор поддерживает финальные срезы «option key» для AM, ЧМ, ФМ, Импульсной модуляции, а также упакованный BURST-режим. Тем самым, один и тот же фрейм можно использовать как в имитаторах поиска активных радиолокаторов (частоты излучаются и одновременно модулируются импульсом), так и в микронах для лабораторной проверки аналоговых ЦАОС.

Визуальный интерфейс – графический дисплей указывает либо текущие третьи октавные значения, либо непосредственные спектрограммы при подключении VSA-софта компании-производителя. Широкий слот ввода опций ключей позволяет пользователю наращивать функционал постепенно – от базовой модели «Signal source» до красной «Pulse-optimized», дополняясь нижнечастотным выходом до 10 МГц на задней панели для работы с HL-синхронизацией или подключением согласованных нагрузок на 100 В.

Обратная совместимость с линейками ESG, MXG, PSG и легендарными 8648х означает, что горы старых лабораторных скриптов, написанных на SCPI-1999/2001 годов, работают без единой правки. GPIB-порт, старый RS-232 для «ручных» внешних автоматизаторов или же распространённый LXI-совместимый LAN – можно подключить любое средство настройки аркада-машины. USB-интерфейс дополнительно разблокирует связь с мощностными датчиками серии U20xx, превращая прибор в полноценный спектральный анализатор уровня выхода режимной частоты без внешних ручных делителей.

Таким образом, Keysight N5181B-503 – это не просто «ручной волшебник» с границами 9 кГц – 3 ГГц, а полноценная платформа для последовательного комплектации рабочего места инженера, который отладит то ли сотовую базовую станцию, то ли вставку микромодульной SSR в микроволновый тракт, и каждый раз получит исследуемую частоту с минимальной ошибкой, без ручных корректировок, но с максимальной стабильностью и богатым набором манипуляций.
