ГОСРЕЕСТР
Артикул:
m-125414
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Портативный
Тип прибора
—

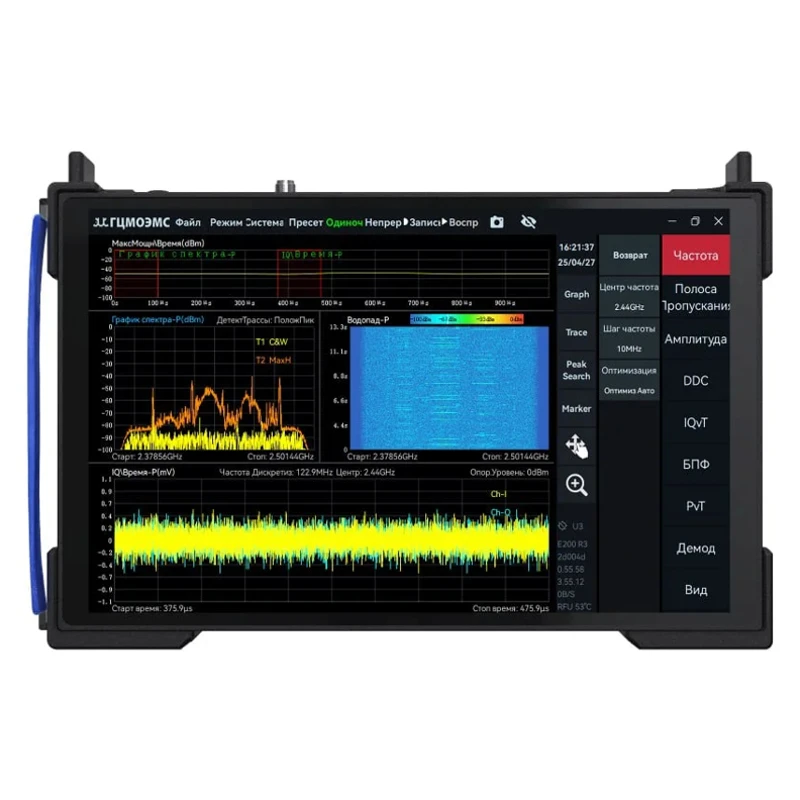

Анализатор спектра
Номер записи в ГосРеестре СИ
—
96954-25
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Документы
Техническое описание АСРВ-9-20ПВ
696,9 кб
ГОСРЕЕСТР №96954-25
385,6 кб
Отзывы
Оставить отзыв
Загрузка отзывов...
- Анализатор спектра
- Адаптер питания
- Кабель питания
- Руководство по эксплуатации
- Паспорт
- Опция 01 - Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция)
- Опция 71 - Базовый анализ цифровой модуляции (CW ASK 2FSK 4FSK BPSK QPSK 8PSK 16QAM 64QAM...)
- Опция 72 - Измерение импульсных последовательностей
- Опция 3К - Защитный пластиковый кейс
- Опция РК - Рюкзак для транспортировки прибора
- Опция fxt40800rxh 1 - Всенаправленная антенна 400-8000 МГц, Ку 2,1 дБ
| Частота | |||||
| Диапазон частот | АСРВ-9ПВ | АСРВ-20ПВ | |||
| 9 кГц … 9,5 ГГц | 9 кГц … 20 ГГц | ||||
| Начальная погрешность установки частоты | <1 x 10-6, поддержка ручной корректировки программы | ||||
| Опорный генератор | Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) 10 МГц <1 x 10-6/год, температурный дрейф <1 x 10-6; внутренний OCXO (опция), температурный дрейф <0,15 x 10-6 | ||||
| Чистота спектра | |||||
| Однополосный фазовый шум | АСРВ-9ПВ | АСРВ-20ПВ | |||
| Несущая частота | 1 ГГц | 9,5 ГГц | 1 ГГц | 20 ГГц | |
| 1 кГц | -95,2 | -91,5 | -91,2 | -80,6 | |
| 10 кГц | -101,6 | -98,5 | -99,7 | -90,6 | |
| 100 кГц | -100,6 | -99,7 | -101,1 | -96,2 | |
| 1 МГц | -120,9 | -116,2 | -121,6 | -111,5 | |
| Подавление ложных сигналов включено дБмВт Полоса разрешения (RBW) = 1 кГц | Диапазон частот | R.L. = 0 дБмВт | R.L. = -50 дБмВт | R.L. = 0 дБмВт | R.L. = -50 дБмВт |
| 9 кГц … 1 ГГц | < -83 | < -120 | < -90 | < -120 | |
| 1 ГГц … 3 ГГц | < -83 | < -120 | < -80 | < -120 | |
| 3 ГГц … 9,5 ГГц | < -90 | < -130 | < -90 | < -120 | |
| Подавление радиопомех от зеркального канала | 9 кГц … 3 ГГц | > 90 дБн | > 90 дБн | ||
| 3 ГГц … 9,5 ГГц | > 90 дБн (подавление помех включено) > 60 дБн (подавление помех отключено) | > 90 дБн | |||
| 9,5 ГГц … 20 ГГц | - | > 90 дБн (подавление помех включено) > 60 дБн (подавление помех отключено) | |||
| Подавление помех ПЧ (опорный уровень 0 дБм) | > 90 дБн (подавление помех включено), > 80 дБн (подавление помех отключено) | ||||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) x 100 МГц, N/M = 1, 2, 3, 4, 5...) | ||||
| Линейность | |||||
| IP3/IP2 (дБм) | АСРВ- 9ПВ | АСРВ- 20ПВ | |||
| Несущая частота | 1 ГГц | 9,5 ГГц | 1 ГГц | 20 ГГц | |
| Опорный уровень 20 дБм | 46,1 / 83,2 | 40,5 / 92,8 | 45,5 / 82,6 | 35,3 / 93,6 | |
| Опорный уровень 0 дБм | 26,7 / 85,0 | 19,2 / 90,3 | 25,5 / 81,1 | 21,0 / 89,0 | |
| Опорный уровень -20 дБм | 10,5 / 82,2 | 2,0 / 49,3 | 7,9 / 81,5 | -4,5 / 55,3 | |
| Обработка сигналов | |||||
| Полоса анализа | Максимум 100 МГц, коэффициент децимации 1. Объём встроенной памяти 128 Мбайт | ||||
| Непрерывная передача/запись IQ | Максимум 50 МГц, ограничено скоростью шины USB и скоростью жесткого диска | ||||
| Синфазно-квадратурные данные (IQ) | 125 Мвыб/с Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе FPGA | ||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | ||||
| Амплитуда | |||||
| Максимальная безопасная входная мощность (CW) | +23 дБмВт | 90 МГц (120 с опц. УФШ) - 9.5/20 ГГц предусилитель выключен (оп. уровень (R.L.) ≥ 0 дБмВт) | |||
| +10 дБмВт | 9 кГц - 90 (120 с УФШ) МГц или предусилитель включён (оп. уровень (R.L.) < 0 дБмВт) | ||||
| Максимальное напряжение | ± 10 В постоянного тока | ||||
| Диапазон отображения | Средний уровень собственных шумов (DANL): +23 дБмВт | ||||
| Погрешность амплитуды | ± 2 дБ до 9.5 ГГц, (АСРВ 20ПВ с УФШ - ± 1 дБ) | ||||
| Пульсация спектра в полосе пропускания ПЧ | ± 2 дБ | ||||
| Опорный уровень (R.L.) | -50 дБмВт ... +23 дБмВт | ||||
| РЧ-предусилители | Настройка автоматического включения или принудительного выключения | ||||
| КСВ | 90 (120 c опцией УФШ) МГц - 20 ГГц <2.0:1 | ||||
| Средний уровень собственных шумов (DANL) дБмВт/Гц, RBW=10 кГц | АСРВ-9ПВ | АСРВ-20ПВ | |||
| Опорный уровень | -20 дБмВт | -50 дБмВт | -20 дБмВт | -50 дБмВт | |
| 9 кГц | -136.9 | -142.4 | -141.2 | -152.3 | |
| 100 кГц ... 90 МГц | -146.3 | -150.9 | -152.2 | -160.2 | |
| 90 МГц ... 3 ГГц | -145.7 | -165.1 | -147.2 | -165.3 | |
| 3 ГГц ... 9,5 ГГц | -148.9 | -157.4 | -139.1 | -157.1 | |
| 9,5 ГГц ... 20 ГГц | - | - | -138.2 | -159.5 | |
| Стандартный анализ спектра | |||||
| Детектор линии развертки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, макс мощность, выборки, усреднение | ||||
| Полоса разрешения (RBW) | 1 Гц ... 10 МГц | ||||
| Полоса видеосигнала (VBW) | 1 Гц ... 10 МГц | ||||
| Операции над графиками | Очистка и запись, удержание максимального / минимального значений, усреднённые значения, стоп-кадр | ||||
| Представление данных | СПО АСРВ предоставляет обычный спектр, водопад и статистические данные | ||||
| Измерения | Мощности в канале, мощности смежного канала, занимаемой полосы частот, интермодуляции, фазового шума | ||||
| Скорость развёртки - Стандартный анализ спектра | АСРВ-9ПВ | АСРВ-20ПВ | |||
| около 830 ГГц/с | около 890 ГГц/с | RBW ≥ 1 МГц, ПЛИС, подавл. шумов: выключено | |||
| около 570 ГГц/с | около 590 ГГц/с | RBW = 250 кГц, ПЛИС, подавл. шумов: cтандарт | |||
| около 150 ГГц/с | около 150 ГГц/с | RBW = 30 кГц, ПЛИС, подавл. шумов: выключено | |||
| около 2.8 ГГц/с | около 2.7 ГГц/с | RBW = 1 кГц, ЦПУ, подавл. шумов: выключено | |||
| Анализ спектра в реальном времени | |||||
| БПФ-анализ (FFT) | Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий | ||||
| Частота обновления БПФ = 109 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N - количество точек БПФ (2048, 1024, 512, 256, 128, 64, 32), а D - коэффициент децимации (1, 2, 4, 8...) | |||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |||
| N = 2048, D = 1 | 61 035 раз/с | 16,384 мкс | |||
| N = 32, D = 1 | 3 906 250 раз/с | 0,256 мкс | |||
| Полоса анализа в реальном времени | 100 МГц | ||||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной, окно с низким боковым лепестком | ||||
| Полоса разрешения (RBW) | 14,73 МГц - 3,59 кГц (окно с плоской вершиной), 7,81 МГц - 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна | ||||
| Разрешение по амплитуде | 0,75 дБ | ||||
| Анализ данных / Нулевой диапазон измерения | |||||
| Максимальное разрешение по времени | 8 нс | ||||
| Максимальная полоса анализа | 100 МГц | ||||
| Режимы детектирования | Положительный пиковый, отрицательный пиковый, выборки, средних значений, усреднение, среднеквадратичный | ||||
| Общие характеристики | |||||
| Входы и выходы | Внешний источник питания | Type-C, USB PD | |||
| Интерфейс USB | Type-C USB 3.0 | ||||
| Вход РЧ-сигнала | 2.92 мм (F), входной импеданс 50 Ом | ||||
| Вход внешних опорных тактовых сигналов | MMCX (F), амплитуда ≥ 1,5 В пик-пик, входной импеданс около 300 Ом | ||||
| Вход внешнего запуска | Встроен в MUXIO, 3.3 В КМОП, высокоомный | ||||
| Дисплей | IPS LCD 2560x1600, 8.8 дюйма, мультитач | ||||
| Внутренняя память | 512 ГБ SSD, 16 ГБ RAM | ||||
| Потребляемая мощность | Типовая 100 Вт | ||||
| Температура эксплуатации | 0 … 50 °С | ||||
| Температура хранения | -20 … 70 °С | ||||
| Габариты | 246 x 76 x 33 мм | ||||
| Масса | 1,1 кг | ||||
| * - Такие типовые значения показателей применимы для следующих условий: пуск и прогрев в течение 10 минут; температура окружающей среды 25°; стандартный режим развёртки - подавление ложных сигналов выключено. | |||||
