ГОСРЕЕСТР
Артикул:
m-125418
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Портативный
Тип прибора
—

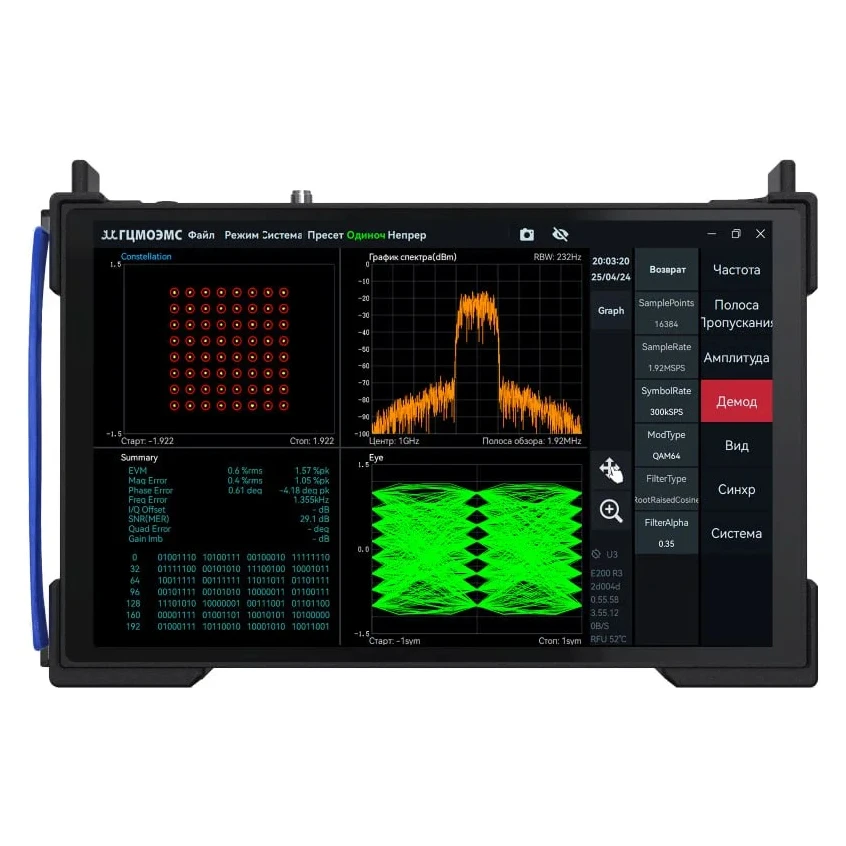

Анализатор спектра
Номер записи в ГосРеестре СИ
—
96954-25
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Документы
ГОСРЕЕСТР №96954-25
385,6 кб
Отзывы
Оставить отзыв
Загрузка отзывов...
- Анализатор спектра
- Адаптер питания
- Кабель питания
- Руководство по эксплуатации
- Паспорт
- Опция 01 - Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция)
- Опция 71 - Базовый анализ цифровой модуляции (CW ASK 2FSK 4FSK BPSK QPSK 8PSK 16QAM 64QAM...)
- Опция 72 - Измерение импульсных последовательностей
- Опция 3К - Защитный пластиковый кейс
- Опция РК - Рюкзак для транспортировки прибора
- Опция fxt40800rxh 1 - Всенаправленная антенна 400-8000 МГц, Ку 2,1 дБ
| Частота | |||||
| Диапазон частот | 9 кГц … 40 ГГц | ||||
| Начальная погрешность установки частоты | <1 × 10-6, поддержка ручной корректировки программы | ||||
| Опорный генератор |
Внутренний или внешний, программно-управляемое переключение Внутренний термокомпенсированный кварцевый генератор 10 МГц TCXO: старение <1 x 10-6/год, температурный дрейф <1 x 10-6; OCXO (опция): старение <1 x 10-6/год, температурный дрейф <0.15 x 10-6 |
||||
| Чистота спектра | |||||
| Однополосный фазовый шум | дБн/Гц | ||||
| Несущая частота | 1 ГГц | 40 ГГц | |||
| 1 кГц | -99 | -78,4 | |||
| 10 кГц | -107,5 | -85,7 | |||
| 100 кГц | -107,7 | -85,1 | |||
| 1 МГц | -122,7 | -100,8 | |||
|
Остаточный отклик. Подавление ложных сигналов выключено, RBW = 1 кГц |
Диапазон частот | R.L. = 0 дБмВт | R.L. = -50 дБмВт | ||
| 9 кГц … 10 ГГц | < -72 | < -103 | |||
| 10 ГГц … 20 ГГц | < -91 | < -115 | |||
| 20 ГГц … 40 ГГц | < -85 | < -105 | |||
| Подавление радиопомех от зеркального канала | 9 кГц … 3 ГГц > 90 дБн | ||||
| > 3 ГГц > 58 дБн | |||||
| Подавление помех ПЧ (опорный уровень 0 дБм) | > 90 дБн (за исключением диапазона 0,35-5.6 ГГц - > 68 дБн) | ||||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) × 100 МГц, N/M = 1, 2, 3, 4, 5...) | ||||
| Линейность | |||||
| IIP3 / IIP2 (дБм) | 1 ГГц | 40 ГГц | |||
| Опорный уровень 20 дБм | 40,3 / 75,5 | 31,7 / 88,6 | |||
| Опорный уровень 0 дБм | 27,4 / 45,3 | 10,3 / 86,1 | |||
| Опорный уровень -20 дБм | 8,7 / 25,2 | 4,8 / 66,6 | |||
| Обработка сигналов | |||||
| Полоса анализа |
Максимум 100 MГц, коэффициент децимации 1 Объём встроенной памяти 128 Мбайт |
||||
| Непрерывная передача / запись IQ | Максимум 50 МГц, ограничено скоростью шины USB и скоростью жесткого диска | ||||
| Синфазно-квадратурные данные (IQ) |
125 Мвыб/с Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе FPGA |
||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | ||||
| Амплитуда | |||||
| Максимальная безопасная входная мощность (CW) | +20 дБмВт | 90 МГц ... 40 ГГц предусилитель выключен | |||
| +8 дБмВт | 9 кГц ... 90 МГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | ||||
| Максимальное напряжение | ± 10 В постоянного тока | ||||
| Диапазон отображения | Средний уровень собственных шумов (DANL) - +20 дБмВт | ||||
| Погрешность амплитуды | 9 кГц ... 9,5 ГГц: ± 2 дБ, 9,5 ... 40 ГГц: ± 3 дБ | ||||
| Пульсация спектра в полосе пропускания ПЧ | ± 2 дБ | ||||
| Опорный уровень (R. L.) | -50 дБмВт ... +20 дБмВт | ||||
| РЧ-предусилители | Настройка автоматического включения или принудительного выключения | ||||
| КСВ | 90 МГц ... 16 ГГц < 2.0:1, 16 ... 40 ГГц < 3.0:1 | ||||
| Средний уровень собственных шумов (DANL), дБмВт/Гц | Диапазон частот | R. L. = -20 дБмВт | R. L. = -50 дБмВт | ||
| Полоса разрешения (RBW) = 10 кГц | 9 кГц | -134 | -145 | ||
| 100 кГц ... 88 МГц | -151 | -157 | |||
| 88 МГц ... 9,0 ГГц | -148 | -154 | |||
| 9 ГГц ... 19 ГГц | -153 | -158 | |||
| 19 ГГц ... 40 ГГц | -146 | -147 | |||
| Стандартный анализ спектра | |||||
| Детектор линии развертки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, макс. мощность, выборки, усреднение | ||||
| Полоса разрешения (RBW) | 1 Гц ... 10 МГц | ||||
| Полоса видеосигнала (VBW) | 1 Гц ... 10 МГц | ||||
| Операции над графиками | Очистка и запись, удержание максимального / минимального значений, усреднённые значения, стоп-кадр | ||||
| Представление данных | СПО АСРВ предоставляет обычный спектр, водопад и статистические данные | ||||
| Измерения | Мощности в канале, мощности смежного канала, занимаемой полосы частот, интермодуляции, фазового шума | ||||
| Скорость развёртки - Стандартный анализ спектра | 576 ГГц/с | ПЛИС | RBW ≥ 1 МГц, окно Блэкмана-Натталла, подавление шумов: стандарт | ||
| 567 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандарт | |||
| 22 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: выключено | |||
| 1.3 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: выключено | |||
| Анализ спектра в реальном времени | |||||
| БПФ-анализ (FFT) |
Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий |
||||
|
Частота обновления БПФ = 109 нс/(N × D × 8 нс), POI (вероятность захвата сигналов) = 2 × N × D × 8 нс N - количество точек БПФ (2048, 1024, 512, 256, 128, 64, 32), а D - коэффициент децимации (1, 2, 4, 8...) |
|||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |||
| N = 2048, D = 1 | 61 035 раз/с | 16,384 мкс | |||
| N = 32, D = 1 | 3 906 250 раз/с | 0,256 мкс | |||
| Полоса анализа в реальном времени | 100 МГц | ||||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | ||||
| Полоса разрешения (RBW) |
14,73 МГц - 3,59 кГц (окно с плоской вершиной), 7,81 МГц - 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна |
||||
| Разрешение по амплитуде | 0,75 дБ | ||||
| Анализ данных / нулевой диапазон измерения | |||||
| Максимальное разрешение по времени | 8 нс | ||||
| Максимальная полоса анализа | 100 МГц | ||||
| Режимы детектирования | Положительный пиковый, отрицательный пиковый, выборки, средних значений, усреднение, среднеквадратичный | ||||
| Общие характеристики | |||||
| Входы и выходы | Внешний источник питания | Type-C, USB PD | |||
| Интерфейс USB | Type-C USB 3.0 - 1 шт. | ||||
| Вход РЧ-сигнала | 2.92 мм (F), входной импеданс 50 Ом | ||||
| Вход внешних опорных тактовых сигналов | MMCX (F), амплитуда ≥ 1,5 В пик-пик, входной импеданс около 300 Ом | ||||
| Вход внешнего запуска | Встроен в MUXIO, 3.3 В КМОП, высокоомный | ||||
| Дисплей | IPS LCD 2560x1600, 8.8 дюйма, мультитач | ||||
| Внутренняя память | 512 ГБ SSD, 16 ГБ RAM | ||||
| Потребляемая мощность | Типовая 100 Вт | ||||
| Температура эксплуатации | 0 … 50°С | ||||
| Температура хранения | -20 … 70°С | ||||
| Габариты | 218 x 140 x 42 мм | ||||
| Масса | 1,1 кг | ||||
| * - Такие типовые значения показателей применимы для следующих условий: пуск и прогрев в течение 10 минут; температура окружающей среды 25°; стандартный режим развёртки - подавление ложных сигналов выключено. | |||||
